Modbus RTU

13.3.1 Übersicht über die Modbus RTU Feldbus-Schnittstellenkarte
Klemme Bezeichnung
11 Geschliffen IN Verbinden für Kabelabschirmung
12
RS 485-A EIN Datenverbindung
13 RS 485-B IN
14 Geschliffen
OUT
15 RS 485-A OUT Datenverbindung
16 RS 485-B OUT Datenverbindung
13.3.2 Einstellung der Modbus RTU Parameter
Diese Einstellung muss nur vorgenommen werden, wenn das optionale Modbus RTU-Modul verwendet wird.
1 Menütaste betätigen.
2 Den Zugangscode einstellen und mit OK bestätigen.
3 Taste Digi. interf. betätigen.
4 Modbus-Taste betätigen.
5 Unter Slave-Nr. die gewünschte Nummer eingeben.
6 Menü Baudrate wählen.
7 Menü Parität wählen.
8 Menü Stopbit wählen.
9 Taste Meas betätigen. Die Parameter werden angesteuert. Das Gerät befindet sich wieder in der Bedienung.
1
2
ON ON
1 2
3
Modbus
A B A B
11 12 13 14 15 16
Beschreibung
Datenverbindung
Verbinden für Kabelabschirmung
Die Einstellungen Keine, Gerade und Ungerade sind möglich.
1 oder 2 Stopbit sind möglich.
Die werkseitige Einstellung ist 0.
Es sind Werte zwischen 1 und 240 möglich.
Es sind Werte zwischen 4800 und 230400 Baud möglich.

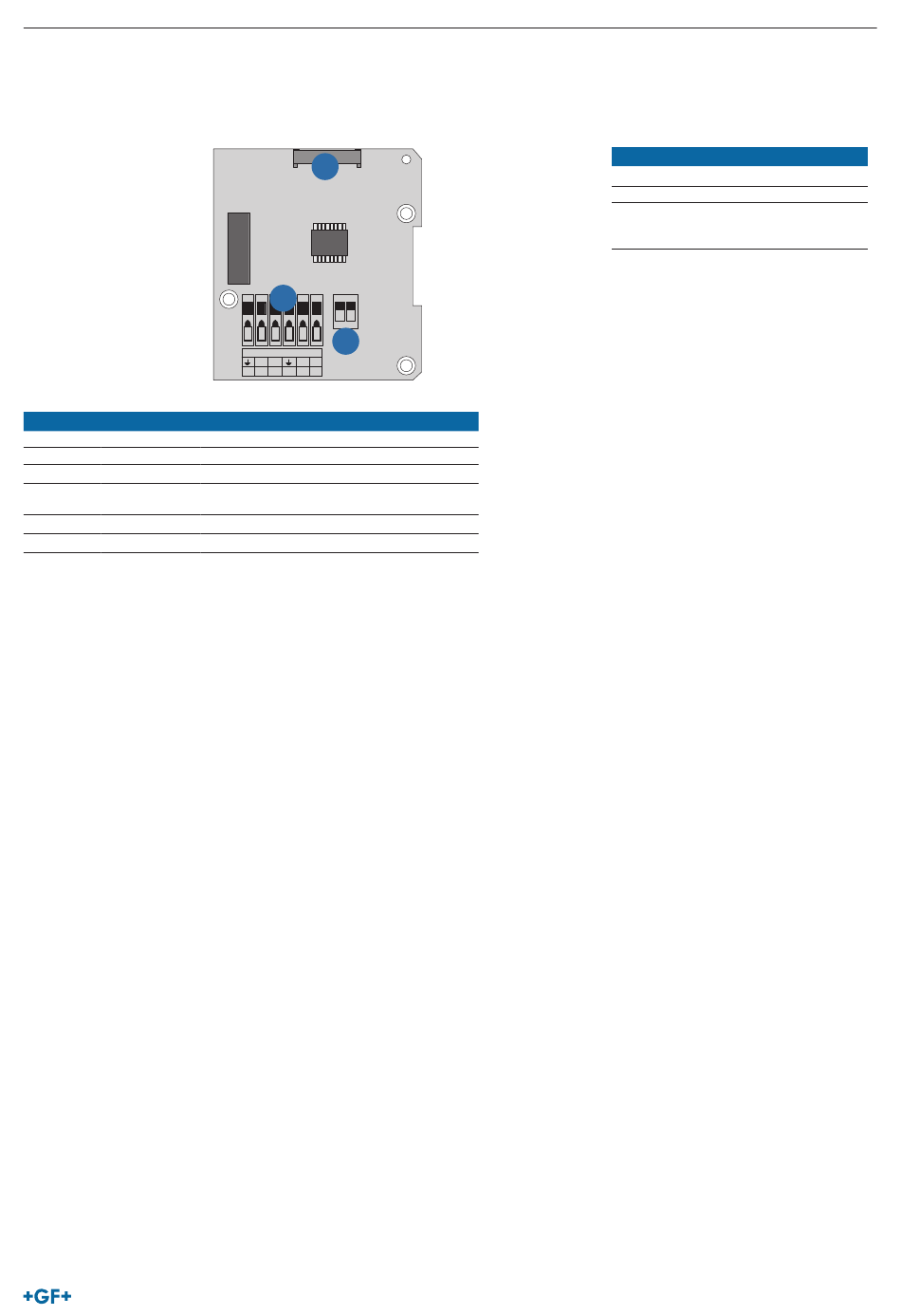

Typ 8640 Trübungs-Transmitter
Pos. Bezeichnung
1
Feldbus-Schnittstelle
2 Klemmen
3 DIL-Schalter für Anpassungs-
widerstände (muss einge-
schaltet sein)
