7.3.8

Einstellung der Begrenzungen

Die Begrenzer müssen entsprechend konfiguriert werden, damit sie nicht nur angezeigt werden, sondern auch die Ausgänge ge-
schaltet werden.
Schritt
1 Menütaste betätigen.
2 Den Zugangscode einstellen und mit OK bestätigen.
3 Taste Begrenzer betätigen.
4 Zwischen L1 ... n wählen.
5 Quelle definieren.
6 Modus definieren.
7 Den Oberen und unteren Begrenzer, sowie die Ein- und
Ausschaltverzögerung mit dem Nummernblock definieren.
8 Taste Meas betätigen.

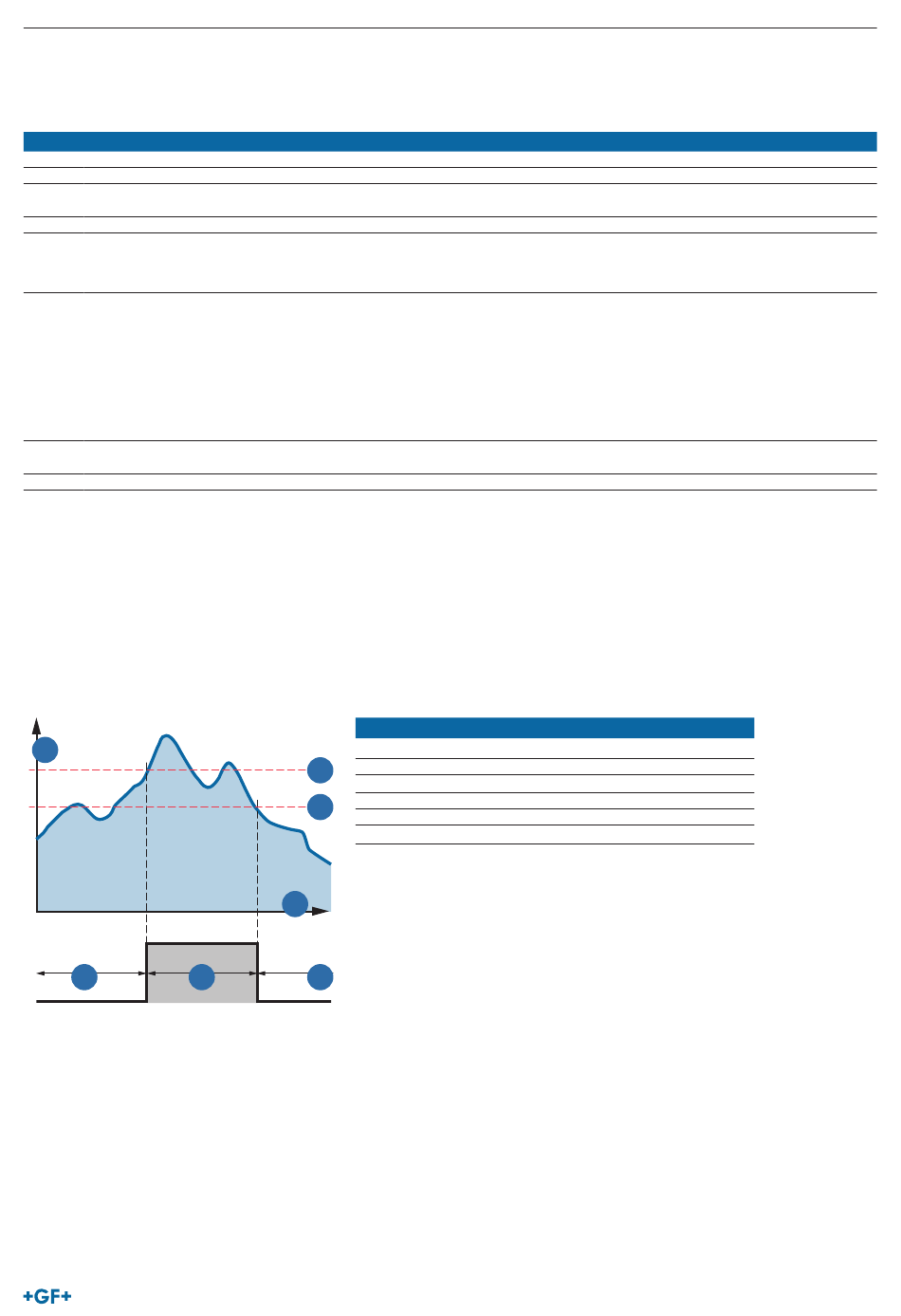

Oberer und unterer Schwellenwert eines Begrenzers

Es können maximal acht Begrenzer mit oberen und unteren Schwellenwerten programmiert werden.
Ist die Betriebsart auf Überschreitung eingestellt, so wird bei Überschreiten des oberen Begrenzungswertes die Ansteuerung aktiv
und bleibt solange aktiv, bis der untere Begrenzungswert wieder unterschritten wird.
Ist die Betriebsart auf Unterschreitung eingestellt, so ist der Begrenzer bei Unterschreitung des unteren Schwellenwertes aktiv und
bleibt solange aktiv, bis der obere Schwellenwert wieder überschritten wird.
1
6
Pos.
1
2
2
3
4
3
5
6
4
5 6
Die werkseitige Einstellung ist 0.
Wenn das gewünschte Menü nicht erscheint, den Pfeil
unten rechts betätigen.
Die folgende Auswahl ist lieferbar (sofern vorhanden):
Turbine
•
Luftfeuchtigkeit
•
Die folgende Auswahl ist verfügbar:
Inaktiv (die Begrenzungsüberwachung dieses Kanals
•
ist deaktiviert).
Überschritten (Begrenzer aktiv, wenn der eingestellte
•
Schwellenwert überschritten wird).
Unterschreitung (Begrenzer aktiv, wenn der einge-
•
stellte Schwellenwert unterschritten wird).
HINWEIS: Durch Betätigen des aktuellen Stromwertes
wird der Eingabemodus angenommen.
Der Transmitter befindet sich wieder im Messmodus.
Bezeichnung
Messwert
Oberer Schwellenwert
Unterer Schwellenwert
Zeit
Begrenzer aktiv
Begrenzer passiv
Typ 8640 Trübungs-Transmitter
