Typ 8640 Trübungs-Transmitter
Automatische Messbereichsumschaltung
Die automatische Messbereichsumschaltung wählt automatisch den optimalen Messbereich. Dabei werden die Messbereiche Auto 1
von und Auto 1 bis angenommen.
Die betroffenen Messbereiche müssen zusammenhängend und nach Baugrössen geordnet sein (der grösste Messbereich muss die
kleinste Messbereichsnummer haben).
Die Ausgänge können so programmiert werden, dass der aktuell gewählte Messbereich an das Regelsystem gesendet werden kann.
Beispiel:
Der Messbereich sollte automatisch zwischen 0-10, 0-5, 0-2 und
0-1. Der Strombereich sollte an den Optokopplerausgängen 3 und 4 ausgegeben werden.
Schritt
1
Im Menü Curr. Ausgänge\Allgemein die gewünschten Messbereiche
entsprechend der Baugrösse im Untermenü Bereiche neu programmie-
ren.
2
Den Parameter Auto 1 von auf MR3 0.00-10.0 (kleinere MR-Nummer)
setzen.
3
Den Parameter Auto 1 auf MR6 0.00-1.00 (grössere MR-Nummer) setzen.
4
Parameter Auto-Hysterese einstellen.
5
Das Menü Stromausgänge\Strom 1 und Range-> Auto 1 wählen.
6
In das Menü Eingänge/Ausgänge\Ausgänge\Ausgang 3 wechseln.
Hier wird die Funktion MR-Out1 Bit 0 angesteuert.
Alle anderen Funktionen sind zu deaktivieren.
7
Wechsel zu den Eingängen/Ausgängen\Outputs\
Ausgang 4 Menü und Ansteuerung der Funktion MR-Out1 Bit 1.
Alle anderen Funktionen sind zu deaktivieren.

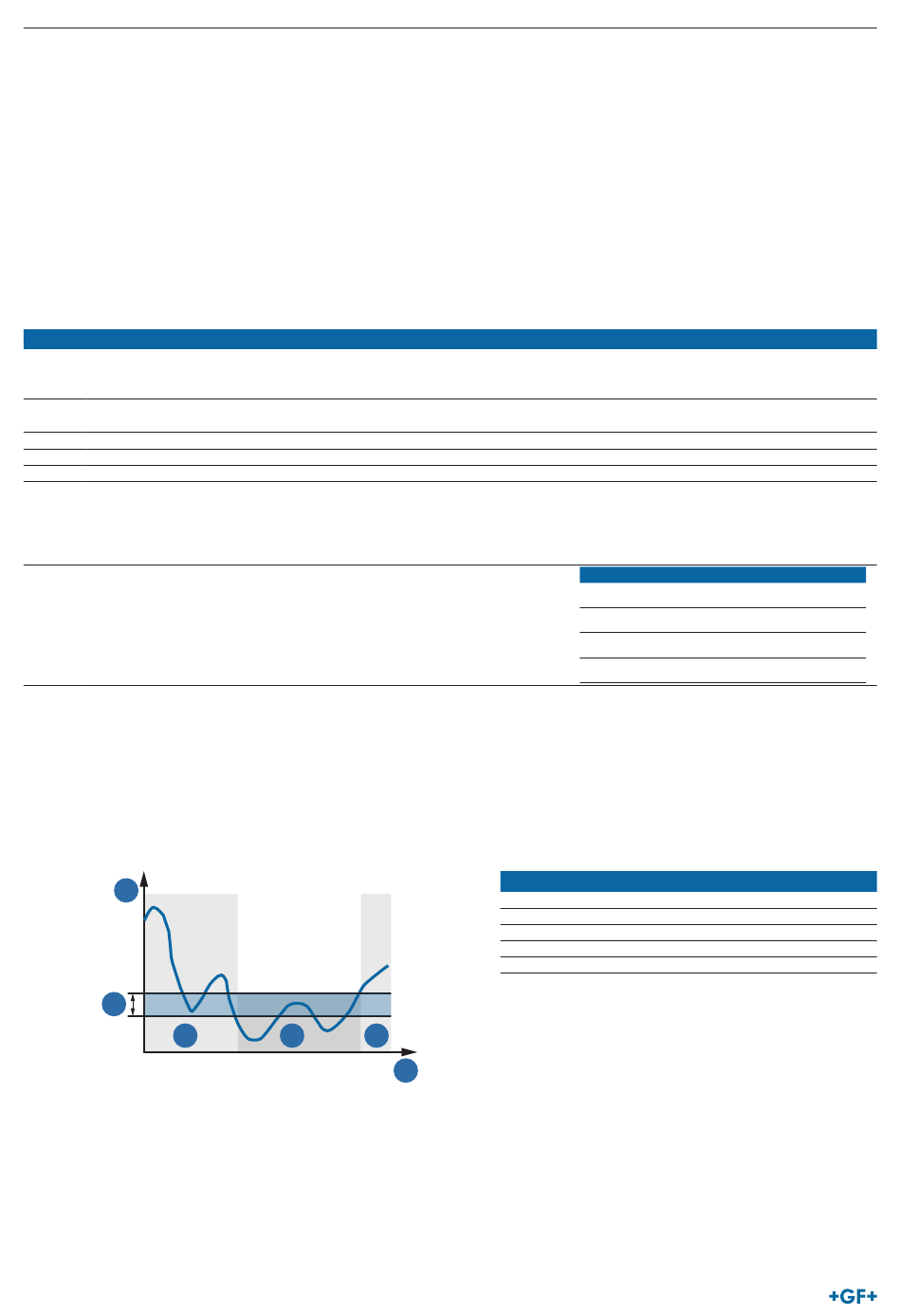

12.2.4 Automatische Hysterese
Die Umschaltung auf den nächstniedrigeren (empfindlicheren) Messbereich erfolgt, sobald der Messwert die eingestellte Hystere-
se (2) dieses Messbereiches unterschreitet.
Erreicht der Messwert das obere Ende eines Messbereichs (100% Messwert), wird auf den nächsthöheren (weniger empfindlichen)
Bereich umgeschaltet.
1
2
3
44
4
3
5
Hinweis: Standardmässig sind die gewünsch-
ten Bereiche bereits als MR3-MR6 definiert.
Hinweis: Die Information über den Messbe-
reich wird im Binärcode ausgegeben.
Da die Messbereichsumschaltung nur über 4
Bereiche läuft, sind 2 Bit für die Darstellung
ausreichend.
MR 3
MR 4
MR 5
MR 6
Pos.
Bezeichnung
1
Messwert
2
Hysterese
3
Messbereich 1
4
Messbereich 2
5
Zeit
Bedienungsanleitung
Bit 1
Bit 0
0
0
0
1
1
0
1
1
