Bedienungsanleitung
13.4

Profibus DP

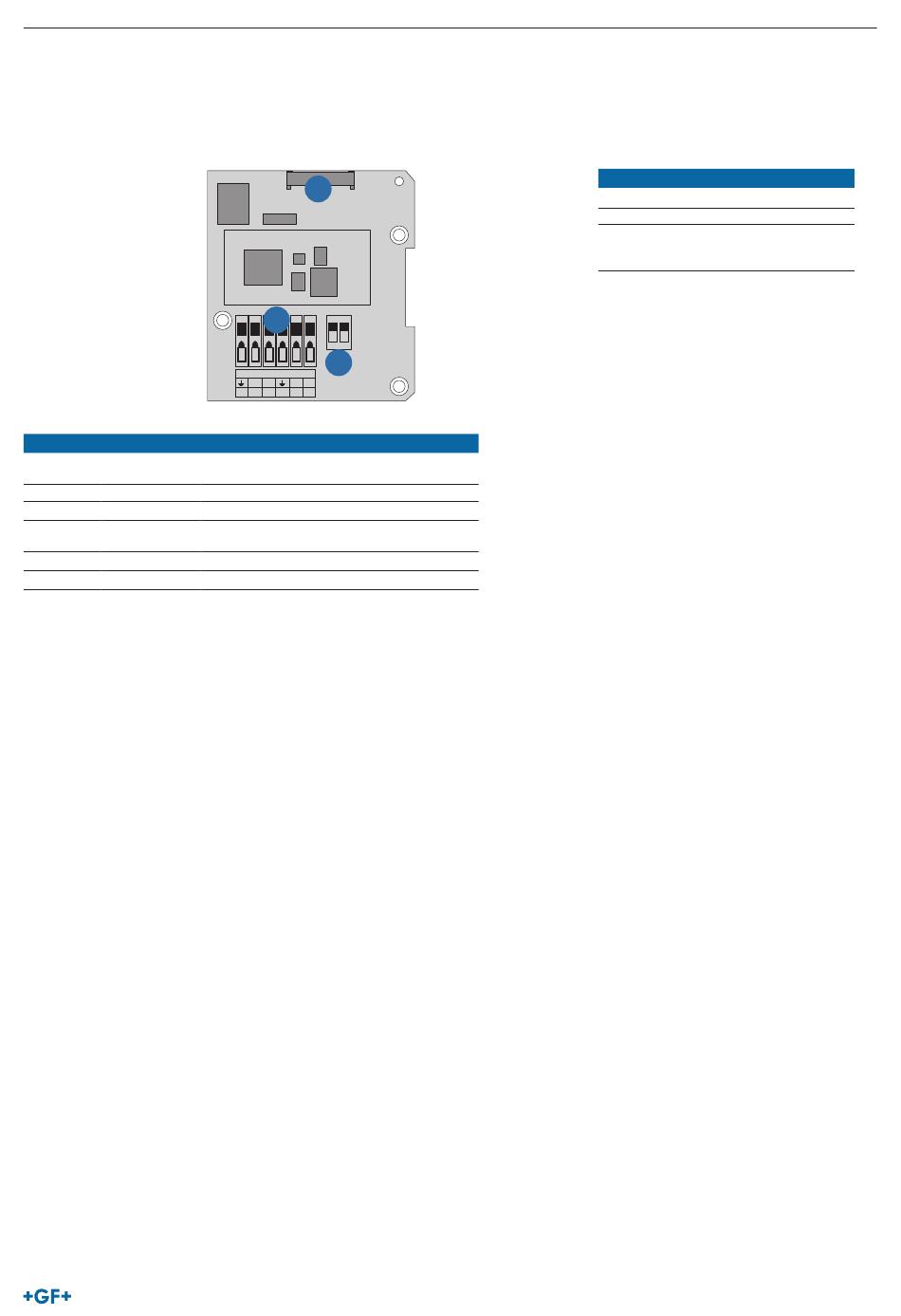

13.4.1 Übersicht der Profibus DP Feldbus-Schnittstellenkarte
Klemme Bezeichnung
11 Geschliffen IN Verbinden für die Abschirmung des
12 RS 485-A IN
13 RS 485-B IN
14 Geschliffen
OUT
15 RS 485-A OUT Datenverbindung
16 RS 485-B OUT Datenverbindung

13.4.2 Einstellung der Profibus DP Parameter

Diese Einstellung muss nur vorgenommen werden, wenn das optionale Profibus DP-Modul verwendet wird.
1 Menütaste betätigen.
2
Den Zugangscode einstellen und mit OK bestätigen.
3 Taste Digi. interf. betätigen.
4 Taste Profibus DP betätigen.
5 Im Menü Steuerung die Option Lokal oder Ausserhalb wählen.

6 Unter Slave-Nr. die gewünschte Nummer eingeben.
7 Taste Meas betätigen. Das Gerät befindet sich wieder im Messbetrieb.
8
Um die Parameter anzusteuern, muss das Gerät aus- und wieder eingeschaltet werden.
1
2
ON ON
1 2
3
Profibus DP
A B A B
11 12 13 14 15 16
Beschreibung
Kabels
Datenverbindung
Datenverbindung
Verbinden für Kabelabschirmung
Ausserhalb: Werte können über Profibus gelesen und geschrieben werden.
Pos.
1
2
3
Die werkseitige Einstellung ist 0.
Lokal: Werte können nur über Profibus gelesen werden.
Es sind Werte zwischen 1 und 240 möglich.
Typ 8640 Trübungs-Transmitter
Bezeichnung
Feldbus-Schnittstelle
Klemmen
DIL-Schalter für Anpassungs-
widerstände (muss einge-
schaltet sein)
61
