Wartung; Batteriewechsel - +Gf+ 8640 Bedienungsanleitung

Typ 8640 Trübungs-Transmitter
8

Wartung

8.1

Batteriewechsel

GEFAHR!
Lebensgefährliche Spannung im Inneren des Transmitters!
Das Verbinden von elektrischen Leitungen kann äusserst gefährlich sein. Ausserdem können Teile des Transmitters beschädigt
werden.
► Die lokalen Vorschriften für elektrische Installationen müssen jederzeit eingehalten werden.
Anmerkung:
• Die Knopfbatterie im Transmitter bewahrt die aktuellen Datumseinstellungen.
• In der Regel hält die Batterie bis zu 10 Jahre, ohne dass sie ausgetauscht oder gewartet werden muss.
Schritt
1 Unterbrechung der Betriebsspannung für den
Typ 8640 Trübungs-Transmitter.
2 AUF die Kontrolleinheit steuern.

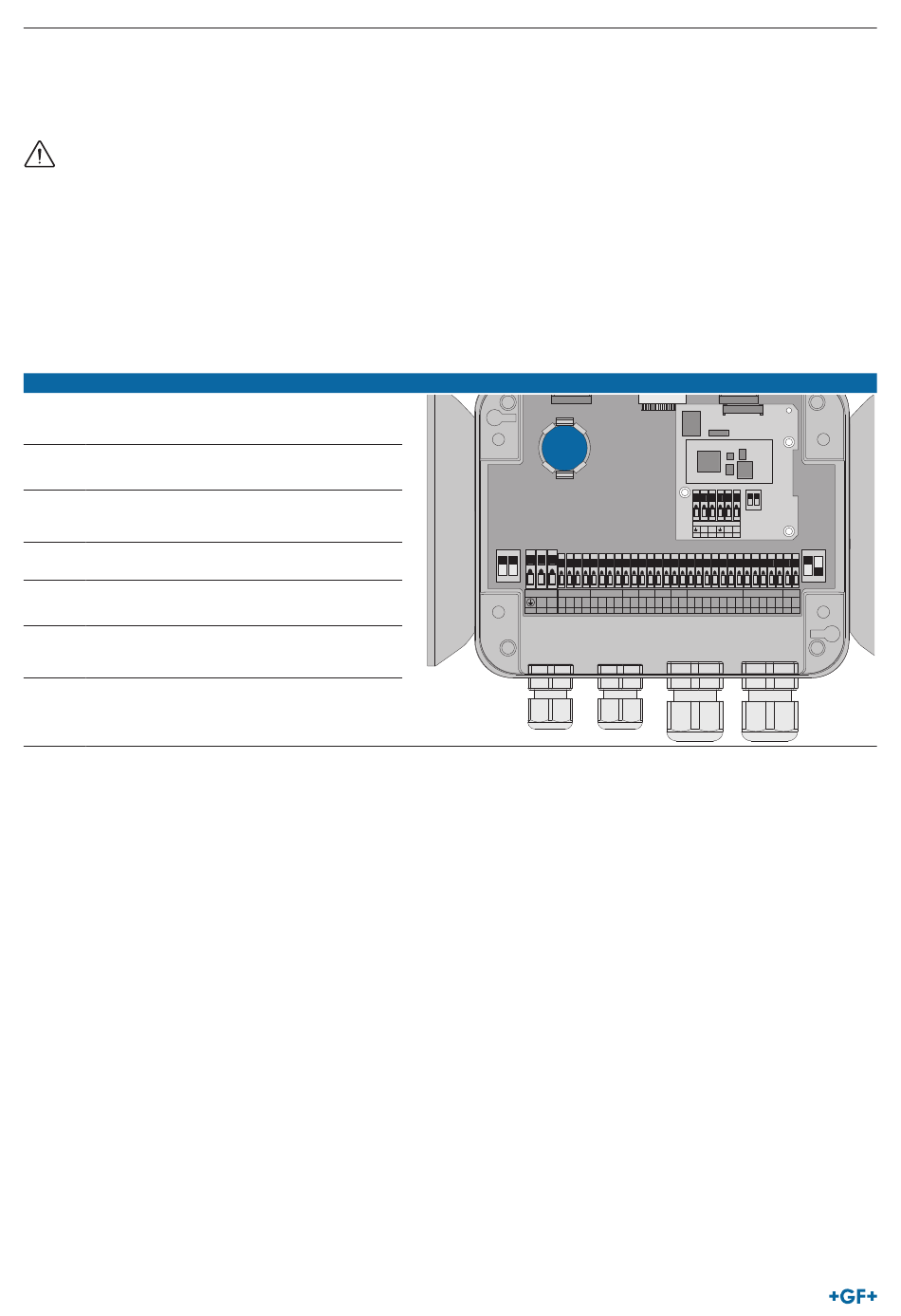

3 Die Batterie (blau hervorgehoben) vorsichtig
herausnehmen.
4 Die neue Batterie (Typ CR2032) einsetzen.
5 Transmittergehäuse schliessen.
6 Die Betriebsspannung wieder herstellen.
7 Datum und Uhrzeit neu einstellen.
