Typ 8640 Trübungs-Transmitter

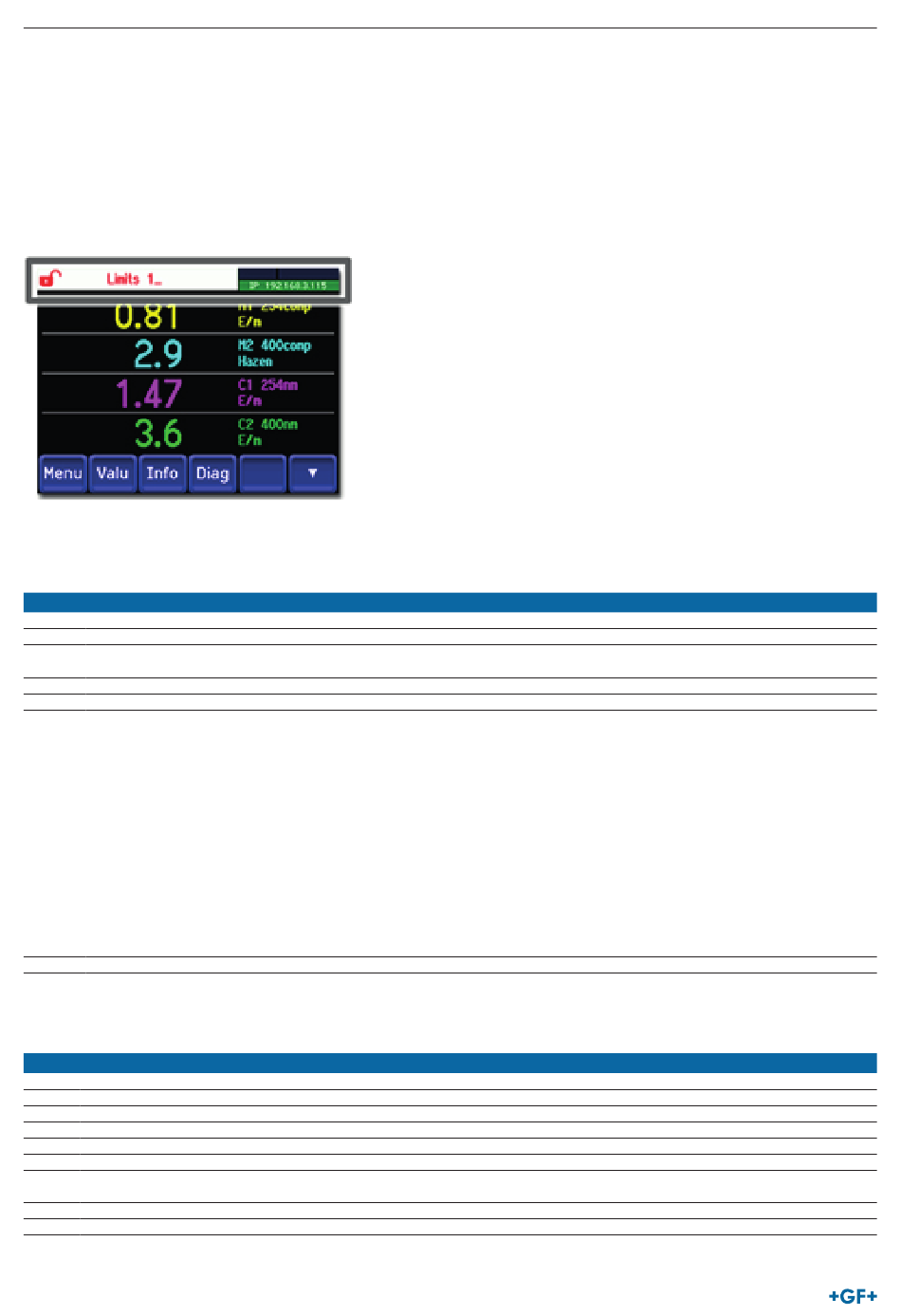

Ablesung bei Über- oder Unterschreitung des Begrenzers
Tritt während der Bedienung ein Begrenzer auf, so hat dies folgende Auswirkungen auf den Messbetrieb:
Das Display des Schwellenwerts gibt einen ungewöhnlichen Zustand an.
•
Wenn ein Ausgang für den entsprechenden Begrenzungskanal programmiert ist, wird dieser geschaltet.
•
Erscheint die Aussage Limit, wechselt die Farbe des Displays auf weiss und die Nummern der Begrenzungskanäle werden bei Über-
oder Unterschreitung von Grenzwerten mit ihren Kanalnummern in rot aufgelistet.
Inaktive Begrenzer werden mit "_" angegeben.
7.3.9 Einstellung der Ausgänge
Schritt
1 Menütaste betätigen.
2 Den Zugangscode einstellen und mit OK bestätigen.
3 Taste Eingänge/Ausgänge betätigen.
4 Taste Ausgänge betätigen.
5 O1 Inactive ... On Inactive Output wählen.
6 Ansteuerung der Ausgänge (Mehrfachauswahl möglich).
7 Taste Meas betätigen.

7.3.10 Einstellung der Modbus RTU Parameter

Diese Einstellung muss nur vorgenommen werden, wenn das optionale Modbus-Modul verwendet wird.
Schritt
1 Menütaste betätigen.
2 Den Zugangscode einstellen und mit OK bestätigen.
3 Taste Digi. interf. betätigen.
4 Modbus-Taste betätigen.
5 Unter Slave-Nr. die gewünschte Nummer eingeben.
6 Menü Baudrate wählen.
7 Menü Parität wählen.
8 Menü Stopbit wählen.
9 Taste Meas betätigen. Die Parameter werden angesteuert.
26
Hinweis: Die Werkseinstellung ist 0.
Hinweis: Wenn das gewünschte Menü nicht angezeigt
wird, den Pfeil unten rechts betätigen.
Angesteuerte Ausgänge sind grün hinterlegt.
Invertieren: Invertiert die Ausgänge.
•
Prio-Fehler
•
Störung
•
Warnhinweis
•
Service
•
Justierung
•
Luftfeuchtigkeit
•
Reinigung
•
Begrenzer 1 ... n
•
Die anderen Bons mit der Bezeichnung MR-Out... sind für
die automatische Messbereichsumschaltung
Hinweis: Die Werkseinstellung ist 0.
Es sind Werte zwischen 1 und 240 möglich.
Es sind Werte zwischen 4800 und 230400 Baud möglich.
Es sind die Einstellungen Keine, Gerade und Ungerade
möglich.
1 oder 2 Stopbit sind möglich.
Der Transmitter befindet sich wieder im Messmodus.
