Sharp MultiSync E869 Bedienungsanleitung Seite 32

Technische Daten

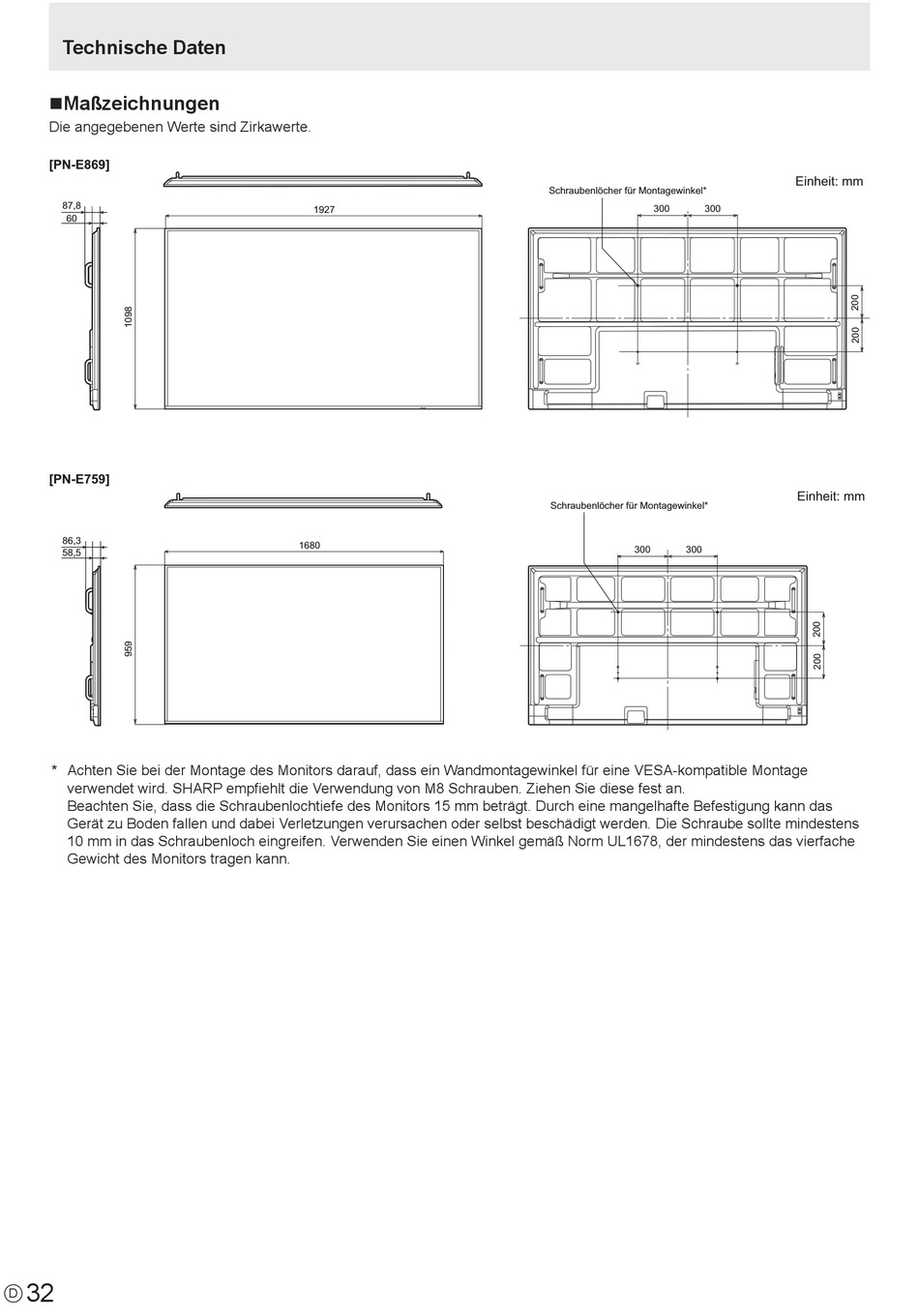

nMaßzeichnungen
Die angegebenen Werte sind Zirkawerte.
[PN-E869]
87,8
60
[PN-E759]
86,3
58,5
* Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage
verwendet wird. SHARP empfiehlt die Verwendung von M8 Schrauben. Ziehen Sie diese fest an.
Beachten Sie, dass die Schraubenlochtiefe des Monitors 15 mm beträgt. Durch eine mangelhafte Befestigung kann das
Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden. Die Schraube sollte mindestens
10 mm in das Schraubenloch eingreifen. Verwenden Sie einen Winkel gemäß Norm UL1678, der mindestens das vierfache
Gewicht des Monitors tragen kann.
32
D
1927
1680
Schraubenlöcher für Montagewinkel*
300 300
Schraubenlöcher für Montagewinkel*
300 300
Einheit: mm
Einheit: mm
