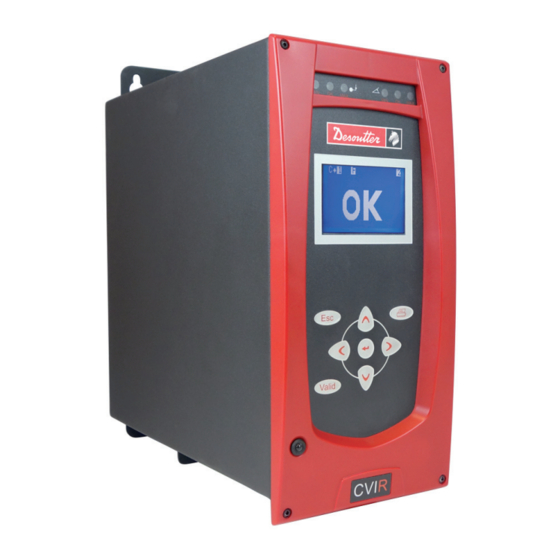

Desoutter CVIR II Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Desoutter Anleitungen
  4. Steuerung
  5. CVIR II
  6. Benutzerhandbuch

Desoutter CVIR II Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für CVIR II:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modell
teilenummer
CVIR II
6159326810
CVIR II H4
6159326850
ursprüngliche Betriebsanleitung.
© Copyright 2016, Desoutter HP2 7sJ uK
Alle Rechte vorbehalten. Unbefugtes Verwenden oder Kopieren des Inhalts bzw. von Teilen
des Inhalts ist verboten. Dies gilt insbesondere für Warenzeichen, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur die zugelassenen Ersatzteile verwenden. Schäden oder
Funktionsstörungen, die durch die Verwendung nicht zugelassener Ersatzteile entstehen, sind
von der Garantieleistung und der Produkthaftung ausgeschlossen.
CVIr II-steuerung
V 5.1.X
Benutzerhandbuch
Part no
6159933910
Issue no
08
Date
09/2016
Page
1 / 78
www.desouttertools.com
