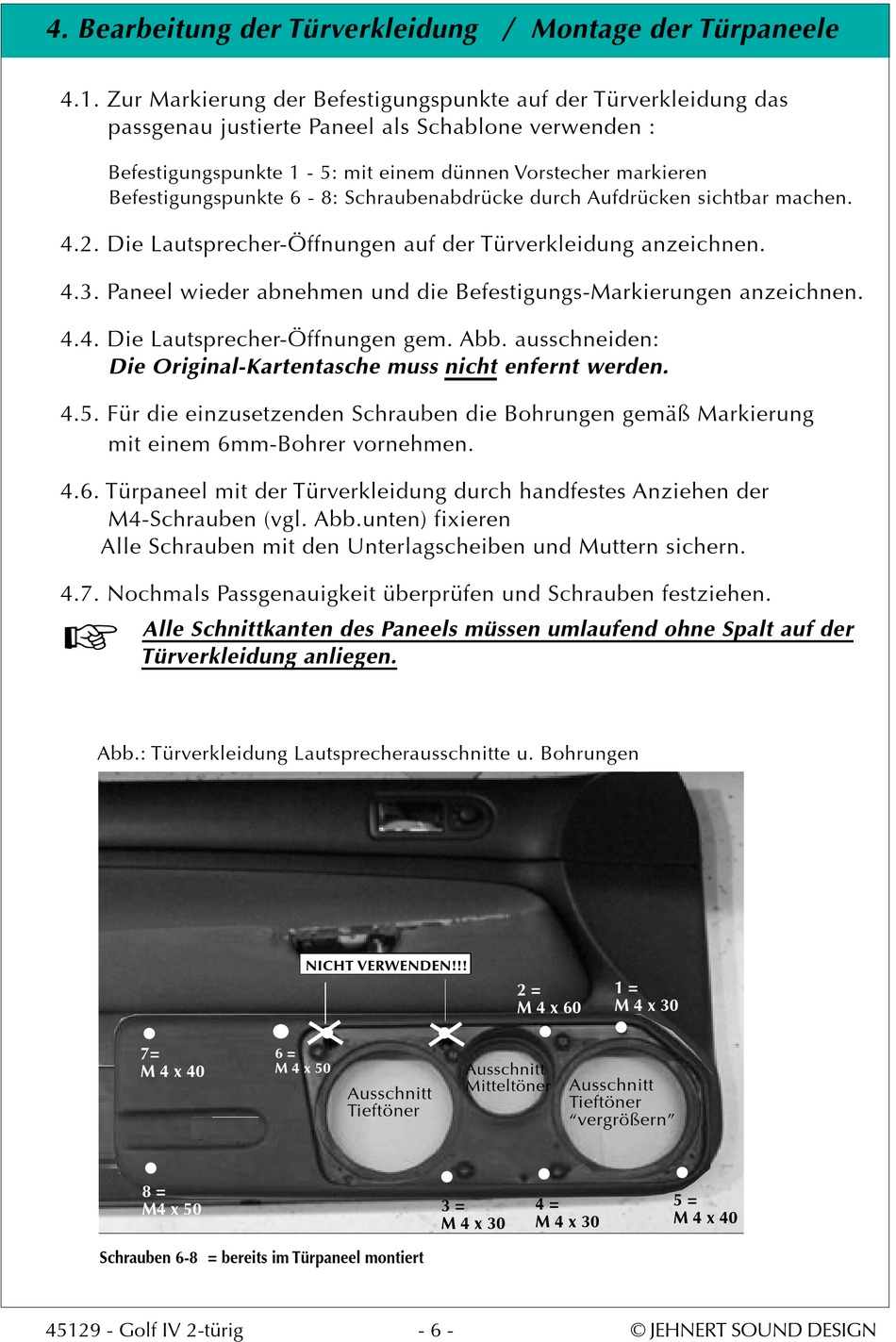

4. Bearbeitung der Türverkleidung / Montage der Türpaneele
4.1. Zur Markierung der Befestigungspunkte auf der Türverkleidung das
passgenau justierte Paneel als Schablone verwenden :
Befestigungspunkte 1 - 5: mit einem dünnen Vorstecher markieren
Befestigungspunkte 6 - 8: Schraubenabdrücke durch Aufdrücken sichtbar machen.
4.2. Die Lautsprecher-Öffnungen auf der Türverkleidung anzeichnen.
4.3. Paneel wieder abnehmen und die Befestigungs-Markierungen anzeichnen.
4.4. Die Lautsprecher-Öffnungen gem. Abb. ausschneiden:
Die Original-Kartentasche muss nicht enfernt werden.
4.5. Für die einzusetzenden Schrauben die Bohrungen gemäß Markierung
mit einem 6mm-Bohrer vornehmen.
4.6. Türpaneel mit der Türverkleidung durch handfestes Anziehen der
M4-Schrauben (vgl. Abb.unten) fixieren
Alle Schrauben mit den Unterlagscheiben und Muttern sichern.
4.7. Nochmals Passgenauigkeit überprüfen und Schrauben festziehen.
�
Alle Schnittkanten des Paneels müssen umlaufend ohne Spalt auf der
Türverkleidung anliegen.
Abb.: Türverkleidung Lautsprecherausschnitte u. Bohrungen
7=
M 4 x 40
8 =
M4 x 50
Schrauben 6-8 = bereits im Türpaneel montiert
45129 - Golf IV 2-türig
NICHT VERWENDEN!!!
6 =
M 4 x 50
Ausschnitt
Tieftöner
3 =
M 4 x 30
- 6 -
1 =
2 =
M 4 x 30
M 4 x 60
Ausschnitt
Ausschnitt
Mitteltöner
Tieftöner
"vergrößern"
4 =
M 4 x 30
© JEHNERT SOUND DESIGN
5 =
M 4 x 40
