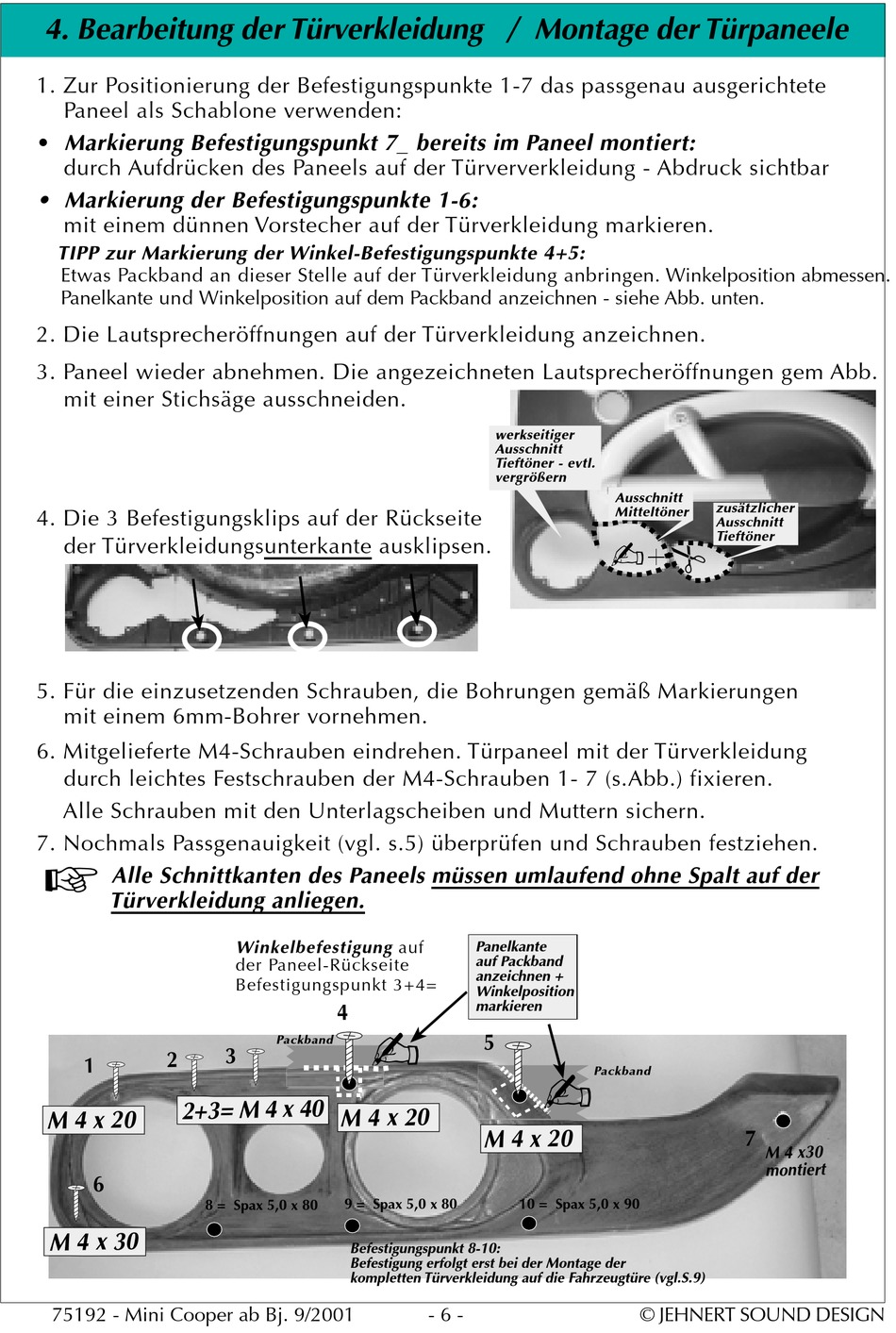

4. Bearbeitung der Türverkleidung / Montage der Türpaneele
1. Zur Positionierung der Befestigungspunkte 1-7 das passgenau ausgerichtete
Paneel als Schablone verwenden:
• Markierung Befestigungspunkt 7_ bereits im Paneel montiert:
durch Aufdrücken des Paneels auf der Türververkleidung - Abdruck sichtbar
• Markierung der Befestigungspunkte 1-6:
mit einem dünnen Vorstecher auf der Türverkleidung markieren.
TIPP zur Markierung der Winkel-Befestigungspunkte 4+5:
Etwas Packband an dieser Stelle auf der Türverkleidung anbringen. Winkelposition abmessen.
Panelkante und Winkelposition auf dem Packband anzeichnen - siehe Abb. unten.
2. Die Lautsprecheröffnungen auf der Türverkleidung anzeichnen.
3. Paneel wieder abnehmen. Die angezeichneten Lautsprecheröffnungen gem Abb.
mit einer Stichsäge ausschneiden.
4. Die 3 Befestigungsklips auf der Rückseite
der Türverkleidungsunterkante ausklipsen.
5. Für die einzusetzenden Schrauben, die Bohrungen gemäß Markierungen
mit einem 6mm-Bohrer vornehmen.
6. Mitgelieferte M4-Schrauben eindrehen. Türpaneel mit der Türverkleidung
durch leichtes Festschrauben der M4-Schrauben 1- 7 (s.Abb.) fixieren.
Alle Schrauben mit den Unterlagscheiben und Muttern sichern.
7. Nochmals Passgenauigkeit (vgl. s.5) überprüfen und Schrauben festziehen.
�
Alle Schnittkanten des Paneels müssen umlaufend ohne Spalt auf der
Türverkleidung anliegen.
8 = Spax 5,0 x 80
75192 - Mini Cooper ab Bj. 9/2001
Winkelbefestigung auf
der Paneel-Rückseite
Befestigungspunkt 3+4=
✍
Packband
9 = Spax 5,0 x 80
Befestigungspunkt 8-10:
Befestigung erfolgt erst bei der Montage der
kompletten Türverkleidung auf die Fahrzeugtüre (vgl.S.9)
werkseitiger
Ausschnitt
Tieftöner - evtl.
vergrößern
Panelkante
auf Packband
anzeichnen +
Winkelposition
markieren
✍
Packband
10 = Spax 5,0 x 90
- 6 -
Ausschnitt
zusätzlicher
Mitteltöner
Ausschnitt
Tieftöner
✍
© JEHNERT SOUND DESIGN
