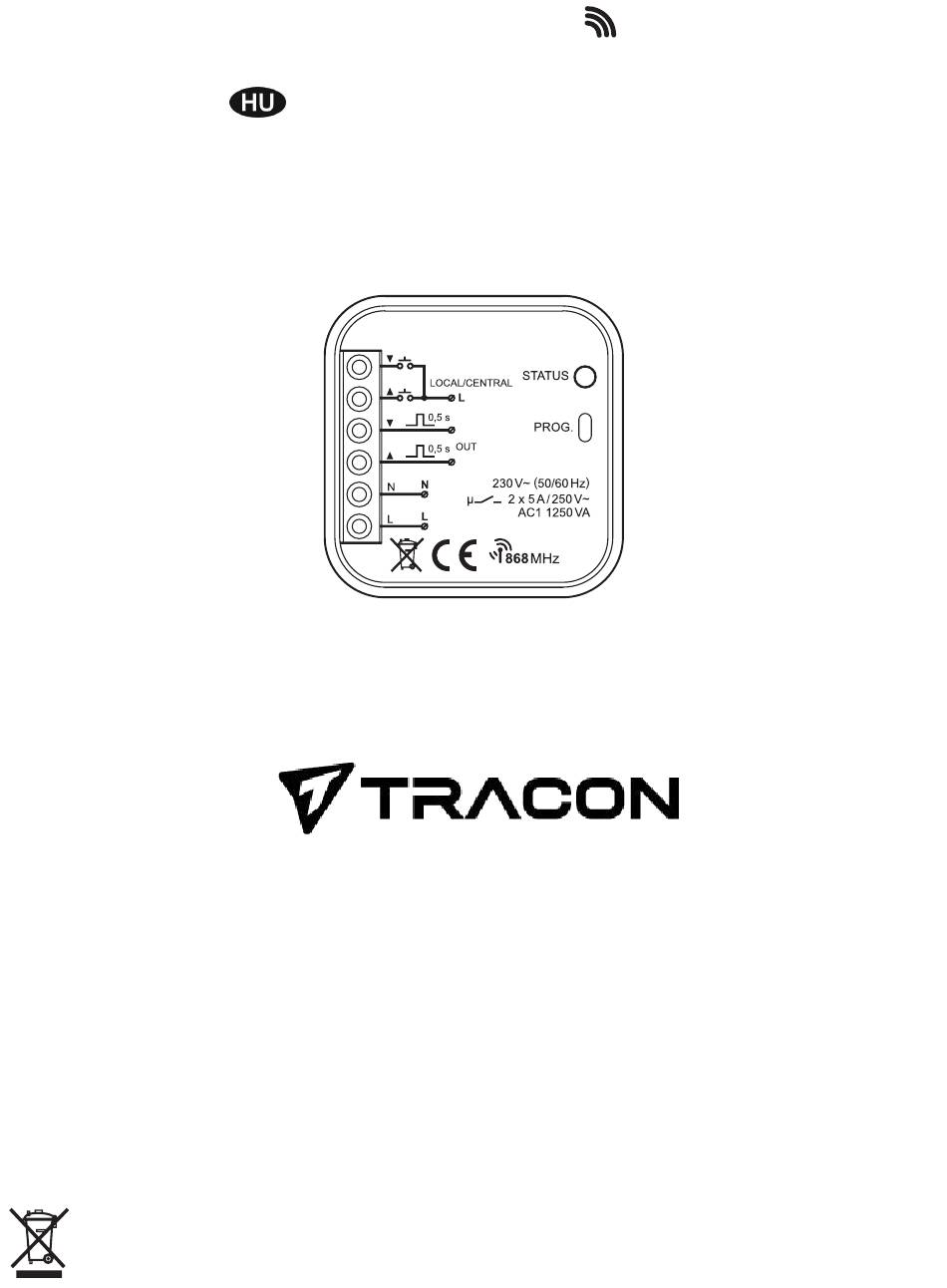

Tracon EFPRC Bedienungsanleitung
Zentraler rollladen controller
Vorschau ausblenden
Andere Handbücher für EFPRC:
- Bedienungsanleitung (16 Seiten) ,
- Kurzanleitung (12 Seiten) ,
- Bedienungsanleitung (15 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
smartree
ROLÓ VEZÉRLŐ EFPRC
EFPRC
Tracon Budapest Kft, 2120. Dunakeszi, Pallag u. 23.
tel.: +36 27 540 000, fax: +36 27 540 005
e-mail: ertekesites@tracon.hu
www.traconelectric.com
Ezennel a Tracon Budapest Kft. kijelenti, hogy az EFPRC típusú rádiófrekvenciás jeladó megfelel a 2014/53/
EU direktíva előírásainak. Az EU Megfelelőségi Nyilatkozat teljes szövege megtalálható az alábbi internet
címen: www.traconelectric.com
Ne dobja a terméket a kommunális hulladékba! Az emberi egészség és a környezet megóvása érdekében a
terméket az arra kijelölt helyen kell tárolni. Továbbá a meghibásodott terméket megfelelő gyűjtőponton kell
leadni, mely lehet akár a vásárlás helye is, ahol a terméket vásárolta, vagy új terméket vesz.
Inhaltsverzeichnis
Verwandte Anleitungen für Tracon EFPRC
Inhaltszusammenfassung für Tracon EFPRC
- Seite 1 +36 27 540 000, fax: +36 27 540 005 e-mail: ertekesites@tracon.hu www.traconelectric.com Ezennel a Tracon Budapest Kft. kijelenti, hogy az EFPRC típusú rádiófrekvenciás jeladó megfelel a 2014/53/ EU direktíva előírásainak. Az EU Megfelelőségi Nyilatkozat teljes szövege megtalálható az alábbi internet címen: www.traconelectric.com Ne dobja a terméket a kommunális hulladékba! Az emberi egészség és a környezet megóvása érdekében a...
-
Seite 2: Műszaki Adatok
MŰSZAKI ADATOK Bemeneti csatlakozók: L, N Névleges feszültség: 220 - 240 VAC Bemeneti feszültséghatár: -15 - +10 % Névleges frekvencia: 50 / 60 Hz Saját fogyasztás: 0,4 W („stand-by”)/ 0,7 W (mozgás) Jelátvitel: rádiófrekvencia 868 MHz Átviteli irány: nem irányított Kódolás: címzett adatátvitel Az adóegységek maximális száma: 32 Hatótávolság: 250 m-ig nyílt terepen... - Seite 3 LOCAL CENTRAL LEÍRÁS Az EFPRC rádiós redőnyvezérlő a redőnyhajtások központi vezérlési funkcióinak megvalósítására szolgál. A készülék központi vezérlő impulzusokat generál (egyetlen redőny vagy redőnycsoport teljes nyitása vagy zárása, az impulzus 0,5 másodperc hosszú). Az EFPRC készülék vezeték nélküli (SMARTREE rendszerű...
- Seite 4 Figyelem: a vezetékes kapcsolók (helyi/központi) csatlakoztatása opcionális. A VEZÉRLŐK PROGRAMOZÁSA Tartsa lenyomva az EFPRC készülék PROG nyomógombját, amíg a piros LED be nem kapcsol (állandó jel), majd engedje el a PROG nyomógombot. Nyomja meg és engedje fel az adó első nyomógombját (mozgás).
- Seite 5 27 540 000, fax: +36 27 540 005 e-mail: ertekesites@tracon.hu www.traconelectric.com Hereby, Tracon Budapest Ltd. declares that the radio equipment type EFPRC is in compliance with Directive 2014/53/ EU. The full text of the EU declaration of conformity is available at the following internet address: www.traconelectric.com Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and human health, the used device should be stored in designated areas.
-
Seite 6: Technical Data
TECHNICAL DATA Input (supply) terminals: L, N Input rated voltage: 230 V AC Input voltage tolerance: -15 ÷ +10 % Nominal frequency: 50 / 60 Hz 0,4 W („stand-by” mode) Nominal power consumption: 0,7 W (operation mode) Transmission: radio 868 MHz Coding way: unidirectional Coding: addressing transmission Maximum number of transmitters: 32... - Seite 7 CENTRAL DESCRIPTION Radio roller blinds controller EFPRC is used to realise central control function of roller blind drives. The device generates central control impulses (full opening or closing of a single roller blind or a group of roller blinds, the impulse is 0,5 second long).
- Seite 8 Caution: connection of wired switches (LOCAL/CENTRAL) is optional. RADIO TRANSMITTERS PROGRAMMING Press PROG push-button of EFPRC device for a longer time until LED red diode switches on (constant signal). Next release PROG push-button. Press and release transmitter’s first push-button (movement ▲). LED red diode switches on (first signal pulsates, next the signal is constant).
- Seite 9 27 540 000, fax: +36 27 540 005 e-mail: ertekesites@tracon.hu www.traconelectric.com Hiermit erklärt Tracon Budapest Kft., dass der Funkanlagentyp EFPRC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.traconelectric.com Entsorgen Sie dieses Gerät nicht mit anderem Abfall! Um schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, sollten die verwendeten Geräte in ausgewiesenen Bereichen gelagert...
-
Seite 10: Technische Daten
TECHNISCHE DATEN Eingangsanschlüsse (Versorgung): L, N Nenneingangsspannung: 230 V AC Eingangsspannungstoleranz: -15 ÷ +10 % Nennfrequenz: 50 / 60 Hz 0,4 W (Standby-Modus) / Nennleistungsaufnahme: 0,7 W (Betriebsmodus) Übertragung: Funkfrequenz 868 MHz Verschlüsselungsrichtung: unidirektional Verschlüsselung: Adressierung der Übertragung Maximale Anzahl von Sendern: 32 Reichweite: bis zu 250 m im Freien Optische Anzeige für Senderbetrieb: LED rot Steuerungsanschlüsse: LOKAL/ZENTRAL... -
Seite 11: Anschluss
ANSCHLUSS 220 ÷ 240 V~ LOCAL CENTRAL BESCHREIBUNG Der zentrale Rollladen Controller steuert Fenster- Rollladen. Das Gert generiert zentrale Steuerimpulse bis zum oberen und unteren Endanschlag (Impulsdauer: 0,5s). Der Controller kann für eine kabelose und kabelgebundene Steuerung verwendet werden. EIGENSCHAFTEN ●... -
Seite 12: Senderprogrammierung
MONTAGE Trennen Sie die Stromversorgung Stellen Sie mit einen geeigneten Gerät sicher, dass Spannungsfreiheit vor- handen ist. Verbinden Sie die Leitungen gemäß dem Schema Setzen Sie den Rollladen Controller in eine Unterputzdose Schalten Sie die Stromversorgung ein HINWEIS: Der Anschluss von lokalen und zentralen Schaltern ist optional. SENDERPROGRAMMIERUNG Drücken Sie die PROG Taste bis eine rote LED aufleuchtet. - Seite 13 EFPV1 EFPV2 EFPRL EFPRC EFPM1 EFPM2 EFPD EFNY2 180 m 200 m 200 m 200 m 250 m 250 m 180 m EFNY4 180 m 200 m 200 m 200 m 250 m 250 m 180 m EFT363 230 m 250 m 250 m 250 m 300 m 300 m 230 m...
- Seite 14 ATTENTION! Les portées d’action susvisées ne concernent que les espaces ouverts, càd. les condi- tions idéales, sans obstacles. Si des obstacles se trouvent entre l’émetteur et le récepteur, il faut prévoir une diminution de la portée d’action, respectivement pour: la brique - de 10 à 40%, le bois et le plâtre - de 5 à...
