HMAX 1.5 M
SAND FILTER
EN
DE
NL
58515
FR
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bestway HMAX 1.5 M

Inhaltszusammenfassung für Bestway HMAX 1.5 M

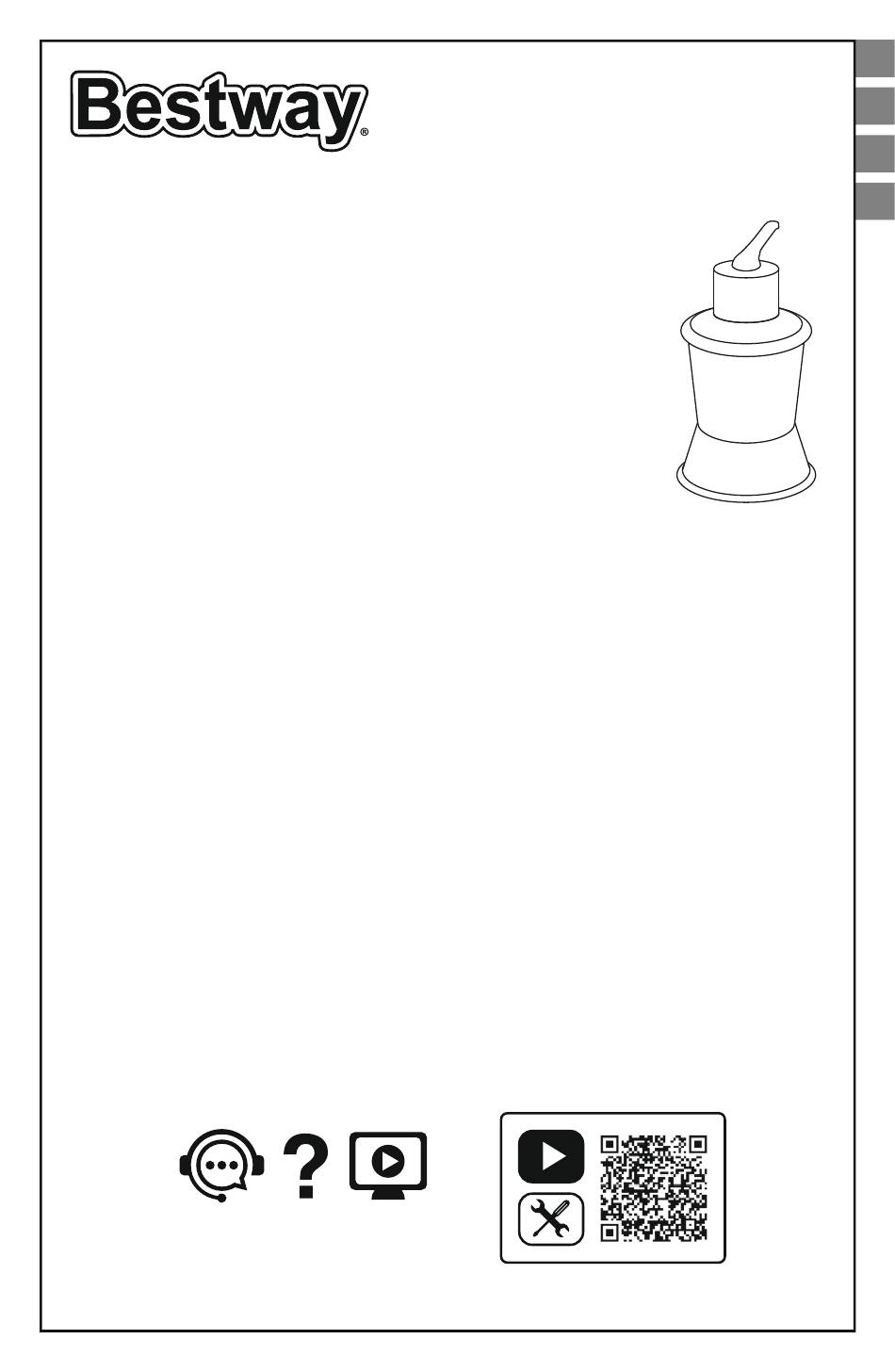

  • Seite 1 HMAX 1.5 M SAND FILTER 58515 bestwaycorp.com/support...
  • Seite 3 • Please examine and verify all sand filter components are present before use. Notify Bestway at the customer service address listed on this manual for any damaged or missing parts at the...

  • Seite 4: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS • It is imperative to change as soon as possible all deteriorated parts. Only use parts approved by the manufacturer. • Do not allow children or adults to lean or sit on the apparatus. • Do not add chemicals to the sand filter. •...

  • Seite 5: Product Description

    PRODUCT DESCRIPTION Filter Diameter: 270 mm Effective Filter Area: 0.059 m (0.635 ft Max. Operating Pressure: 0.42 Bar (6 PSI) Working Sand Filter Pressure: <0.25 Bar (3.5 PSI) 270 mm Max. Water Temperature: 35ºC (95ºF) #20 Silica Sand (0.45-0.85 mm) - approximately 8.5 kg (18.7 lbs) Compatible With: Polysphere™...

  • Seite 6: Installation Instructions

    For installation instructions, follow the illustrations in the back of the manual. Drawings are for illustration purposes only. May not reflect actual product. Not to scale. Bestway is not responsible for damage caused to the product due to mishandling or failure to follow these instructions. USAGE INSTRUCTIONS...
  • Seite 7 USAGE INSTRUCTIONS Filter This function is used to filter the pool water and will be the function in use 99% of the time. Water is pumped through the sand filter, where it is cleaned and returned to the pool. Circulate This function circulates pool water by passing it through the sand filter pump but not through the sand.

  • Seite 8: Maintenance Instructions

    USAGE INSTRUCTIONS First Time Use Instructions The Backwash and Rinse functions must be performed to wash the sand and prepare the pump for its first use. IMPORTANT: This procedure removes water from the pool, which you Backwash Rinse will need to replace. Turn the sand filter off immediately if the water reaches the same level as the pool inlet or outlet valves.

  • Seite 9: Warranty Terms

    TROUBLESHOOTING Problems Probable Causes Solutions Use the recommended size of The sand is too small 0.45-0.85 mm #20 silica sand The control valve was moved from Turn off the sand filter before moving Backwash to the Filter function Sand is flowing the control valve without turning the sand filter off into the pool...
  • Seite 10 GEBRAUCHSANWEISUNG 58515 Hmax 1,5 m Sandfilteranlage WIR EMPFEHLEN, DAS PRODUKT NICHT BEIM VERKÄUFER ZURÜCKZUGEBEN FRAGEN? PROBLEME? FEHLENDE ERSATZTEILE? Für FAQs, Handbücher, Aufbauvideos und Ersatzteile gehen Sie auf bestwaycorp.com/support WICHTIGE SICHERHEITSHINWEISE ACHTUNG LESEN SIE GEBRAUCHSANWEISUNG VOR VERWENDUNG DER SANDFILTERANLAGE GRÜNDLICH DURCH UND HEBEN SIE DIESE FÜR ZUKÜNFTIGE ZWECKE AUF.

  • Seite 11: Technische Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE • Alle Filtermedien müssen regelmäßig überprüft werden. Achten Sie auf eine ordnungsgemäße Entsorgung. • Defekte Komponente müssen unverzüglich ausgetauscht werden. Verwenden Sie dafür ausschließlich die vom Hersteller empfohlenen sowie zugelassenen Ersatzteile. • Die Sandfilteranlage ist keine Sitzgelegenheit. • Füllen Sie niemals Chemikalien in die Sandfilteranlage ein. •...

  • Seite 12: Produktbeschreibung

    PRODUKTBESCHREIBUNG Durchmesser Filtertank: 270 mm Filterfläche: 0,059 m Max. Betriebsdruck: 0,42 Bar Arbeitsdruck der Sandfilteranlage: <0,25 Bar 270 mm Max. Wassertemperatur: 35ºC Quarzsand #20 (0,45-0,85 mm) - circa 8,5 kg Geeignet für: Polysphere™ Filterbälle - circa 240 g 311 mm BITTE BEACHTEN: Insofern weder Sand oder Polysphere™...

  • Seite 13: Bedienungshinweise

    Folgen Sie für Installationsanweisungen den Abbildungen auf der Rückseite der Gebrauchsanweisung. Die Zeichnungen dienen nur zu Illustrationszwecken. Sie spiegeln nicht unbedingt das tatsächliche Produkt wider. Nicht maßstabsgetreu. ® Bestway haftet nicht für Schäden am Produkt, die durch unsachgemäße Handhabung oder Nichtbeachtung dieser Anweisungen entstanden sind.
  • Seite 14 BEDIENUNGSHINWEISE Filtern Diese Funktion wird zum Filtern des Poolwassers verwendet und ist zu 99 % der Zeit in Gebrauch. Das Wasser wird durch das Sandbett gepumpt, wo es gereinigt und im Anschluss in den Pool zurückgeleitet wird. Umwälzen Diese Funktion lässt das das Poolwasser zirkulieren, indem es durch die Sandfilteranlage am Sandbett vorbei geleitet wird.

  • Seite 15: Wartung

    BEDIENUNGSHINWEISE Anweisung zur ersten Inbetriebnahme Die Funktionen Rückspülen und Spülen müssen ausgeführt werden, um das Sandbett zu reinigen und das Gerät für den ersten Gebrauch vorzubereiten. WICHTIGER HINWEIS: Durch diese Funktion wird Wasser aus Rückspülen Spülen dem Pool abgelassen, welches nachgefüllt werden muss. Schalten Sie die Sandfilteranlage sofort aus, wenn der Wasserstand die Einlass- bzw.

  • Seite 16: Mögliche Ursachen

    FEHLERBEHEBUNG Probleme Mögliche Ursachen Lösungen Verwenden Sie Filtersand mit der empfohlenen Der Sand ist zu fein Körnung von 0,45–0,85 mm (Quarzsand #20) Das 6-Wege-Ventil wurde von der Schalten Sie die Sandfilteranlage ab, bevor Sie Rückspül- in die Filterposition versetzt, die Position des 6-Wege-Ventils verändern Sand fließt in ohne die Sandfilteranlage abzuschalten den Pool...
  • Seite 17 • Goed bewaren van de instructies. Iedere keer wanneer u het zwembad opzet, dient u de instructies te raadplegen • Indien de instructies ontbreken, neem dan contact op met Bestway of zoek ernaar op de website: www.bestwaycorp.com. • Elektrische installaties moeten de nationale bedradingsregelgevingen volgen. Raadpleeg een gekwalificeerd elektricien indien u vragen hebt.

  • Seite 18: Belangrijke Veiligheidsinstructies

    • Controleer voor gebruik of alle onderdelen van de zandfilter aanwezig zijn. Meld beschadigingen of missende onderdelen bij aankoop aan de klantenservice van Bestway (de gegevens staan in deze handleiding). • Alle versleten onderdelen moeten zo snel mogelijk worden vervangen. Gebruik uitsluitend de onderdelen die door de fabrikant zijn goedgekeurd.

  • Seite 19: Productbeschrijving

    PRODUCTBESCHRIJVING Diameter van de filter: 270 mm Effectief filtergebied: 0,059 m (0,635 ft Max. bedrijfsdruk: 0,42 Bar (6 PSI) Zandfilterdruk in bedrijf: <0,25 Bar (3,5 PSI) 270 mm Max. watertemperatuur: 35ºC (95ºF) #20 Silicazand (0,45-0,85 mm) - ongeveer 8,5 kg (18,7 lbs) Vergelijkbaar met: Polysphere™...
  • Seite 20 Voor installatie-instructies, volg de illustraties achteraan in de handleiding. Tekeningen zijn enkel ter illustratie. Ze geven mogelijk niet het werkelijke product weer. Niet op schaal. Bestway is niet verantwoordelijk voor schade aan het product door onjuist gebruik of het niet opvolgen van deze instructies. GEBRUIKSINSTRUCTIES...
  • Seite 21 GEBRUIKSINSTRUCTIES Filteren Deze functie wordt gebruikt om het zwembadwater te filteren en zal gedurende 99% van de tijd actief zijn. Het water wordt door de zandfilter gepompt, waar het wordt gereinigd en teruggevoerd naar het zwembad. Circuleren Deze functie circuleert zwembadwater doordat het door de zandfilterpomp maar niet door het zand gestuurd wordt.

  • Seite 22: Onderhoudsinstructies

    GEBRUIKSINSTRUCTIES INSTRUCTIES BIJ EERSTE GEBRUIK De Terugspoelen en Spoelen functies moeten uitgevoerd worden om het zand te reinigen en de pomp voor te bereiden op het eerste gebruik. BELANGRIJK: Deze procedure verwijdert water uit het zwembad, dat u Terugspoelen Spoelen moet vervangen.

  • Seite 23: Probleemoplossen

    PROBLEEMOPLOSSEN Problemen Mogelijke Oorzaken Oplossingen Gebruik de aanbevolen grootte van Het zand is te fijn 0,45-0,85 mm #20 silicazand De regelklep was van Terugspoelen Schakel de zandfilter uit alvorens naar de Filter functie gezet zonder de regelklep te bewegen Er loopt zand uit de zandfilter uit te schakelen het zwembad De Terugspoelen en Spoelen...
  • Seite 24 • Conservez les instructions. Pour la reconstruction de la piscine, à tout moment, consultez également les instructions. • Si le manuel d’instruction est perdu, veuillez contacter Bestway ou le rechercher sur le site web www.bestwaycorp.com. • Les installations électriques doivent suivre les règles nationales de câblage. Consultez un électricien qualifié pour toutes les questions.

  • Seite 25: Consignes De Sécurité Importantes

    • Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l’utilisation. Informez Bestway à l’adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.

  • Seite 26: Description Du Produit

    DESCRIPTION DU PRODUIT Diamètre du filtre : 270 mm Surface réelle de filtration : 0,059 m (0,635 pi Pression maximale 0,42 Bar (6 PSI) de fonctionnement : Pression de fonctionnement <0,25 Bar (3,5 PSI) du filtre à sable : 270 mm Température maximale de l’eau : 35ºC (95ºF) Sable de silice n°...
  • Seite 27 Pour les instructions d’installation, suivez les dessins ci-dessous. Les dessins ne sont donnés qu’à titre d’illustration. Ils sont susceptibles de ne pas refléter le produit réel. Pas à l’échelle. Bestway n’est pas responsable des dommages causés au produit suite à une mauvaise manipulation ou au non-respect des présentes instructions.
  • Seite 28 INSTRUCTIONS D’UTILISATION Filtration Cette fonction est utilisée pour filtrer l’eau de la piscine et sera la fonction utilisée 99 % du temps. L’eau est pompée à travers la pompe de filtration à sable, où elle est nettoyée et renvoyée dans la piscine. Circulation Cette fonction permet de faire circuler l’eau de la piscine en la faisant passer par la pompe de filtration...

  • Seite 29: Instructions D'entretien

    INSTRUCTIONS D’UTILISATION INSTRUCTIONS POUR LA PREMIÈRE UTILISATION Les fonctions de lavage à contre-courant et de rinçage doivent être exécutées pour laver le sable et préparer la pompe à sa première utilisation. IMPORTANT : Cette procédure permet de vidanger l’eau de la piscine, Lavage à...

  • Seite 30: Conditions De Garantie

    DÉPANNAGE Problèmes Causes probables Solutions Utilisez la taille recommandée de sable Le sable est trop petit de silice de 0,45-0,85 mm n° 20 La vanne de contrôle est passée de la Éteignez la pompe de filtration à sable fonction de lavage à contre-courant à la avant de modifier la position de la vanne Le sable s’écoule fonction de filtration sans que la pompe...
  • Seite 33 20sec...
  • Seite 34 20sec...
  • Seite 36 20sec...
  • Seite 37 20sec...
  • Seite 40 / Marken, abweichend in bestimmten Ländern unter Lizenz von / I marchi commerciali sono utilizzati in alcuni paesi su licenza Bestway Inflatables & Material Corp. Manufactured by / Fabriqué par / Fabricado por / Produziert von / Prodotto da Bestway Inflatables & Material Corp., No. 208 Jin Yuan Wu Road, Shanghai, 201812, China.
