Caliber CSM-RGB CONTROL Bedienungsanleitung Seite 8

BEDIENUNGSANLEITUNG

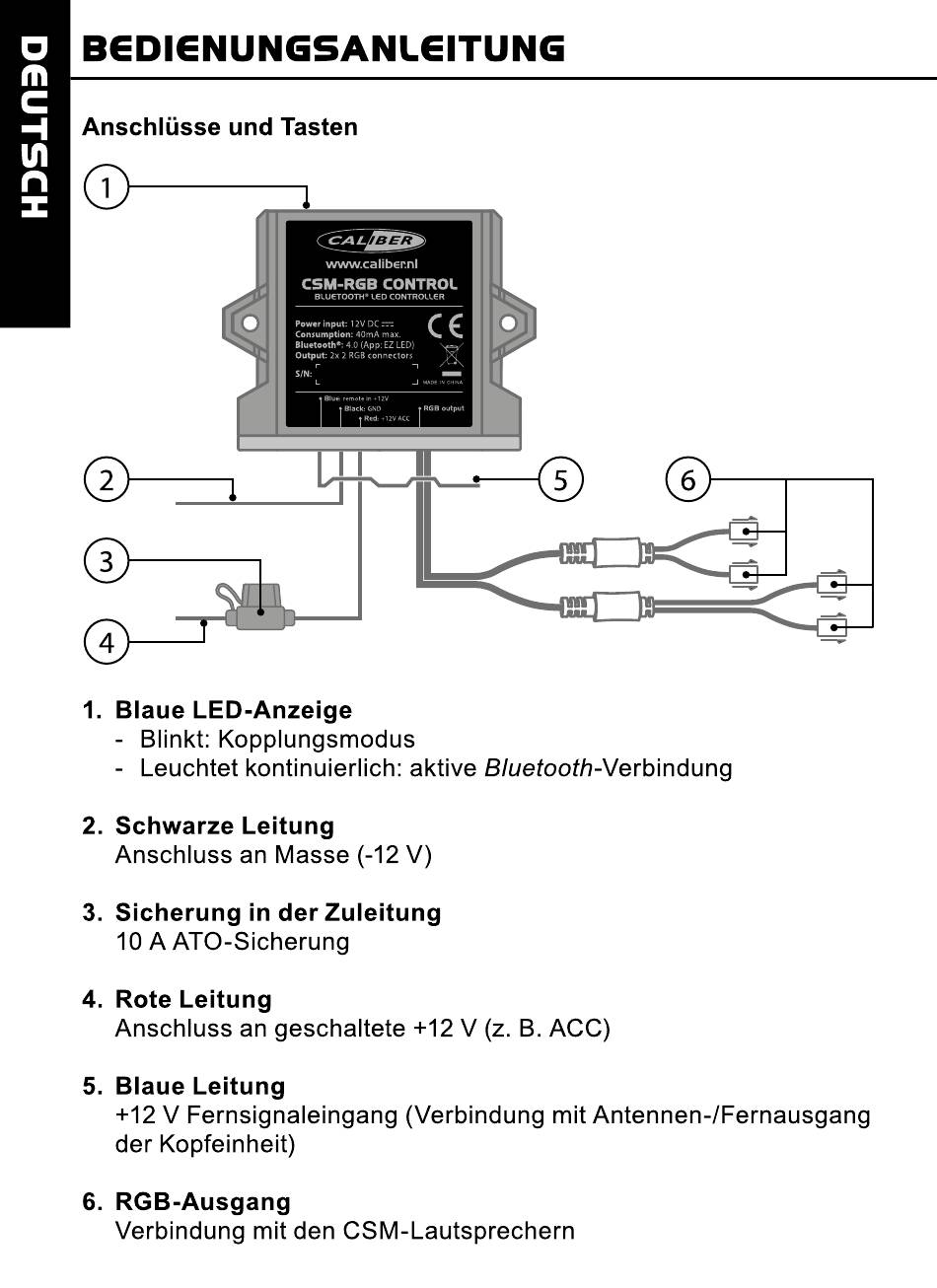

Anschlüsse und Tasten
2
3
4
1. Blaue LED-Anzeige
- Blinkt: Kopplungsmodus
Leuchtet kontinuierlich:
2. Schwarze Leitung
Anschluss an Masse (-12 V)
3. Sicherung in der Zuleitung
10 A ATO-Sicherung
4. Rote Leitung
Anschluss an geschaltete
5. Blaue Leitung
+12 V Fernsignaleingang
der Kopfeinheit)
6. RGB-Ausgang
Verbindung mit den CSM-Lautsprechern
CSM-RGe CONTROL
aktive Bluetooth-Verbindung
+12 V (z. B. ACC)
(Verbindung
5 6
mit Antennen-/Fernausgang
