HANDLEIDING

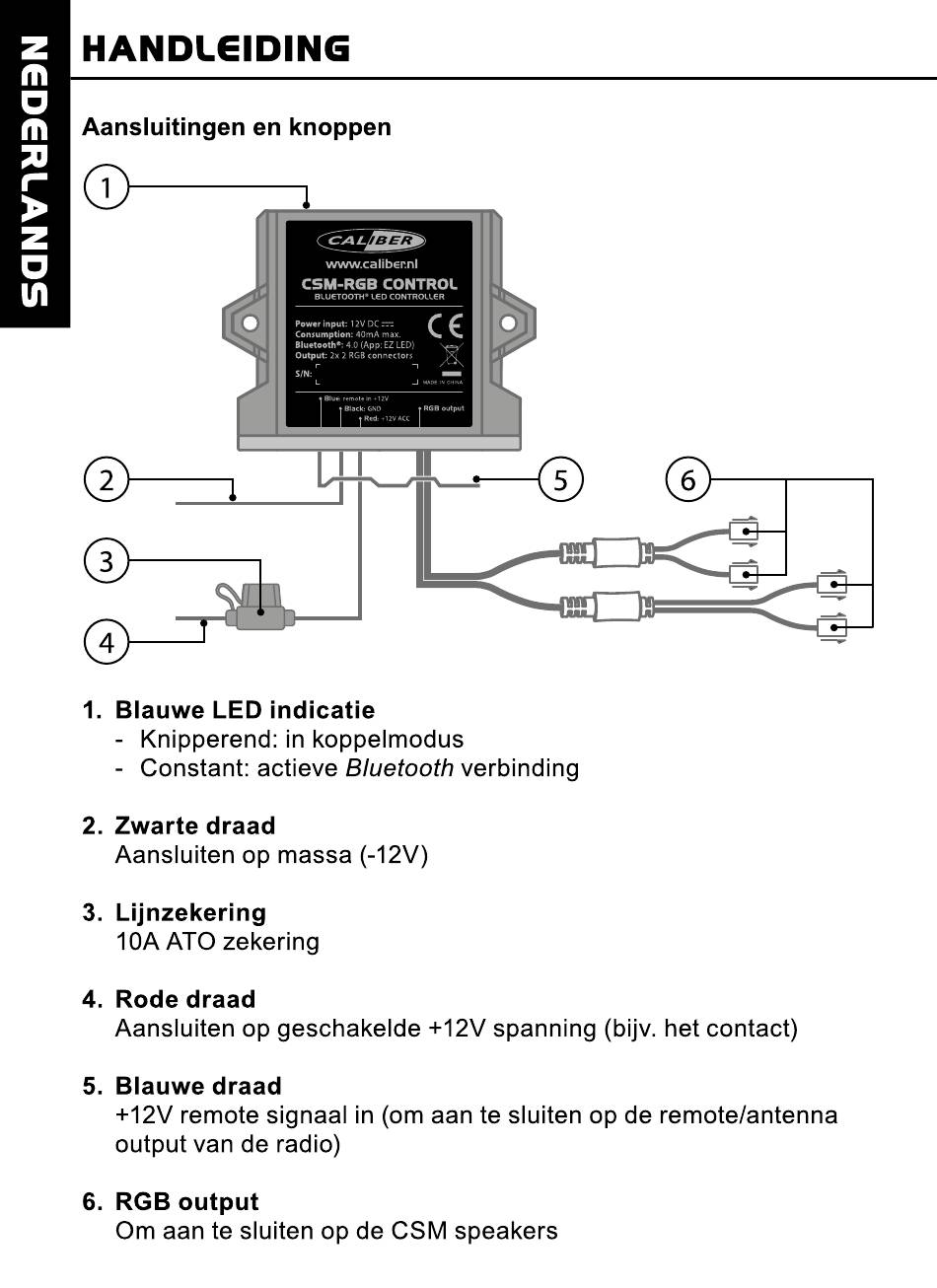

Aansluitingen en knoppen
2
3
4
1. Blauwe LED
- Knipperend:
Constant: actieve Bluetooth verbinding
2. Zwarte draad
Aansluiten op massa (-12V)
3. Lijnzekering
IOA ATO zekering
4. Rode draad
Aansluiten op geschakelde
5. Blauwe draad
+12V remote signaal in (om aan te sluiten op de remote/antenna
output van de radio)
6. RGB output
0m aan te sluiten op de CSM speakers
CSM-RGe CONTROL
indicatie
in koppelmodus
+12V spanning (bijv. het contact)
5 6
