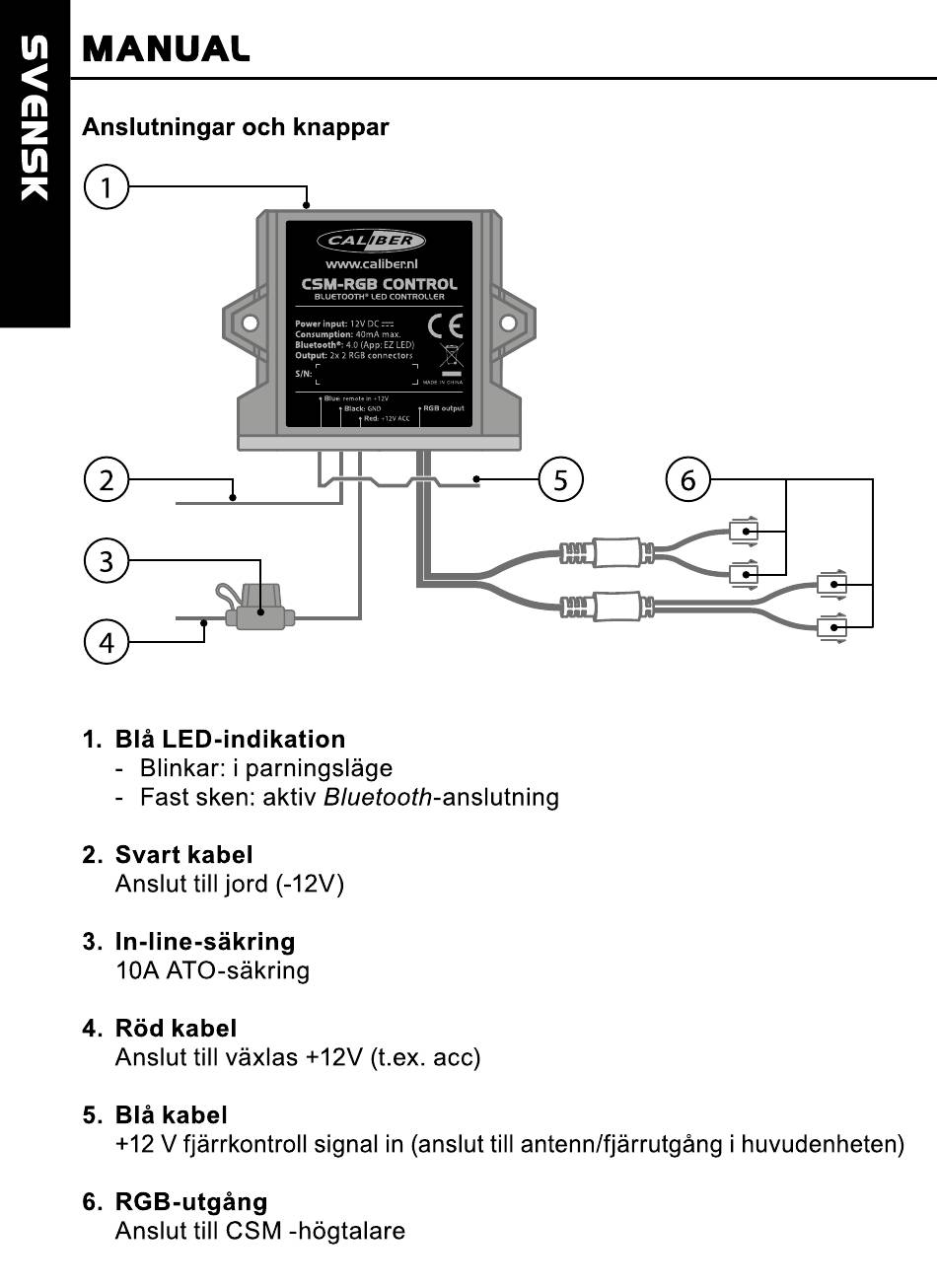

Anslutningar och knappar
2
3
4
1. Blå LED-indikation
- Blinkar: i parningsläge
- Fast sken: aktiv Bluetooth-anslutning
2. Svart kabel
Anslut till jord (-12V)
3. In-line-säkring
IOA ATO-säkring
4. Röd kabel
Anslut till växlas +12V (t.ex. acc)
5. Blå kabel
+12 V fjärrkontroll signal in (anslut till antenn/fjärrutgång
6. RGB-utgång
Anslut till CSM -högtalare
CSM-RGe CONTROL
5 6
i huvudenheten)
