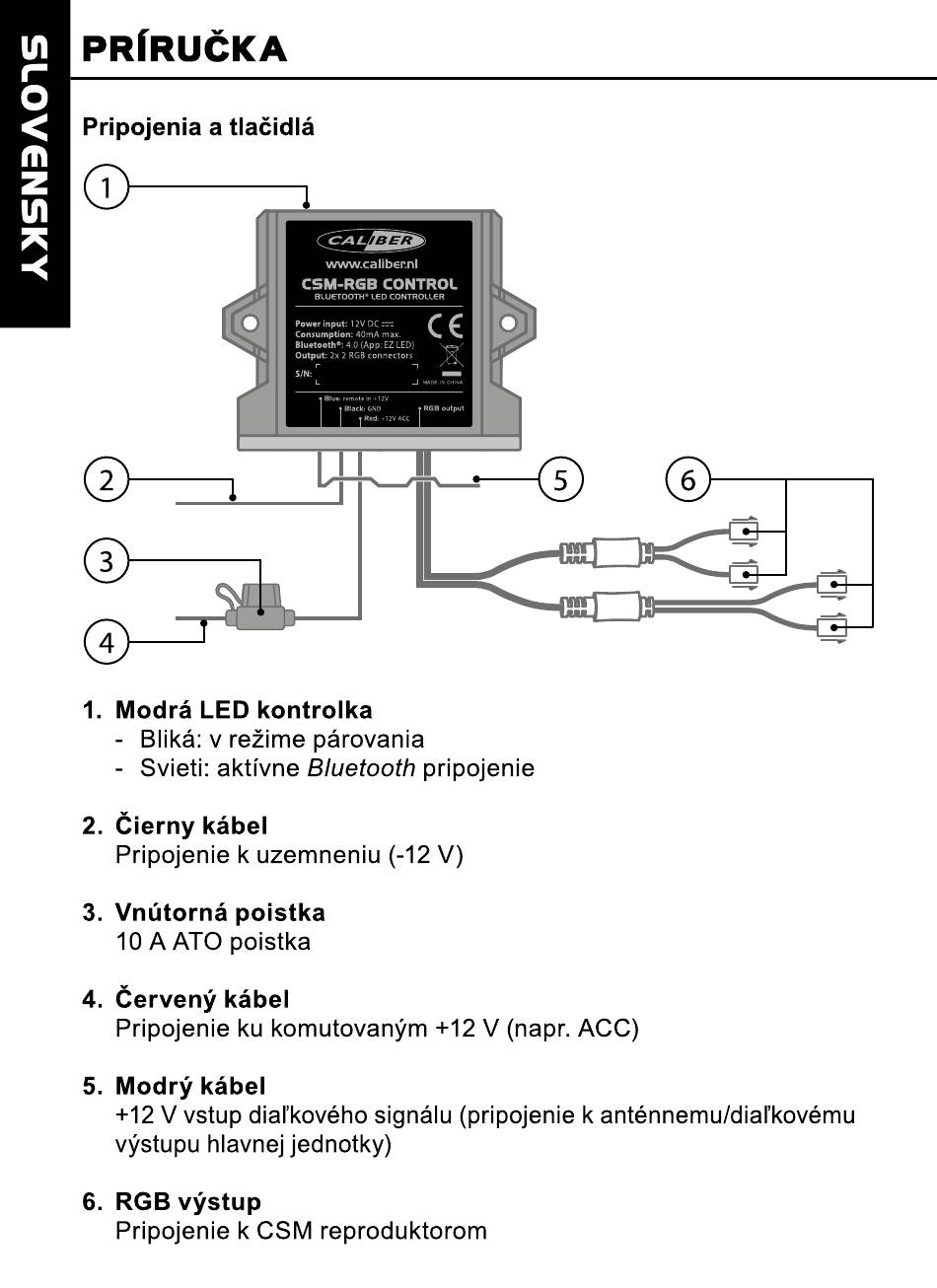

Pripojenia a tlaéidlå
2
3
4
1. Modrå LED kontrolka
- Blikå: v reiime
Svieti: aktivne Bluetooth pripojenie
2. Cierny kåbel
Pripojenie k uzemneniu
3. Vnütornå poistka
10 A ATO poistka
4. eerveny kåbel
Pripojenie ku komutovanym
5. Modry kåbel
+12 V vstup dial'kového signålu (pripojenie k anténnemu/dial'kovému
vystupu hlavnej jednotky)
6. RGB vystup
Pripojenie k CSM reproduktorom
CSM-RGe CONTROL
pårovania
(-12 V)
+12 V (napr. ACC)
5 6
