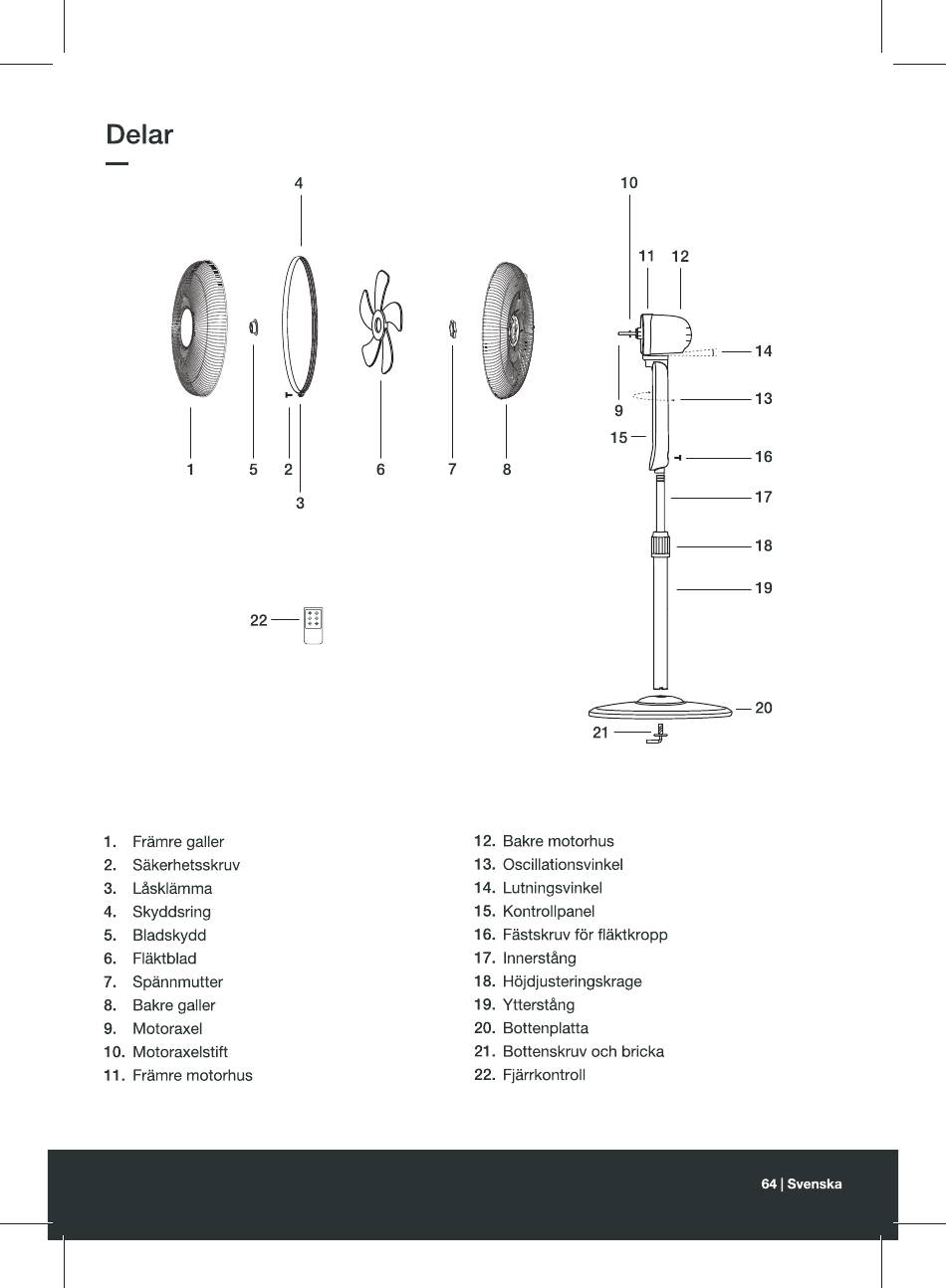

Delar
1 5
22—
I. Främre galler
2. Säkerhetsskruv
Låsklämma
3.
Skyddsring
4.
5. Bladskydd
6. Fläktblad
7. Spännmutter
Bakre galler
8.
9. Motoraxel
Motoraxelstift
10.
II. Främre motorhus
4
2 6 7
3
10
11
9
15—
8
21
12. Bakre motorhus
13. Oscillationsvinkel
14. Lutningsvinkel
15. Kontrollpanel
16. Fästskruv för fläktkropp
17. Innerstång
18. Höjdjusteringskrage
Ytterstång
19.
20. Bottenplatta
21. Bottenskruv och bricka
22. Fjärrkontroll
12
— 14
13
16
17
18
19
— 20
64 | Svenska
