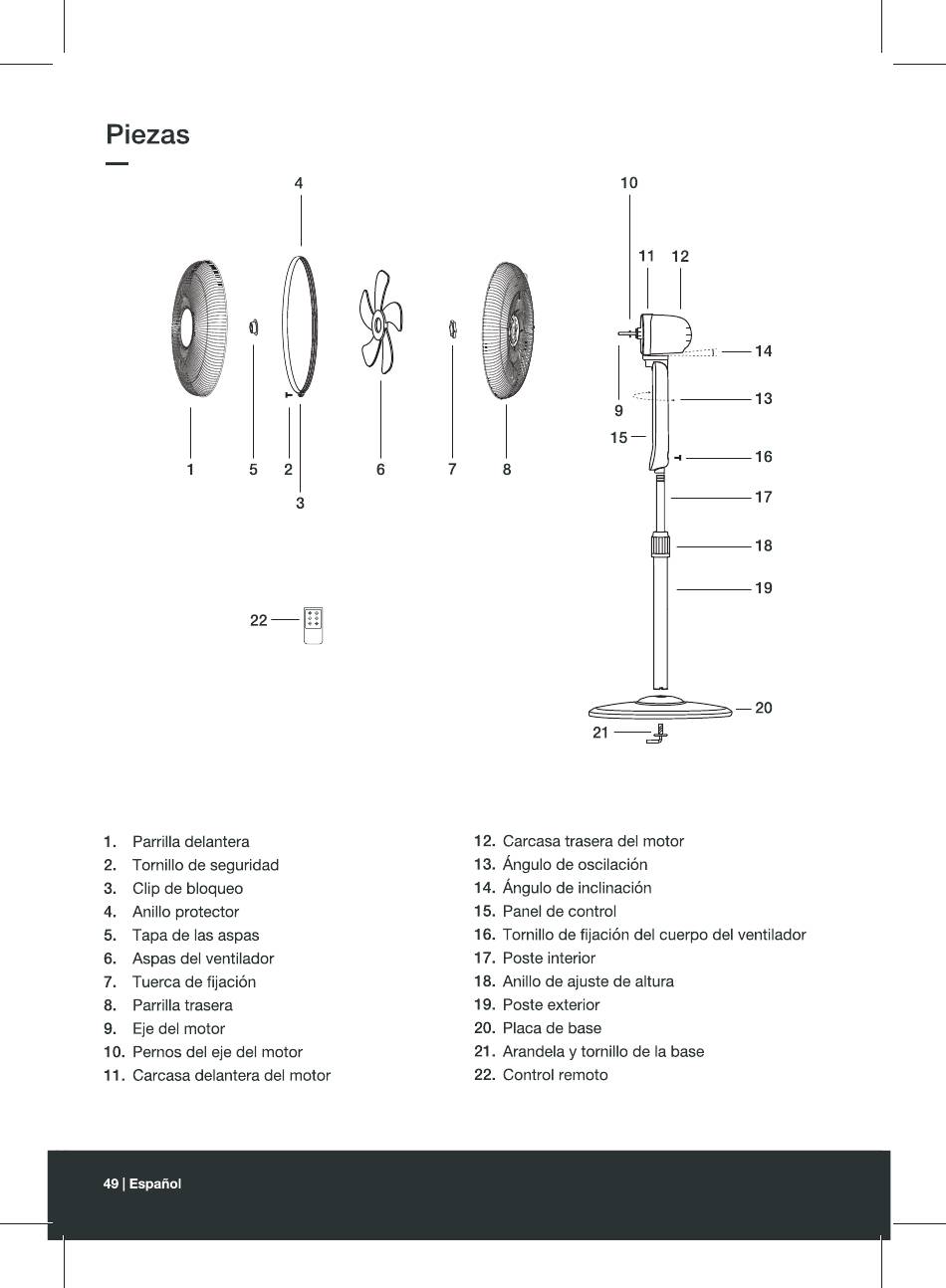

Piezas
1 5
22—
I. Parrilla delantera
2. Tornillo de seguridad
3. Clip de bloqueo
4. Anillo protector
5. Tapa de las aspas
Aspas del ventilador
6.
Tuerca de fijaci6n
7.
8. Parrilla trasera
9. Eje del motor
Pernos del eje del motor
10.
II. Carcasa delantera del motor
49 | Espanol
4
2 6 7
3
10
11
9
15—
8
21
12. Carcasa trasera del motor
ÅnguIode oscilaciån
13.
ÅnguIode inclinaciön
14.
15. Panel de control
Tornillo de fijaciån del cuerpo del ventilador
16.
17. Poste interior
18. Anillo de ajuste de altura
19. Poste exterior
20. Placa de base
Arandela y tornillo de la base
21.
22. Control remoto
12
— 14
13
16
17
18
19
— 20
