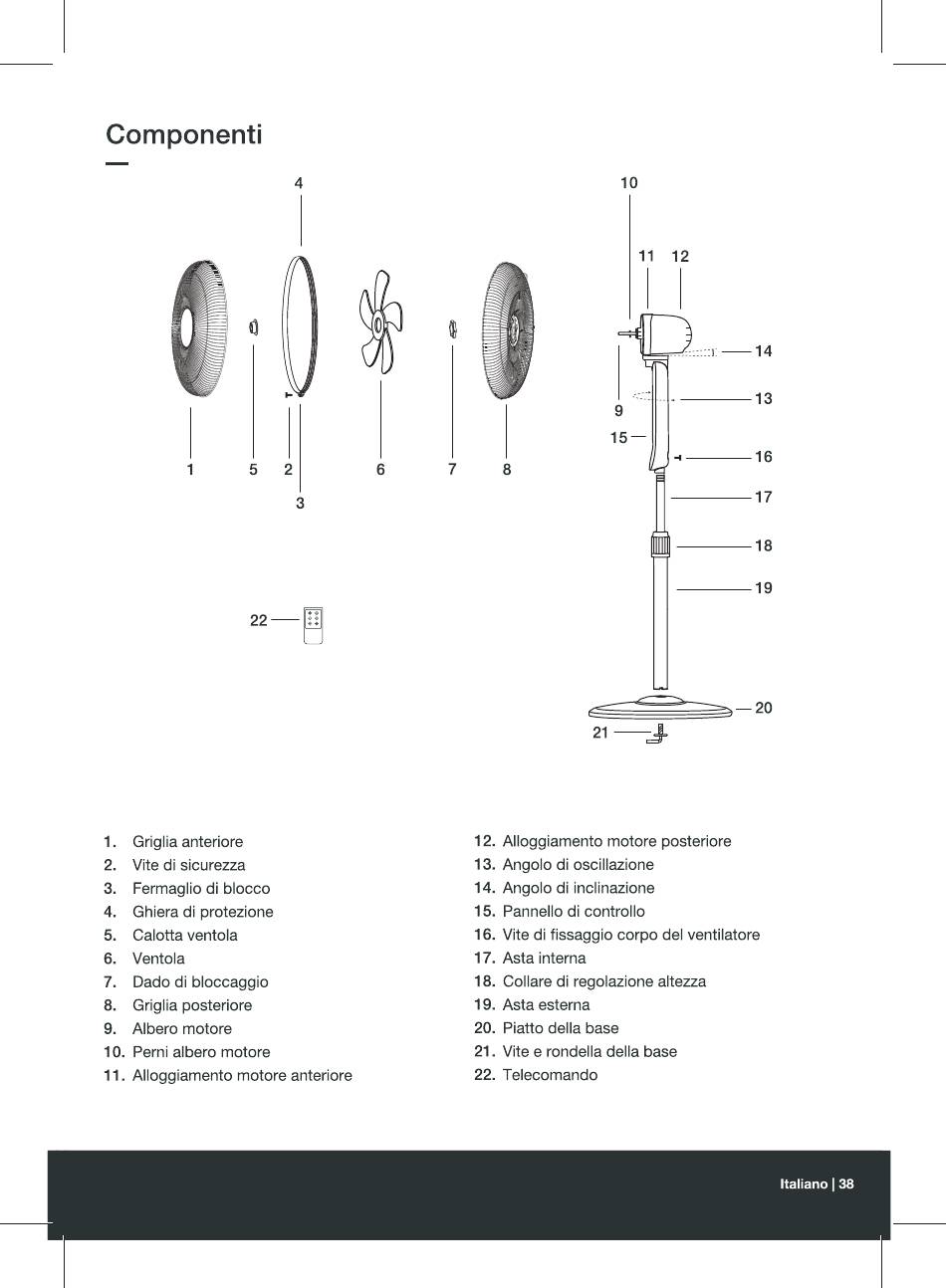

Componenti
1 5
22—
I. Griglia anteriore
2. Vite di sicurezza
3. Fermaglio di blocco
Ghiera di protezione
4.
5. Calotta ventola
6. Ventola
7. Dado di bloccaggio
Griglia posteriore
8.
9. Albero motore
10. Perni albero motore
II. Alloggiamento motore anteriore
4
2 6 7
3
10
11
9
15—
8
21
12. Alloggiamento motore posteriore
Angolo di oscillazione
13.
14. Angolo di inclinazione
15. Pannello di controllo
16. Vite di fissaggio corpo del ventilatore
17. Asta interna
18. Collare di regolazione
19. Asta esterna
20. Piatto della base
21. Vite e rondella della base
22. Telecomando
12
— 14
13
16
17
18
19
— 20
altezza
Italiano | 38
