Sharp MultiSync EA242F Bedienungsanleitung Seite 14

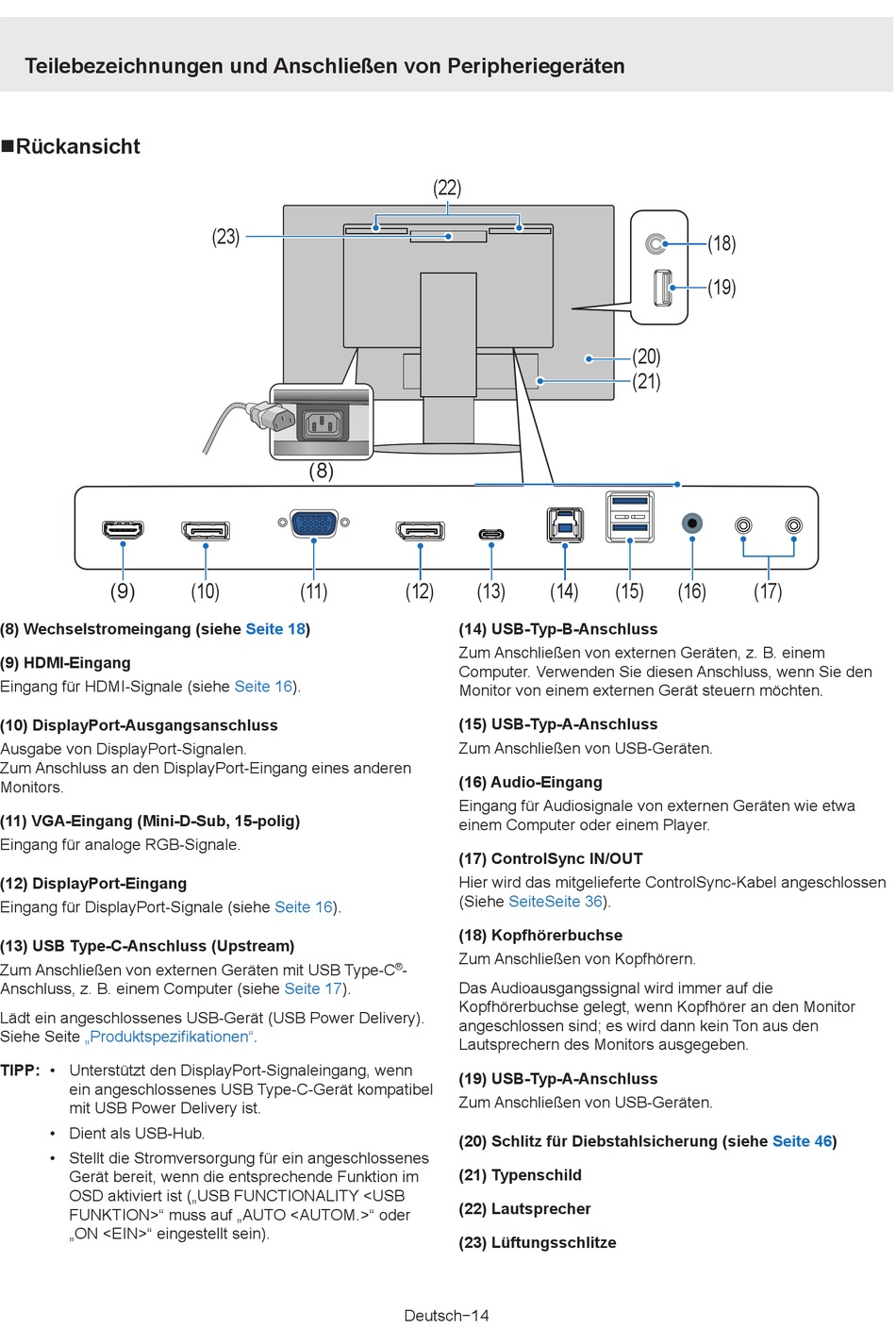

Teilebezeichnungen und Anschließen von Peripheriegeräten
nRückansicht
(9)
(8) Wechselstromeingang (siehe Seite
(9) HDMI-Eingang
Eingang für HDMI-Signale (siehe
(10) DisplayPort-Ausgangsanschluss
Ausgabe von DisplayPort-Signalen.
Zum Anschluss an den DisplayPort-Eingang eines anderen
Monitors.
(11) VGA-Eingang (Mini-D-Sub, 15-polig)
Eingang für analoge RGB-Signale.
(12) DisplayPort-Eingang
Eingang für DisplayPort-Signale (siehe
(13) USB Type-C-Anschluss (Upstream)
Zum Anschließen von externen Geräten mit USB Type-C
Anschluss, z. B. einem Computer (siehe
Lädt ein angeschlossenes USB-Gerät (USB Power Delivery).
Siehe Seite „Produktspezifikationen".
TIPP:
• Unterstützt den DisplayPort-Signaleingang, wenn
ein angeschlossenes USB Type-C-Gerät kompatibel
mit USB Power Delivery ist.
• Dient als USB-Hub.
• Stellt die Stromversorgung für ein angeschlossenes
Gerät bereit, wenn die entsprechende Funktion im
OSD aktiviert ist („USB FUNCTIONALITY <USB
FUNKTION>" muss auf „AUTO <AUTOM.>" oder
„ON <EIN>" eingestellt sein).
(23)
(8)
(10) (11)
18)
Seite 16).
Seite 16).
Seite 17).
(22)
(12) (13) (14)
(14) USB-Typ-B-Anschluss
Zum Anschließen von externen Geräten, z. B. einem
Computer. Verwenden Sie diesen Anschluss, wenn Sie den
Monitor von einem externen Gerät steuern möchten.
(15) USB-Typ-A-Anschluss
Zum Anschließen von USB-Geräten.
(16) Audio-Eingang
Eingang für Audiosignale von externen Geräten wie etwa
einem Computer oder einem Player.
(17) ControlSync IN/OUT
Hier wird das mitgelieferte ControlSync-Kabel angeschlossen
(Siehe SeiteSeite
(18) Kopfhörerbuchse
Zum Anschließen von Kopfhörern.
-
®
Das Audioausgangssignal wird immer auf die
Kopfhörerbuchse gelegt, wenn Kopfhörer an den Monitor
angeschlossen sind; es wird dann kein Ton aus den
Lautsprechern des Monitors ausgegeben.
(19) USB-Typ-A-Anschluss
Zum Anschließen von USB-Geräten.
(20) Schlitz für Diebstahlsicherung (siehe Seite
(21) Typenschild
(22) Lautsprecher
(23) Lüftungsschlitze
Deutsch−14
(18)
(19)
(20)
(21)
(15) (16) (17)
36).
46)
