Extron Fox Mini Bauanleitung Seite 8

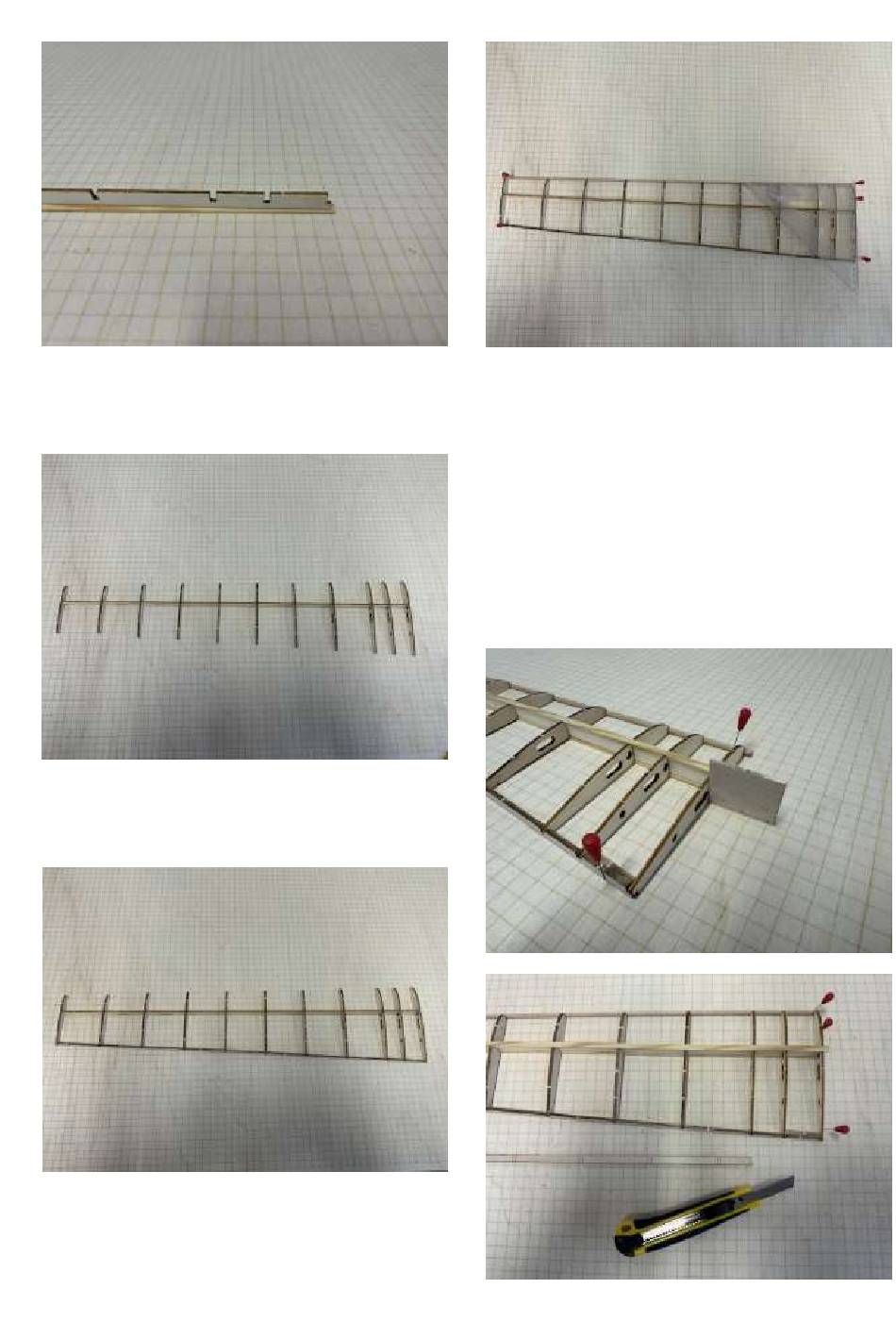

Unter den Tragflächenholm E1 wird mit 2mm Übermaß
die Kiefernleiste 2x5mm (L=560mm) platziert und
gerade ausgerichtet, anschließend verkleben
Von rechts beginnend die Sperrholzrippen E1, E2 und
E3 auf den Tragflächenholm stecken. Anschließend die
Balsarippen A4 bis A11 aufstecken, noch nicht kleben
Randleiste A2 anpassen, noch nicht kleben
Nasenleiste aus Rundholz Ø 4mm (L=560mm)
platzieren. ACHTUNG SEHR WICHTIG! Den rechten
Winkel von Wurzelrippe E1 zur Nasenleiste unbedingt
mit einem rechtwinkeligen Dreieck überprüfen
Außerdem muss dringend die V-Form mit der
Schablone (Befindet sich auf Baugruppe D) vor dem
Kleben eingestellt werden
Wenn alles richtig ausgerichtet ist können die Rippen
und Leisten der Tragfläche miteinander verklebt
werden
