Extron Fox Mini Bauanleitung Seite 5

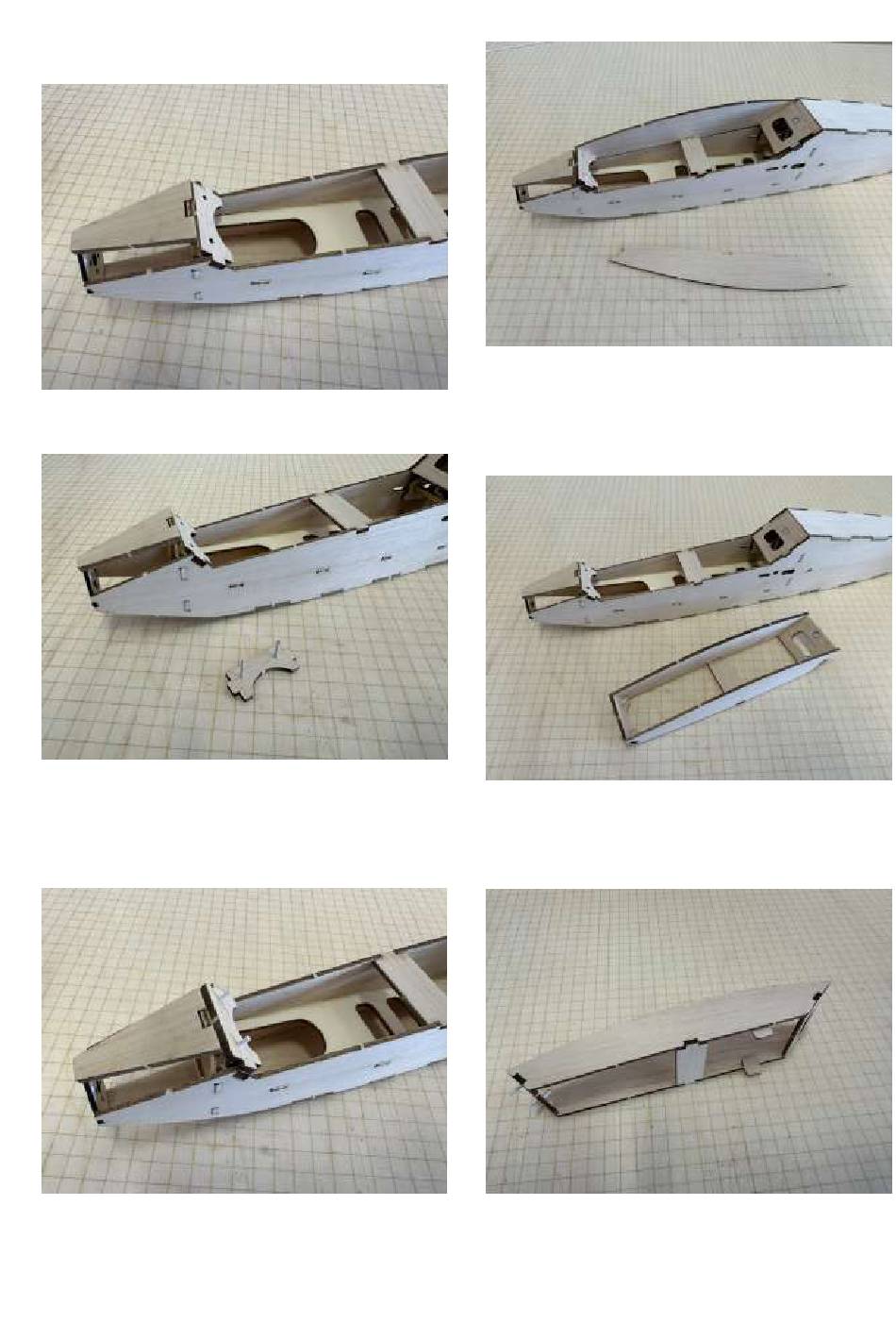

Ein Bauteil C2 schräg anschleifen
Ein Bauteil C2 in den Rumpf einkleben
In das zweite Bauteil C2 werden 15mm lange Stücke
vom beiliegenden Bowdenzug eingesteckt. Dieses
zweite Bauteil C2 ist Teil der Kabinenhaube und dient
der späteren Arretierung
Das zweite Bauteil C2 probehalber in das am Rumpf
befindliche Bauteil C2 einstecken und
festkleben
NICHT
5
Nun werden die beiden Seitenteile der Kabinenhaube
C1 angepasst und vorsichtig an C3 und C5 mit etwas
Klebstoff angeheftet. ACHTUNG NICHT
Rumpfseitenteilen verkleben
Den entstandenen Kabinenhaubenrahmen vorsichtig
abnehmen und das zweite Bauteil C4 an den Rahmen
unten ankleben
Sperrholzteile F4 wie gezeigt einkleben. Diese dienen
der späteren Ausrichtung der Kabinenhaube auf dem
Rumpf
mit den
