Extron Fox Mini Bauanleitung Seite 10

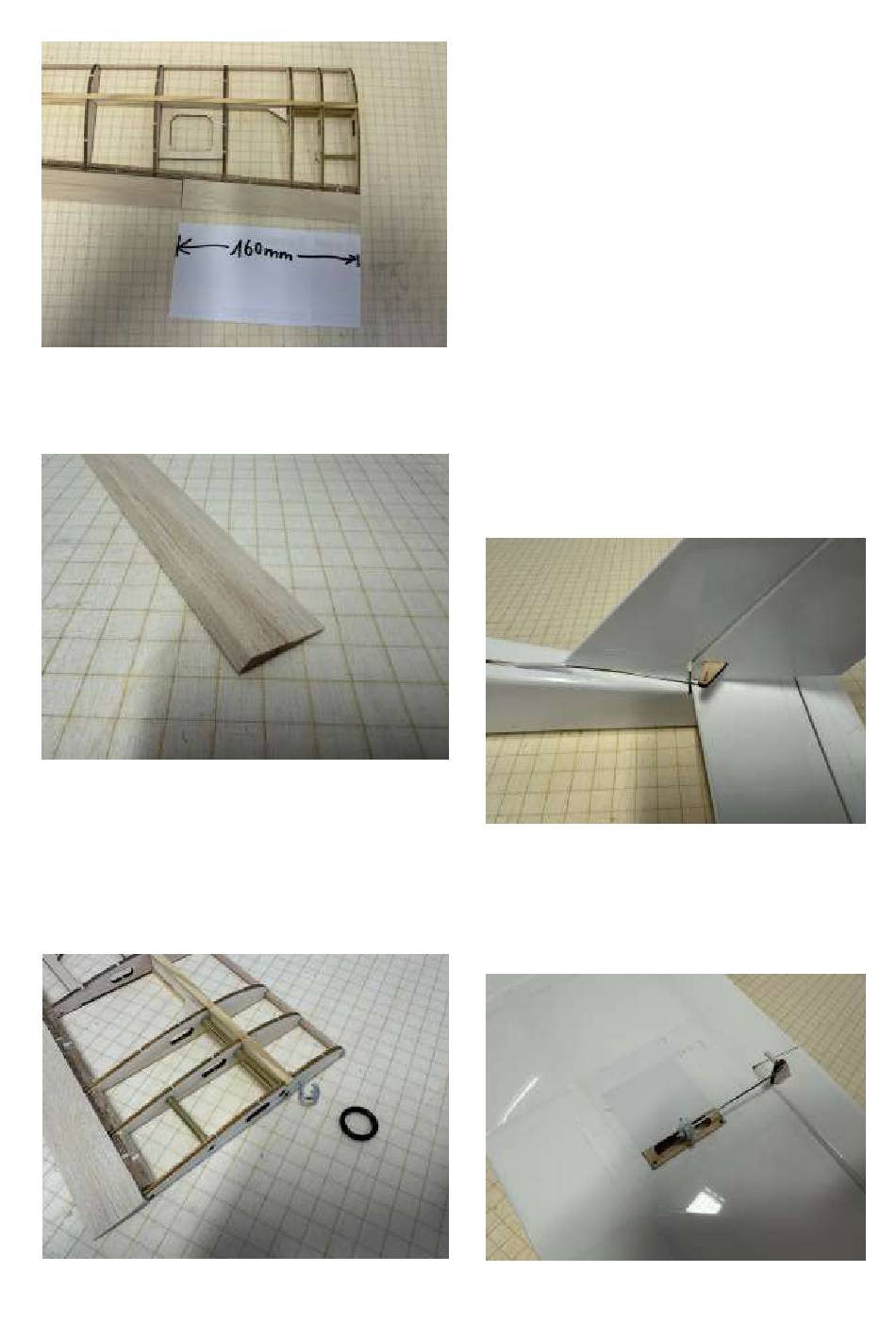

Von der Dreikantleiste (25x5mm L=560mm) wird ein
160mm langes Teil abgesägt. Dieses Teil wird bündig
mit der Tragflächenunterkante an die Endleiste geklebt
Das verbleibende, längere Teil der Dreikantleiste wird
wie gezeigt schräg angeschliffen. Anschließend auf
Maß abschneiden damit sich das so erstellte Querruder
später in der Tragfläche frei bewegen kann
Jetzt kann die zweite Tragflächenhälfte, wie bereits
erwähnt seitenverkehrt aufgebaut werden
Die fertigen Tragflächen werden später zusammen mit
dem 3mm und 4mm Stahldraht seitlich an den Rumpf
gesteckt und mit einem O-Ring zusammengehalten.
Vorher müssen in die Wurzelrippen E1 der Tragflächen
noch die Schraubhaken 2.3x20 eingedreht werden
Endmontage
Nachdem der Rohbau sauber verschliffen wurde, kann
das Modell bespannt werden. Wir empfehlen Fix It!
Bespannfolie oder Bespanngewebe. Beides sind
absolut hochwertige Bespannmaterialen zu einem sehr
guten Preis.
Wir empfehlen, die Ruder mit Tesafilm oder DuBro
Scharnierband # 10104 anzuschlagen. Zur Anlenkung
werden jeweils die Ruderhörner G2 eingeklebt.
Die Bowdenzüge werden durch den Rumpf gezogen
und am Ende einfach abgewinkelt. Servoseitig werden
0.8mm Stahldrähte mit den Gestängeanschlüssen auf
den Servos montiert. An das Drahtende kann ein
kleines Stück 2mm Bowdenzugrest geklebt werden.
Die Querruderservos können mit doppelseitigem
Klebeband oder Epoxy flach auf die Deckel F2 geklebt
werden. Die Deckel können entweder mit kleinen
Schrauben (nicht im Lieferumfang) festgeschraubt
werden oder einfach mit Tesafilm gesichert werden
10
