Extron Fox Mini Bauanleitung Seite 7

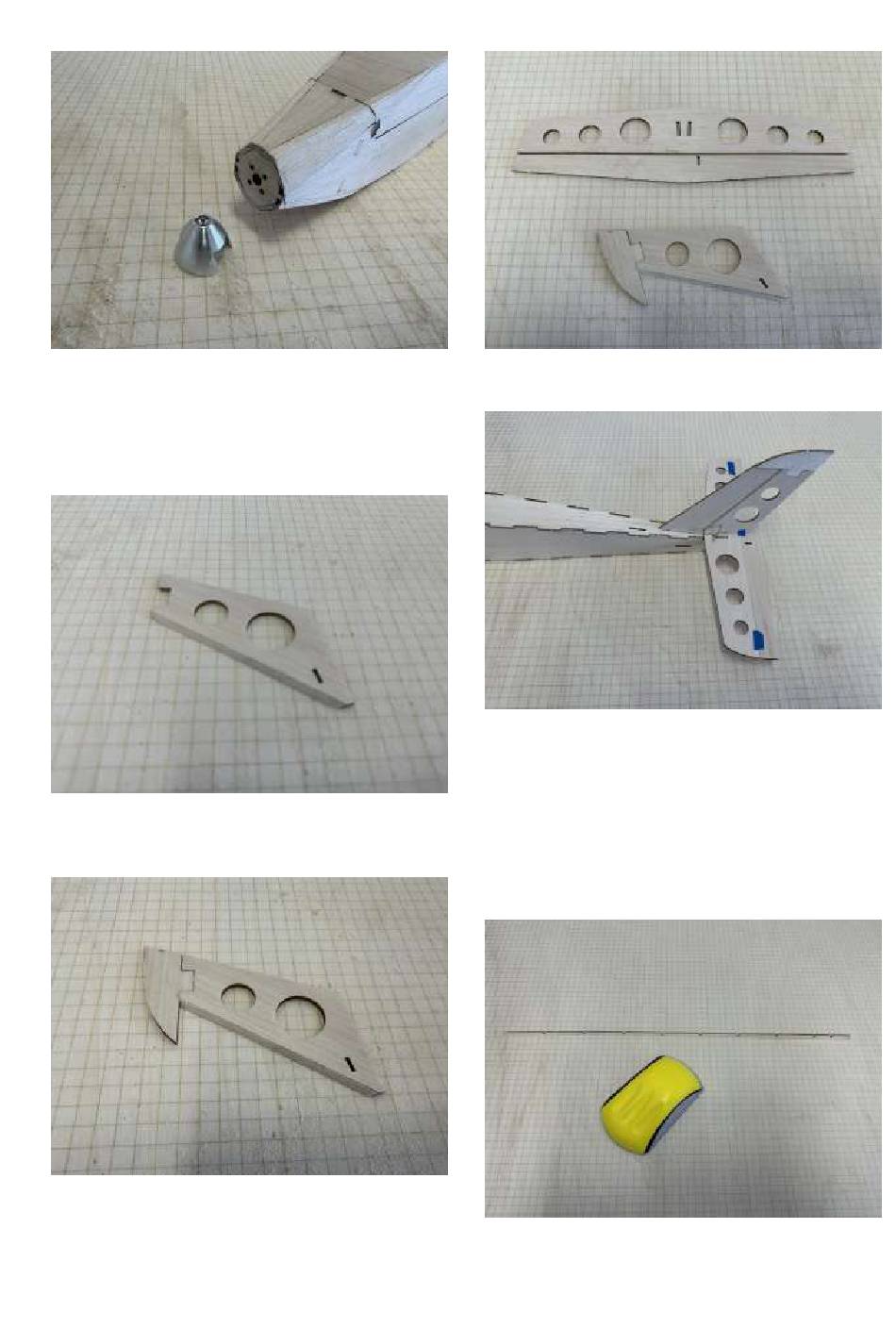

Der Spinnerkreis sollte vorne am Motorspant
angezeichnet werden damit nun das Rumpfvorderteil
rund verschliffen werden kann
Leitwerk
Kante am Seitenruder B1 schräg anschleifen damit es
sich später frei bewegen kann
Bauteil B2 an das Seitenruder kleben
Kante am Höhenruder B3 schräg anschleifen
Höhen und Seitenruder probehalber aufstecken
Tragflächen
Hier wird der Aufbau der ersten Tragflächenhälfte
gezeigt. ACHTUNG SEHR WICHTIG! Die zweite
Tragflächenhälfte muss seitenverkehrt aufgebaut
werden
Etwaige Grate am Flächenholm A2 vorsichtig
abschleifen
