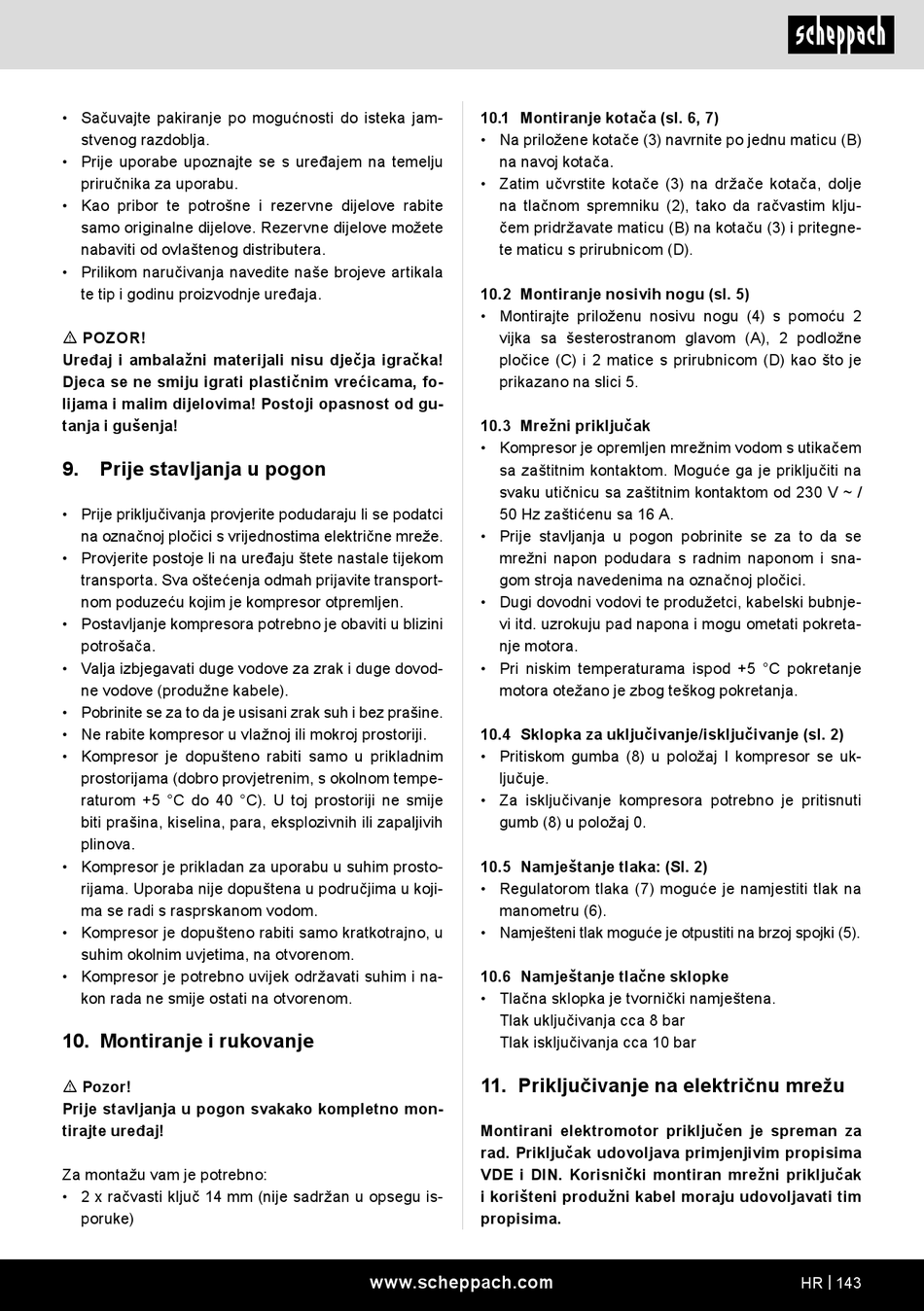

• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
m POZOR!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
9.

Prije stavljanja u pogon

• Prije priključivanja provjerite podudaraju li se podatci
na označnoj pločici s vrijednostima električne mreže.
• Provjerite postoje li na uređaju štete nastale tijekom
transporta. Sva oštećenja odmah prijavite transport-
nom poduzeću kojim je kompresor otpremljen.
• Postavljanje kompresora potrebno je obaviti u blizini
potrošača.
• Valja izbjegavati duge vodove za zrak i duge dovod-
ne vodove (produžne kabele).
• Pobrinite se za to da je usisani zrak suh i bez prašine.
• Ne rabite kompresor u vlažnoj ili mokroj prostoriji.
• Kompresor je dopušteno rabiti samo u prikladnim
prostorijama (dobro provjetrenim, s okolnom tempe-
raturom +5 °C do 40 °C). U toj prostoriji ne smije
biti prašina, kiselina, para, eksplozivnih ili zapaljivih
plinova.
• Kompresor je prikladan za uporabu u suhim prosto-
rijama. Uporaba nije dopuštena u područjima u koji-
ma se radi s rasprskanom vodom.
• Kompresor je dopušteno rabiti samo kratkotrajno, u
suhim okolnim uvjetima, na otvorenom.
• Kompresor je potrebno uvijek održavati suhim i na-
kon rada ne smije ostati na otvorenom.

10. Montiranje i rukovanje

m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Za montažu vam je potrebno:
• 2 x račvasti ključ 14 mm (nije sadržan u opsegu is-
poruke)
10.1 Montiranje kotača (sl. 6, 7)
• Na priložene kotače (3) navrnite po jednu maticu (B)
na navoj kotača.
• Zatim učvrstite kotače (3) na držače kotača, dolje
na tlačnom spremniku (2), tako da račvastim klju-
čem pridržavate maticu (B) na kotaču (3) i pritegne-
te maticu s prirubnicom (D).
10.2 Montiranje nosivih nogu (sl. 5)
• Montirajte priloženu nosivu nogu (4) s pomoću 2
vijka sa šesterostranom glavom (A), 2 podložne
pločice (C) i 2 matice s prirubnicom (D) kao što je
prikazano na slici 5.
10.3 Mrežni priključak
• Kompresor je opremljen mrežnim vodom s utikačem
sa zaštitnim kontaktom. Moguće ga je priključiti na
svaku utičnicu sa zaštitnim kontaktom od 230 V ~ /
50 Hz zaštićenu sa 16 A.
• Prije stavljanja u pogon pobrinite se za to da se
mrežni napon podudara s radnim naponom i sna-
gom stroja navedenima na označnoj pločici.
• Dugi dovodni vodovi te produžetci, kabelski bubnje-
vi itd. uzrokuju pad napona i mogu ometati pokreta-
nje motora.
• Pri niskim temperaturama ispod +5 °C pokretanje
motora otežano je zbog teškog pokretanja.
10.4 Sklopka za uključivanje/isključivanje (sl. 2)
• Pritiskom gumba (8) u položaj I kompresor se uk-
ljučuje.
• Za isključivanje kompresora potrebno je pritisnuti
gumb (8) u položaj 0.
10.5 Namještanje tlaka: (Sl. 2)
• Regulatorom tlaka (7) moguće je namjestiti tlak na
manometru (6).
• Namješteni tlak moguće je otpustiti na brzoj spojki (5).
10.6 Namještanje tlačne sklopke
• Tlačna sklopka je tvornički namještena.
Tlak uključivanja cca 8 bar
Tlak isključivanja cca 10 bar
11. Priključivanje na električnu mrežu
Montirani elektromotor priključen je spreman za
rad. Priključak udovoljava primjenjivim propisima
VDE i DIN. Korisnički montiran mrežni priključak
i korišteni produžni kabel moraju udovoljavati tim
propisima.
