Tabelle 1
α
Dachneigung
15°
30°
45°
60°
7.6 - LUFTEINLÄSSE
7.6.1 Luftzufuhr für natürliche Konvektion
(optional, Art. MORKRX)
Allgemeine Anforderungen (geltende Vorschriften)
Gemäß UNI 10683:2012 müssen alle mit Biomasse betriebenen
Geräte (Leistung ≤ 35 kW) mit Leitungen für die Zufuhr von Ver-
brennungsluft zur Brennkammer ausgestattet sein. Diese Leitun-
gen müssen so dimensioniert sein, dass eine effiziente und
vollständige Verbrennung gewährleistet ist.
Ein unzureichender Außenluftanschluss kann zu folgenden Proble-
men führen:
• Sauerstoffmangel im Aufstellraum mit potenziellen Gefahren
für die Sicherheit der Bewohner;
• schlechte Verbrennung, mit erhöhten Emissionen von
Schadstoffen (PM10, CO) und Problemen beim Rauchga-
sabzug.
Funktionen des Geräts
Das Gerät ist für zwei Hauptfunktionen ausgelegt:
• Wärmeerzeugung durch natürliche Konvektion oder Zwang-
sbelüftung;
• Zufuhr von externer Verbrennungsluft, um einen korrekten
Schornsteinzug und einen sicheren Betrieb sicherzustellen.

Anlagenbeschreibung

Es sind vier Lufteinlässe mit Ø 120 mm vorhanden: zwei auf der
Rückseite und zwei seitlich. Für den Betrieb in natürlicher Kon-
vektion dürfen jedoch nur zwei verwendet werden (siehe Abbil-
dung 6–7).
Die Installation erfordert das Bohren von zwei Wandöffnungen,
die entweder nach außen oder in einen belüfteten Raum führen
müssen.
Das Gerät sollte mit einem Abstand von ca. 15 cm zur Wand
oder zu brennbaren Bauteilen (ggf. mit Schutzvorrichtung)
aufgestellt werden.
Die Höheneinstellung erfolgt über außenliegende Stellfüße, die
mit einem 17-mm-Inbusschlüssel verstellt werden können.
Montage und Anschlüsse
Die zwei flexiblen Aluminiumrohre in die Wandöffnungen
einführen.
Rohre an der Außenseite bündig zur Wand abschneiden.
Die mitgelieferten PVC-Gitter auf die Rohrenden montieren.
Die Verwendung der originalen Lufteinlässe gewährleistet Ener-
gieeffizienz und Sicherheit.
Wartung und Sicherheit
Die Lufteinlässe sind regelmäßig auf Verstopfungen oder Bloc-
kaden zu prüfen.
Laut Vorschrift (DIN EN 13240 + FeuVO und Produkthandbuch)
muss eine freie Querschnittsfläche gewährleistet sein:
• ≥ 170 cm² für Geräte mit natürlicher Konvektion;
• ≥ 100 cm² für Geräte mit Zwangsbelüftung.
A
Abstand zwischen
Dachachse (First)
und
Dachfirstvorderseite
1,85 m
1,50 m
1,30 m
1,20 m
14
H
Mindesthöhe Au-
sgang vom Dach
Höhe der Rückflusszone
(Minimale H)
1,00 m
1,30 m
2,00 m
2,60 m

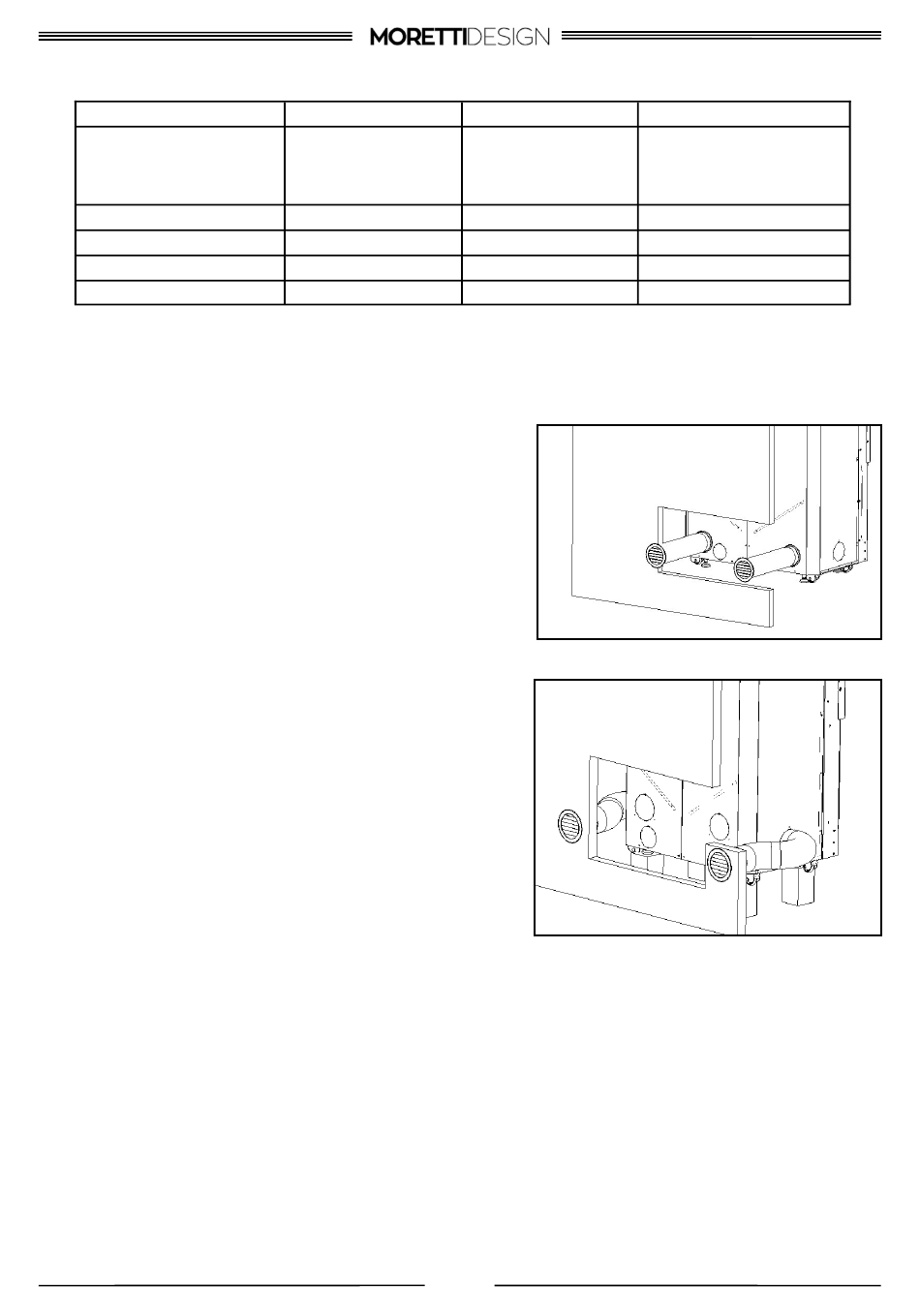

Abb. 6 – Natürliche Konvektion –
Ansaugung der Außenluft (Ø 120 mm) – rückseitig
Abb. 7 – Natürliche Konvektion –
Ansaugung der Außenluft (Ø 120 mm) – seitlich
Zusätzliche Vorschriftenhinweise
• Eine Abgasableitung über die Außenwand ist
nicht zulässig: Der Rauchgasabzug muss über
einen Schornstein bis oberhalb des Daches
erfolgen, gemäß UNI 10683 und entsprechend
den deutschen Regelungen (DIN V 18160-1,
FeuVO).
• Die Komponenten der Abgasanlage müssen der
Norm DIN EN 1443:2019-06 entsprechen (UNI
EN 1443).
• Der Aufstellraum muss laut den technischen
Unterlagen des Geräts über eine geeignete
Belüftung verfügen. In Deutschland gelten
hierfür insbesondere DIN 1946-6 und TRGI.
In Deutschland ist die Zustimmung des be-
vollmächtigten
erforderlich. Dieser überprüft u. a. die Luftzufuhr,
den Rauchgasweg, die Verbrennungsluftversor-
gung und die Einhaltung der Brandschutzvorschrif-
ten.
Z
0,50 m
0,80 m
1,50 m
2,10 m
Schornsteinfegers
zwingend
