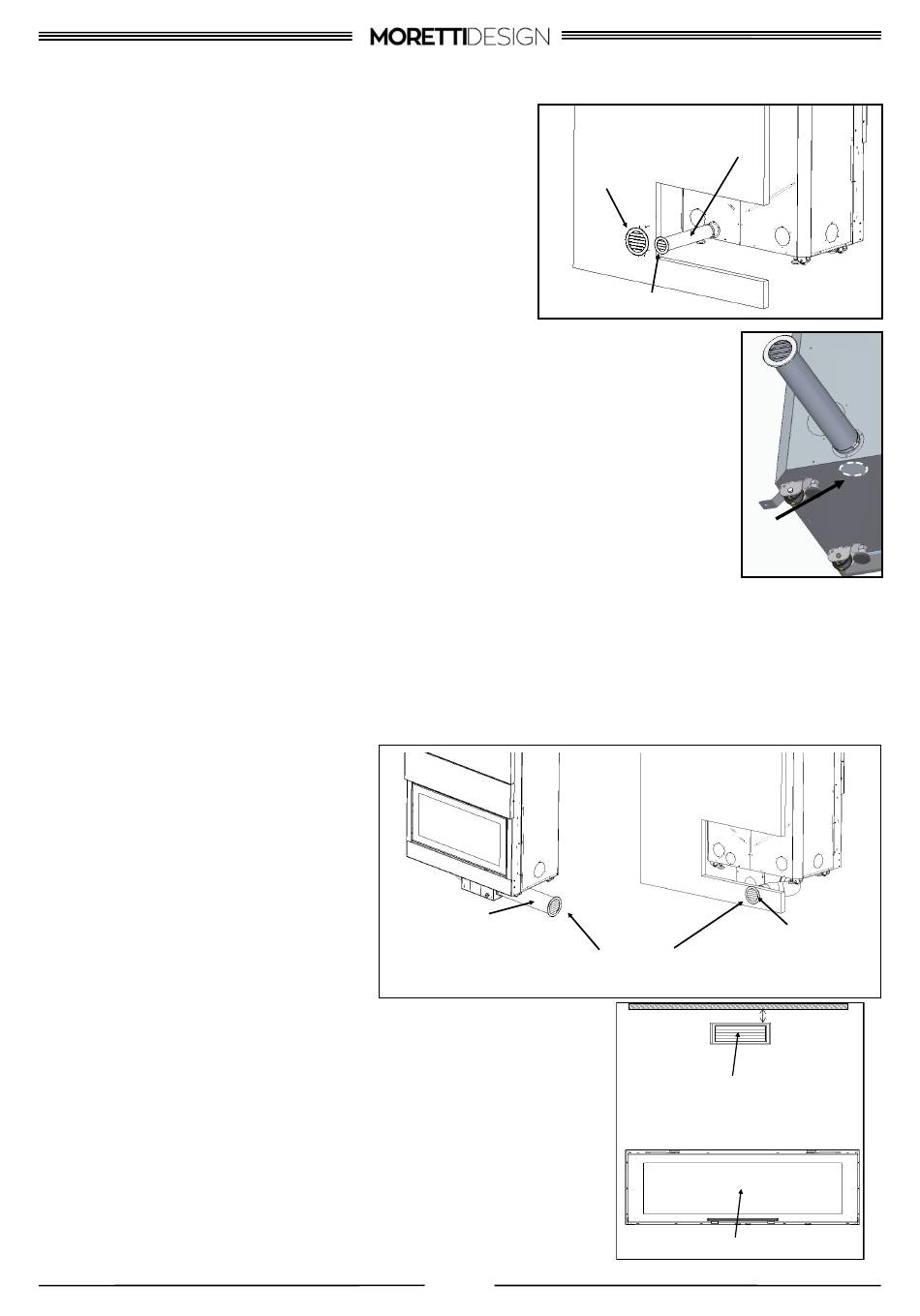

7.6.2 - PRIMÄRLUFTEINLASS
Das Gerät kann auch ausschließlich mit der Primärluftzufuhr installiert werden, wobei eine Bohrung mit einem Durchmesser von 150 mm ausge-
führt wird.
Es ist außerdem möglich, am Einlass der Primärluftzufuhr auf der Rückseite des
Geräts ein flexibles Aluminiumrohr mit einem Durchmesser von 80 mm (Produkt Mo-
retti Design, Art. MORKERM) anzuschließen und dieses mit einer Schlauchschelle zu
befestigen. Bei dieser Installationsart ist darauf zu achten, dass die Öffnung im unte-
ren Bereich des Kamins mit dem Abfallstück des 80-mm-Vorschnitts verschlossen
wird, wie in Abbildung 8.1 dargestellt. Im Mauerwerk sind zwei Öffnungen herzustel-
len, die nach außen oder in einen ausreichend belüfteten Raum führen:
• eine mit einem Durchmesser von 80 mm (mit passendem PVC-Gitter) für das
flexible Rohr,
• und eine weitere mit einem Durchmesser von 150 mm (ebenfalls mit PVC-Gitter)
innerhalb der Trägerstruktur (siehe Abbildung 8).

Normen und Vorschriften

Die Installation muss gemäß den in Deutschland geltenden Normen und Vorschriften
erfolgen. Dabei sind insbesondere die DIN EN 13240 für Holzöfen und Kamine, die
DIN V 18160-1 für Biomasse-Feuerungsanlagen sowie die TRGI (Technische Regeln
für Gasinstallationen) für die Verbrennungsluftzufuhr zu beachten. Zusätzlich müssen die regionalen Feuerschutzverord-
nungen (FeuVO) und die bauordnungsrechtlichen Vorgaben des jeweiligen Bundeslandes eingehalten werden.
Es ist sicherzustellen, dass die Verbrennungsluft ausschließlich von außen oder aus einem ausreichend belüfteten Raum
zugeführt wird, um eine effiziente und sichere Verbrennung zu gewährleisten.
Darüber hinaus unterliegt die Installation der Abnahme und Überwachung durch den zuständigen Schornsteinfeger, der
die Einhaltung aller relevanten Sicherheits- und Umweltvorschriften kontrolliert.
Überlegungen zum Zug
Ein zu starker oder zu schwacher Zug im Vergleich zu den Herstellervorgaben kann die ordnungsgemäße Funktion des
Geräts beeinträchtigen, was zu erhöhtem Verbrauch, verringerter thermischer Effizienz, höheren Emissionen und mögli-
cher Überhitzung der Struktur führen kann.
Sicherheitshinweise
Es ist verboten, die Verbrennungsluft aus Räumen wie Garagen, Lagerräumen für brennbare Materialien, brandgefährde-
ten oder explosionsgefährdeten Bereichen, aus Räumen mit flüssigbrennstoffbetriebenen Heizgeräten, die die Verbren-
nungsluft aus dem gleichen Raum entnehmen, oder aus Räumen mit Gasgeräten der Bauart B für Heizzwecke zu ent-
nehmen. Befinden sich im Raum, in dem das Gerät installiert ist, Dunstabzugshauben oder andere Abluftventilatoren,
dürfen diese nicht in Betrieb sein, während das Gerät in Betrieb ist. Andernfalls kann es zu Fehlfunktionen oder Rau-
chentwicklung im Raum kommen.
Fazit
Die korrekte Installation der Primärluftzufuhr ist entscheidend für einen sicheren und effizienten Betrieb des Geräts. Es ist unbedingt erforderlich,
die Herstellervorgaben und die geltenden Vorschriften sorgfältig zu beachten, um optimale Leistung und Sicherheit des Aufstellortes zu gewähr-
leisten.
Die oben genannten Informationen sind als Richtwerte zu verstehen. Der Techniker vor Ort, der die Installation des Moretti Design Produkts
durchführt, bewertet gemeinsam mit dem Kunden die optimale Installation, um den Betrieb des Produkts entsprechend den geltenden Vorschrif-
ten sicherzustellen.
7.6.3 - HEIZUNGSLUFTANSCHLÜSSE
Bei der Installation des optionalen Kits MORKV720 für die
Zwangsbelüftung ist das Motorgehäuse mit zwei Luftan-
schlüssen mit einem Durchmesser von Ø 120 mm ausge-
stattet, die sich jeweils auf der rechten und linken Seite
befinden (siehe Abbildung 9-a).
An jeden Anschluss sind die im Kit enthaltenen flexiblen
Aluminiumrohre anzuschließen und mit Schlauchschellen
zu befestigen.
Kann keine zweite Außenluftöffnung realisiert werden, ist
es zulässig, nur einen Anschluss des Motorgehäuses an
eine Innenluftöffnung anzuschließen, während der andere
Anschluss hermetisch verschlossen werden muss.
Diese Konfiguration ist nur zulässig, wenn kein optionaler
Radialventilator installiert wird.
Achtung: Die Anschlüsse des Motorgehäuses dürfen nie-
mals offen oder unverbunden bleiben. Andernfalls besteht
die Gefahr, dass die für die Verbrennung notwendige Zuluft falsch angesaugt wird, was die ord-
nungsgemäße Funktion und Sicherheit des Kamins beeinträchtigen kann.
7.6.4 - DEKOMPRESSIONSDÜSE
Zusätzlich zur Außenluftzufuhr ist es verpflichtend, am Kaminmantel ein Wärmerückgewinnungsgit-
ter, auch als Entlastungsöffnung bezeichnet, anzubringen.
Diese Öffnung erfüllt zwei Funktionen:
•
Sie ermöglicht das Entweichen der im Zwischenraum des Kaminmantels angesammelten war-
men Luft und verhindert so eine Überhitzung der Struktur;
•
Sie trägt zur Rückgewinnung von Wärme bei, die sonst ungenutzt bliebe, und gibt zusätzliche
Wärme an den Raum ab.
Das Gitter muss im oberen Bereich der Haube, etwa 50 cm unterhalb der Decke, direkt am Kamin-
mantel installiert werden.
Es darf nicht an irgendwelche Leitungen oder Kanäle angeschlossen werden
Hinweis: Die korrekte Positionierung der Entlastungsöffnung ist entscheidend für die Sicherheit
und die thermische Effizienz des Kamins.
(OPTIONAL art. MORKERM)
– Zwangsbelüftung - (OPTIONAL art. MORKV720 )
Fig. 9-a
 150 [mm]
Abb. 8
 120 [mm]
INTERNES / EXTERNES
LUFTANSAUGROHR
(siehe Abbildung 9-b).
Fig. 9-b
15
MORKERM
 80 [mm]
LOCH
VERSCHLIEßEN
Abb. 8.1
 120 [mm]
50 cm
DEKOMPRESSIONDÜSE
FEUERSTELLE
