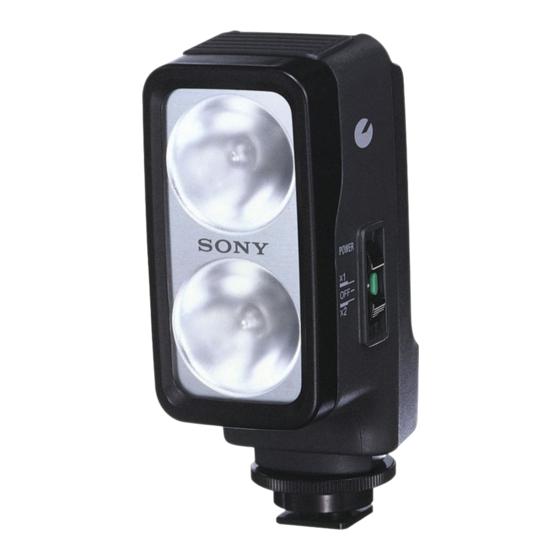

Sony HVL-20DW2 Bedienungsanleitung

Battery Video Light
Lampe Vidéo à Batterie
Operating Instructions
Mode d'emploi
Manual de instrucciones
Bendienungsanleitung
HVL-20DW2
Sony Corporation  1998
Printed in Japan
A
1
Align here
Aligner ici
2
Light attachment knob
Molette de fixation de la lampe
3 4
B
1 2
C
1 2 3
English
3-861-783-14 (1)
WARNING • Battery life of the battery pack is shorter in
cold climates because battery efficiency is
To prevent fire or shock hazard, do not
reduced in cold weather (10°C/50°F or
expose the unit to rain or moisture.
less).
To avoid electrical shock, do not open the
For longer battery life, we recommend the
cabinet. Refer servicing to qualified
following:
personnel only.
– To warm the battery, put it in your
NOTE
pocket. (Do not put the battery pack
This equipment has been tested and found to together with a pocket heat pad.)
comply with the limits for a Class B digital
Just before recording, insert the battery
device, pursuant to Part 15 of the FCC Rules.
pack into the camcorder.
These limits are designed to provide
– Charge the battery using the AC power
reasonable protection against harmful
adaptor at room temperature (from
interference in a residential installation. This
10°C/50°F to 30°C/86°F).
equipment generates, uses, and can radiate
After use
radio frequency energy and, if not installed
• Be sure to turn off the power.
and used in accordance with the instructions,
may cause harmful interference to radio • After the light cools, put it into a case.
communications. • Be sure to remove the battery pack when
However, there is no guarantee that the light is not in use or before you put it
interference will not occur in a particular into a case.
installation. If this equipment does cause
harmful interference to radio or television
reception, which can be determined by Cleaning
turning the equipment off and on, the user is
encouraged to try to correct the interference
Clean the video light with a soft dry cloth. If
by one or more of the following measures:
you clean it with a soft cloth lightly
– Reorient or relocate the receiving antenna.
moistened with a mild detergent solution,
– Increase the separation between the equipment
wipe it with a soft dry cloth after cleaning.
and receiver.
Do not use a damp cloth or any type of
– Connect the equipment into an outlet on a circuit
solvent, such as alcohol or benzine, which
different from that to which the receiver is
might damage the finish.
connected.
– Consult the dealer or an experienced radio/TV
technician for help.
Specifications
You are cautioned that any changes or
modifications not expressly approved in this
Power source
manual could void our authority to operate
Power consumption
this equipment.
Centre luminous intensity
Features
Lighting direction
• 1 bulb (10 W) or 2 bulbs (20 W) switchable
Lighting angle Approx. 26 degrees
(You cannot use 2 bulbs with the NP-F530/
Continuous lighting time
F550/500/510 battery pack.)
• Incorporates a function to prevent extreme
discharge of battery capacity
• Usable with lithium ion battery
• Attachable to a tripod
Precautions
• Use the video light with the NP-F530/
F550/F730/F750/F930/F950/F960/500/
Lighting distance
510/710 battery pack.
• You can use 1 bulb (10 W) with the NP-
F530/F550/500/510 battery pack. If you
use 2 bulbs (20W), the NP-F730/F750/
Approx. 1 m (3
F930/F950/F960/710 battery pack is
Approx. 3 m (9
necessary.
Approx. 5 m (16
Approx. 8 m (26
Caution
Approx. 10 m (32
The front of the video light becomes very
hot when it is in use and for a while after it
is turned off. Color temperature
Do not touch the cover, light bulb, etc.
Average life of bulb
when they are hot.
Dimensions
• Do not spill water on the front glass of the
video light when it is hot. Mass
Optional accessory
• Do not look at the light bulb while it is on.
• Do not place the light near combustible or
Design and specifications are subject to change
volatile solvents such as alcohol or
without notice.
benzine.
• Do not drop any liquid or solid objects into
If you have any questions about this video light,
the video light.
consult your nearest Sony dealer.
• Do not block the ventilation grills.
• Do not leave the light on when not in use.
• Do not turn on the light without the cover
in place.
Lighting tips
• Do not subject the video light to extreme
shock. It may cause the light bulb to burn
Arrange proper lighting to get a clear and
out or shorten the life of the bulb.
beautiful color picture.
• If the voltage drops to a certain extent due
• A realistic picture is composed of natural
to operation of the function to prevent
light and shade.
extreme discharge of battery capacity, the
• Fluorescent lights may produce flickering
light may go out. This is normal.
in pictures.
In this case, turn off the power, and
Using the video light will help you
recharge the battery or use another
produce good pictures without color blurs
charged battery.
and flickering.
• Be sure to turn off the power when you
change the battery pack.
How to direct the video light
When the subject is lit from behind
(backlighting) by other light sources, use the
video light to illuminate the front part of the
subject you want to shoot.
Be sure not to directly shoot the sun with
your video camera recorder.
Using the video
light
(See Fig. A)
Be sure to set the POWER switch to OFF
before attaching the battery pack.
1
Attach a fully charged battery pack to
the video light as shown in the
illustration.
While pressing the battery pack against
the video light, slide the battery pack in
the direction of the arrow.
2
Turn the light attachment knob
anticlockwise to loosen.
3
Attach the video light to the
accessory shoe.
4
While pressing the small button on
the POWER switch, set it to ×1 or ×2.
The video light will turn on.
Note on the power source
You cannot operate the video camera
recorder with the video light's battery pack.
Attach another battery pack to the video
camera recorder.
Notes on the video light
• With the NP-F530/F550/500/510 battery
pack, you cannot use 2 bulbs.
• If the remaining battery time becomes
short, only one of two bulbs will light even
when you use the NP-F730/F750/F930/
F950/F960/710 battery pack for two bulbs.
7.2 V DC
10 W/20 W switchable
Removing the
1 bulb (10 W): Approx. 400 cd
2 bulbs (20 W): Approx. 800 cd battery pack
(See Fig. B)
Horizontal
1
Set the POWER switch to OFF.
2
While pressing the BATT button on
Battery 1 bulb (10 W) 2 bulbs (20 W)
the video light, slide out the battery
Pack (Approx.) (Approx.)
pack in the direction of the arrow.
NP-F550 40 min.
NP-F730 95 min. 35 min.
NP-F750 105 min. 40 min.
Replacing the bulb
NP-F960 210 min. 75 min.
(The above table is an approximation of (See Fig. C)
lighting time with a fully charged battery
pack.) Use a Sony XB-20DX halogen lamp (not
supplied).
1
While pressing the top and bottom
1 bulb 2 bulbs
part of the video light, open the cover
(10 W) (20 W)
towards you.
1
/ ft.) 400 lux 800 lux
5
4 2
/ ft.) 40 lux 80 lux
5 Remove the used bulb holding it at
1 / ft.) 15 lux 30 lux
2 the base then insert a new bulb.
1 / ft.) 4.5 lux 9 lux
3
3
Replace the cover.
4
/ ft.) 3 lux 6 lux
5
Cautions
• The surface of the cover becomes hot when
3,000°K in use. Be sure that the cover is cool
enough to handle before removing.
Approx. 100 hours
• The bulb becomes hot when it is burnt out.
Approx. 48 × 115 × 64 mm (w/h/
Be sure that the bulb is cool enough to
× 4 × 2
d) (1 15 / 5 / 5 / inches)
16 8 8
handle.
Approx. 100 g (3.5 oz)
• Do not touch the reflector of a new bulb
with bare hands.
XB-20DX halogen lamp
Wrap it with a soft dry cloth when
replacing. Clean off fingerprints or dirt if
necessary.
• Insert a new bulb into its outlet at a
straight angle.
Français
AVERTISSEMENT
Entretien
Afin d'éviter tout risque d'incendie ou
d'électrocution, ne pas exposer l'appareil
à la pluie ni à l'humidité. Nettoyez la lampe vidéo avec un chiffon
Pour éviter tout risque de décharge doux et sec. Si vous la nettoyez avec un
chiffon légèrement imprégné d'une solution
électrique, ne pas ouvrir le boîtier. Ne
détergente, essuyez-la ensuite avec un
confier l'entretien qu'à un personnel
chiffon doux et sec. N'utilisez pas de chiffon
qualifié.
imprégné de solvant tel que l'essence ou la
benzine qui risqueraient de ternir la finition
de la lampe.
Caractéristiques
• 1 ampoule (10 W) ou 2 ampoules (20 W)
Spécifications
commutables (Vous ne pouvez pas utiliser
2 ampoules avec les batteries NP-F530/
Alimentation Courant continu 7,2 V
F550/500/510).
Consommation 10 W/20 W, commutable
• Fonction spéciale pour éviter que la
Intensité lumineuse au centre
batterie se décharge excessivement.
1 ampoule (10 W): approx. 400 cd
• Fonctionne sur batterie ionique au lithium.
2 ampoules (20 W): approx. 800 cd
• Peut être fixée à un pied photographique.
Direction de l'éclairage
Horizontal
Angle d'éclairage
Env. 26 degrés
Précautions
Durée d'éclairage continu
• Utilisez la lampe vidéo avec les batteries
Batteries 1 ampoule
(10 W) (Approx.)
NP-F530/F550/F730/F750/F930/F950/
F960/500/510/710. NP-F550 40 min.
• Vous pouvez utiliser une ampoule (10 W)
NP-F730 95 min.
avec les batteries rechargeables NP-F530/
NP-F750 105 min.
F550/500/510. Si vous utilisez 2 ampoules
NP-F960 210 min.
(20 W), les NP-F730/F750/F930/F950/
F960/710 seront nécessaires.
(Le tableau ci-dessus donne une
approximation de la durée d'éclairage avec
une batterie complètement chargée.)
Attention
Distance d'éclairage
Le température de la partie frontale de la
lampe vidéo est extrêmement élevée en
1 ampoule
cours d'utilisation ou juste après l'arrêt.
(10 W)
Ne pas toucher le couvercle ni l'ampoule
Approx. 1 m (3 1 / ft.)
5 400 lux
lorsqu'ils sont chauds.
4
Approx. 3 m (9 / ft.) 40 lux
5
Approx. 5 m (16 1 / ft.) 15 lux
2
• Ne versez pas d'eau sur le verre frontal de Approx. 8 m (26 1 / ft.) 4.5 lux
3
la lampe vidéo lorsqu'elle est chaude.
4
Approx. 10 m (32 / ft.)
5
• Ne regardez pas l'ampoule lorsque la
lampe est allumée.
Température de couleur
• Ne placez pas la lampe à proximité de
3 000°K
combustibles ou de solvants volatiles tels
Durée d'utilisation moyenne d'une ampoule
que l'alcool ou la benzine.
Env. 100 heures
Env. 48 × 115 × 64 mm (1
• Ne laissez pas tomber des liquides ou des
Dimensions
5 × 2 5 po.) (l × h × p)
/ /
corps étrangers dans la lampe vidéo. 8 8
Poids Env. 100 g (3,5 on.)
• Ne bloquez pas les grilles de ventilation.
Accessoire en option
• Ne laissez pas la lampe sous tension
Lampe halogène XB-20DX
lorsque vous ne l'utilisez pas.
• Ne faites pas fonctionner la lampe si le
La conception et les spécifications sont sujettes à
couvercle n'est pas en place.
modifications sans préavis.
• Ne manipulez pas la lampe avec
Pour toute question relative à cet appareil,
brusquerie. L'ampoule pourrait griller ou
consultez votre distributeur Sony local.
sa durée d'utilisation être réduite.
• Si la tension baisse après l'enclenchement
de la fonction anti-décharge de la batterie,
la lampe peut s'éteindre. C'est normal.
Conseils d'éclairage
Dans ce cas, mettez la lampe hors tension
et rechargez la batterie ou utilisez-en une
Pour obtenir des images nettes et de belles
autre chargée.
couleurs, il est indispensable de bien éclairer
• Mettez l'appareil hors tension lorsque vous
la scène.
changez la batterie.
• Une image réaliste est composée de zones
• L'autonomie de la batterie diminue par
d'ombre et de lumière naturelles.
temps froid (10°C/50°F ou moins) parce
• Les lampes fluorescentes ont tendance à
que non efficacité décroît.
produire un scintillement de l'image.
Pour ne pas réduire l'autonomie de la
L'utilisation d'une lampe vidéo améliorera
batterie, il est conseillé de:
la qualité des images et supprimera les
– garder la batterie au chaud, par exemple
couleurs floues et le scintillement.
dans une poche (mais pas avec une
chaufferette de poche). Insérer la batterie
Comment diriger la lampe
rechargeable dans le camescope juste
vidéo
avant une prise de vues.
– recharger la batterie à l'aide de
Lorsque le sujet est éclairé par derrière
l'adaptateur d'alimentation secteur à la
(contre-jour) par d'autres sources
température ambiante d'une pièce lumineuses, utilisez la lampe vidéo pour
(10°C/50°F à 30°C/86°F). éclairer la partie du sujet qui doit être filmée
de l'avant.
Après utilisation
Ne filmez pas directement vers le soleil avec
• N'oubliez pas d'éteindre la lampe.
votre camescope.
• Lorsque la lampe est froide, rangez-la dans
son étui.
• Enlevez la batterie rechargeable si la lampe
n'est pas utilisée ou si elle est rangée dans
un coffret.
Utilisation de la
lampe vidéo
(Voir Fig. A)
Veillez à placer l'interrupteur d'alimentation
POWER sur OFF avant de fixer la batterie.
1
Fixez une batterie complètement
chargée sur la lampe vidéo comme
indiqué sur l'illustration.
Faites glisser la batterie dans le sens de la
flèche tout en maintenant fermement la
batterie contre la lampe vidéo.
2
Tournez la molette de fixation de la
lampe dans le sens contraire des
aiguilles d'une montre pour
desserrer.
3
Fixez la lampe vidéo directement sur
la griffe porte-accessoires.
4
Tout en appuyant sur le petit bouton
situé sur l'interrupteur
d'alimentation POWER, réglez celui-
2 ampoules
ci sur ×1 ou ×2.
(20 W) (Approx.)
La lampe vidéo s'allume.
Remarque sur la source
35 min.
d'alimentation
40 min.
Vous ne pouvez pas utiliser le camescope
75 min.
avec la batterie de la lampe vidéo.
Utilisez une autre batterie pour alimenter le
camescope.
Remarques sur la lampe vidéo
• Avec les batteries NP-F530/F550/500/510,
vous ne pouvez pas utiliser 2 ampoules.
2 ampoules
(20 W) • Si la capacité restante de la batterie est
faible, une seule des deux ampoules
800 lux
s'allumera même si les batteries F730/
80 lux
F750/F930/F950/F960/710 sont utilisées.
30 lux
9 lux
3 lux 6 lux
Dépose de la
batterie
(Voir Fig. B)
1
Placez l'interrupteur d'alimentation
× 4
15 POWER sur OFF.
/
16
2
Tout en appuyant sur la touche BATT
de la lampe vidéo, faites glisser la
batterie dans le sens de la flèche.
Remplacement de
l'ampoule
(Voir Fig. C)
Utilisez une ampoule halogène Sony XB-
20DX (non fournie).
1
Tout en appuyant sur la partie
supérieure et sur la base de la lampe
vidéo, ouvrez le couvercle en tirant
vers vous.
2
Retirez l'ampoule usagée en la tenant
par le culot et placez-en une
nouvelle.
3
Replacez le couvercle.
Attention
• La surface du couvercle devient chaud
lorsque la lampe est allumée. Assurez-vous
que le couvercle est suffisamment froid
avant de le retirer.
• L'ampoule est très chaude lorsqu'elle
grille. Attendez qu'elle soit suffisamment
refroidie pour la sortir.
• Ne touchez pas le réflecteur d'une nouvelle
ampoule à mains nues.
Enveloppez l'ampoule d'un chiffon doux
et sec lors de son remplacement. Si
nécessaire, enlevez les traces de doigt ou
de saletés.
• Introduisez la nouvelle ampoule tout droit
dans sa douille.
