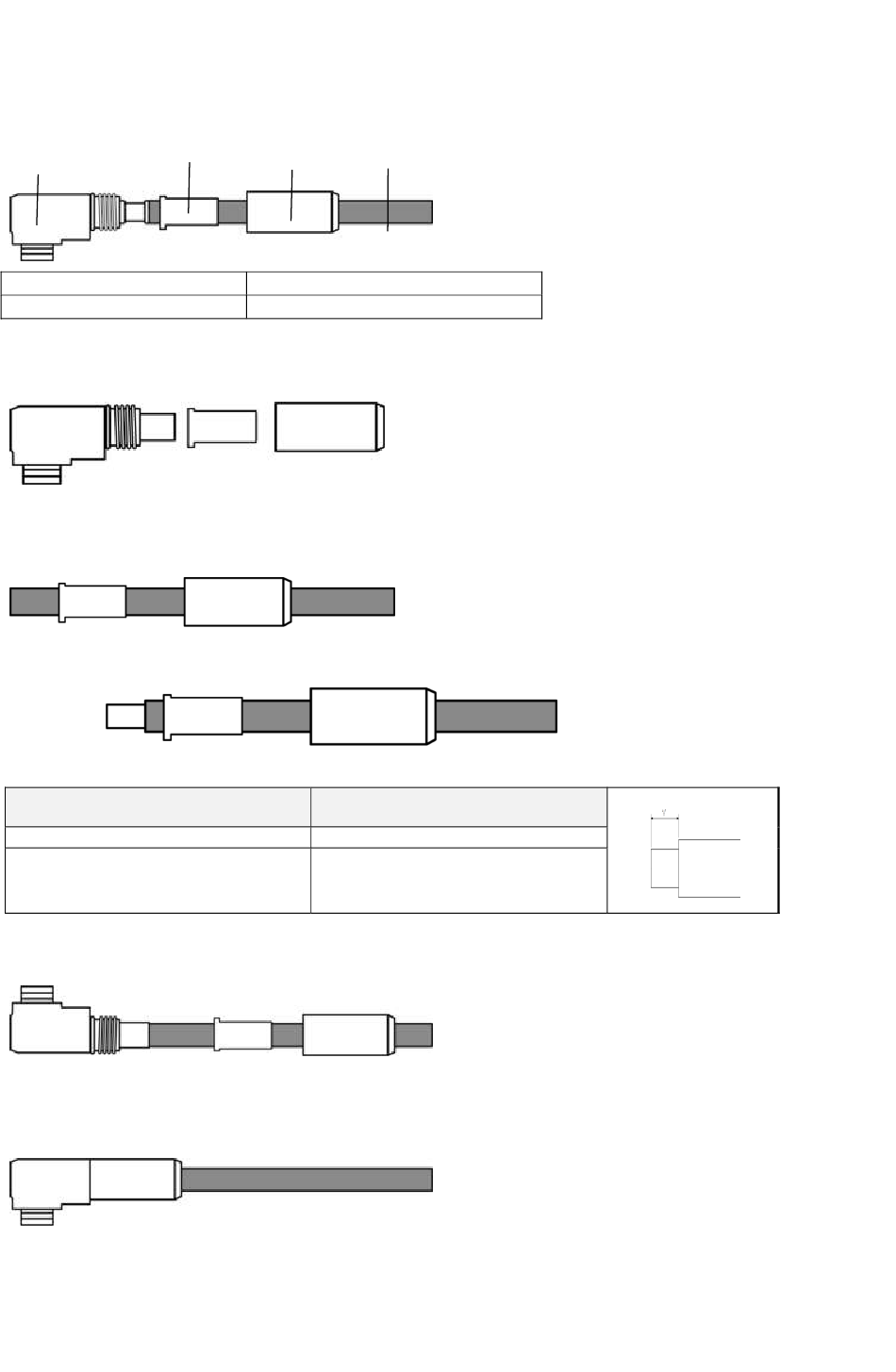

Wie wird ein OT- oder DT-Anschluss gecrimpt?
①
① Anschluss/Stecker
② Dichtungshülse
1) Entfernen Sie die Stecker-Endkappe und die Dichtungshülse vom Stecker.
2) Führen Sie das Kabel durch die Endkappe und die Dichtungshülse.
3) Entfernen Sie eine Länge A der Isolationsschicht des Kabels.
Kabelquerschnitt (mm²)
25
35
4) Führen Sie das abisolierte Kabel in den Stecker ein.
5) Schieben Sie die Dichtungshülse und die Endkappe in Richtung des Steckers und ziehen Sie sie fest. Empfohlenes
Drehmoment: 0,8–1 N·m.
② ③
③ Stecker-Endkappe
④ Kabel
Empfohlene Abisolierlänge A (mm)
④
13+1
15+1
