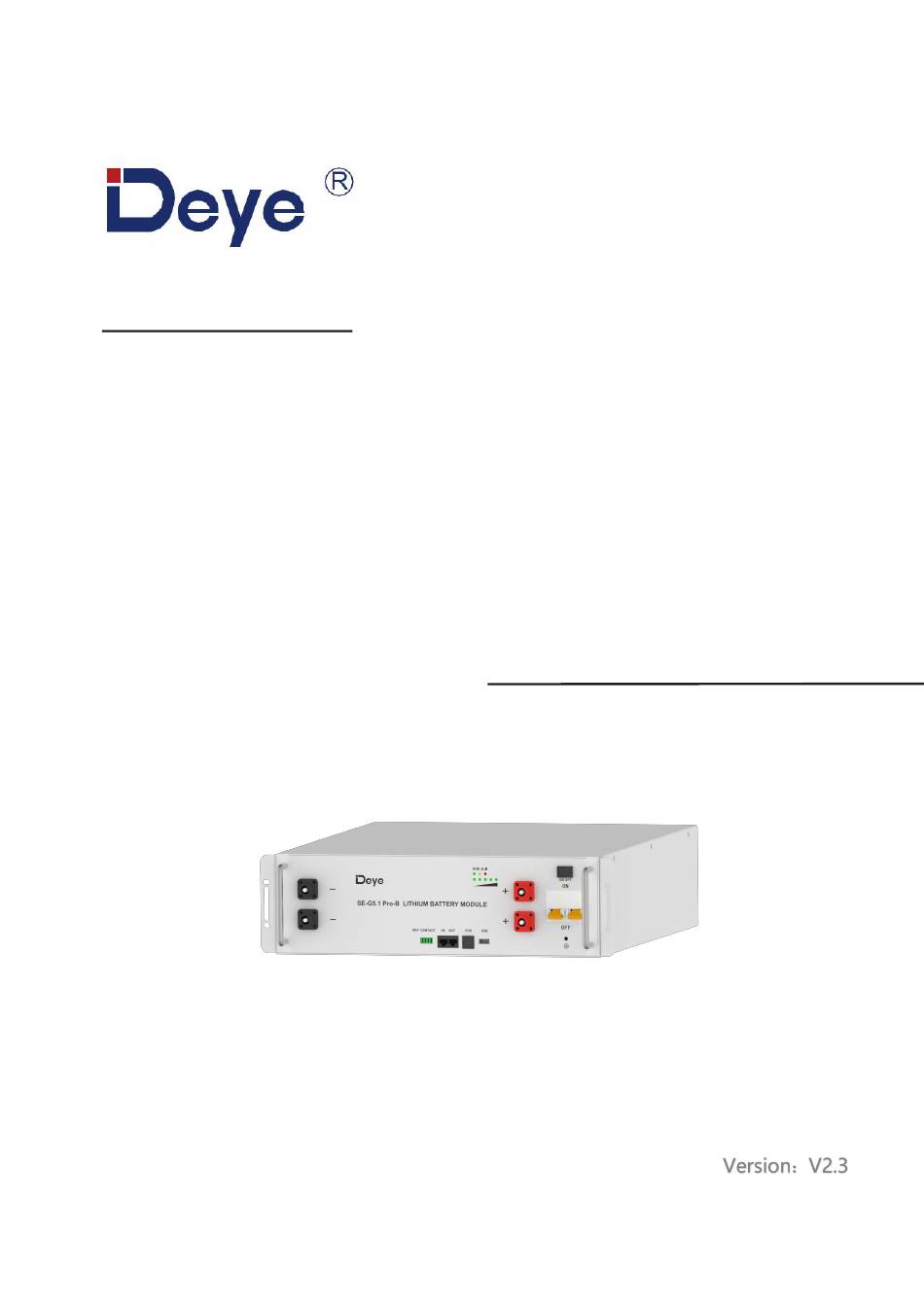

- Seite 1 Benutzerhandbuch LFP-Batterie der Frühjahrsbaureihe SE-G5.1 Pro-B SKU: 9474...
- Seite 2 Beachten Sie die folgenden Anweisungen! Folgende Sicherheitsmaßnahmen sollen Personen- und Sachschäden verhindern. Vor der Montage nehmen Sie unbedingt alle Sicherheitsanweisungen im vorliegenden Dokument zur Kenntnis. Wenn Sie die Anweisungen mit diesem Symbol nicht erfüllen, kann dies zu einem gravierenden Unfall mit Todesfolge oder schweren Verletzungen führen.
-
Seite 3: Vorsichtsmaßnahmen
1. Vorsichtsmaßnahmen 1.1 Allgemeine Sicherheit Bei auslegungsgemäßem Betrieb stellt dieses Produkt eine sichere Spannungsquelle dar. Bei falschen Betriebsbedingungen, Beschädigung, unsachgemäßem Gebrauch und/oder Missbrauch können potenziell gefährliche Umstände wie übermäßige Hitze oder Elektrolytdampf auftreten. Folgende Sicherheitsmaßnahmen und die in diesem Teil beschriebenen Warnmeldungen sollten beachtet werden. -
Seite 4: Produktbeschreibung
Legen Sie keine Werkzeuge oder andere Metallteile auf den Batterien ab. Trennen Sie Ladequelle und Last, bevor Sie die Klemmen verbinden oder abtrennen. Tragen Sie beim Versetzen von Batterien die entsprechende Schutzausrüstung. Öffnen oder beschädigen Sie die Batterien nicht. ... - Seite 5 Abbildung 2-1: Das vordere Bedienfeld 1. Zum Befestigen an einem Schrank. 2. Minusausgangsklemme. 3. RUN-Leuchte: 1 grüne LED leuchtet und zeigt den Batteriebetriebsstatus an Alarmleuchte: die gelbe und die rote LED leuchten auf, wenn eine Warn- oder Schutzfunktion in der Batterie angesprochen hat. 4.
-
Seite 6: Technische Daten
2.2 Technische Daten Tabelle 2-1: Technische Daten Wichtigste Parameter SE-G5.1 Pro-B Batteriechemie LiFePO Kapazität (Ah) Skalierbarkeit Bis zu 64 Packs (327 kWh) parallel (bis zu 32 Packs ohne externe Einrichtung) Nennspannung (V) 51,2 Betriebsspannung (V) 43,2 - 57,6 Energie (kWh) -
Seite 7: Teileliste
3. Entpacken Batterie und Zubehör sind im Karton verpackt. Öffnen Sie ihn mit geeigneten Werkzeugen. Überprüfen Sie die Lieferung anhand der Teileliste. Gewaltsames Auspacken ist strengstens verboten. Wenn ein Bruch oder eine Verformung auffällt, betreiben Sie die Batterie nicht und verständigen Sie uns sofort. 3.1 Teileliste Kontrollieren Sie die Teile beim Auspacken. - Seite 8 2 Ösen Zum Befestigen von Batterien Gestellösen und in einem 19-Zoll-Gestell oder Schraube M4*8 Schrau -schrank Zum Stapeln und Absichern Einfache 4 Stück Stapelhalterung der Batterien Zur Wandmontage des Wandhalterung Batteriepacks Befestigte Wandhalterung M6-Erweiterung Benutzerhandb Tabelle 3-2: Empfohlene Werkzeuge und Instrumente Artikel Verwendungszweck Erscheinungsbild...
-
Seite 9: Sichtkontrolle Der Module
3.2 Sichtkontrolle der Module Nach dem Transport der Module zum Montageort kontrollieren Sie: Äußere mechanische Schäden Beschädigte oder überstehende Schrauben 4. Batteriemontage Dieses System sollte von zugelassenen, geschulten Fachleuten montiert werden, die mit den erforderlichen Instrumenten vertraut sind. Isolierte Werkzeuge (Drehmomentschlüssel, Verlängerungen, Buchsen ... -
Seite 10: Montage Des Batteriemoduls
Klemmgefahr Arbeiten Sie vorsichtig im Gehäuse wegen der Verletzungsgefahr. Schweres Objekt Kann zu Muskelzerrungen oder Rückenverletzungen führen. Beim Bewegen von Wannen, Batterien und anderen schweren Objekten sollten Hebehilfen und korrekte Hebetechniken genutzt werden. 4.1 Montage des Batteriemoduls 1. Transportieren Sie die Batteriemodule zur Montagestelle. 2. - Seite 11 Die Batterie kann in einen 19-Zoll-Schrank oder ein gleichartiges Gestell eingehängt werden. Batteriemodule können im Rahmen der vom Kunden definierten Konfiguration der Batterie in ein Gestell eingesetzt werden Montageweise 3: Wandmontage Der Montageort sollte den Abmessungen der folgenden Abbildung entsprechen: Abbildung 4-1 ~ 10 ~...
- Seite 12 Befestigen Sie mit den 6 Schrauben M4*8 die Festösen des Akkupacks an beiden Enden des Akkus entsprechend der Abbildung 4-2. Abbildung 4-2 b) Wählen Sie den empfohlenen Bohrkopf (Abbildung 4-3) und bohren Sie 4 Löcher von 100 mm - 110 mm Tiefe in die Wand. c) Befestigen Sie die Batterie mit einem geeigneten Hammer an der Wand und setzen Sie die Dehnschrauben in die Löcher ein, wie in Abbildung 4-3 dargestellt.
- Seite 13 Abbildung 4-4 Die Batterie kann in einen 19-Zoll-Schrank oder ein gleichartiges Gestell eingehängt werden. Batteriemodule können im Rahmen der vom Kunden definierten Konfiguration der Batterie in ein Gestell eingesetzt werden. Beachten Sie die zulässigen Montageweisen. ~ 12 ~...
-
Seite 14: Kabelanschluss
5. Kabelanschluss 5.1 Einzelbatterieanschluss Kontrollieren Sie vor dem Anschluss des Kabels an den Wechselrichter, dass sein Ausgangsschalter ausgeschaltet ist. Ansonsten besteht Brand- und Stromschlaggefahr. Kontrollieren Sie vor dem Anschließen, dass die Batterie geschlossen ist. Befolgen Sie die Anweisungen, um das Modul BMS vor Schäden ... - Seite 15 Spannungsanschlüsse wie „+“ und „-“ sind zum Schutz vor Kurzschlüssen mit der Schutzabdeckung abgedeckt (siehe Abbildung 5-1). Sie müssen diese vor dem Anschluss entfernen und sofort danach wieder anbringen. Abbildung 5-1: Installieren Sie das Erdkabel. Schritt 1 Ziehen Sie die Schutzhandschuhe an. Schritt 2 Montieren Sie das Erdkabel der Batterie.
- Seite 16 Abbildung 5-2: Einzelbatterieanschluss 3) Lösen Sie die Minushalteschraube mit dem Kreuzschlitzschraubenzieher und schließen Sie das Minusausgangskabel zwischen Batterieminuspol und Wechselrichter an. Ziehen Sie die Halteschrauben fest, damit die Leitung nicht abfällt. 4) Montieren Sie die Schutzabdeckung. 5) Ordnen Sie die Kabel und befestigen Sie die Batteriekabel mit Kabelbindern an der gelochten Halterung.
-
Seite 17: Kabelanschluss An Batterien In Parallelschaltung
Abbildung 5-3: Kabelanschlüsse zwischen Batterie und Computer 5.2 Kabelanschluss an Batterien in Parallelschaltung 5.2.1. Wenn mehrere Batterien parallel geschaltet sind, Verbinden Sie die Kabel wie folgt. 1. Parallelbetrieb 1 (4 Batterien geeignet für eine Wechselrichterleistung ≤ 12 kW) Zu beachten ist, dass die Höchststromstärke der ersten Batterie 240 A beträgt (die Wechselrichterleistung darf 12 kW nicht überschreiten). - Seite 18 Wenn die Wechselrichterleistung 12 kW übersteigt, ist der Parallelbetrieb 2 erforderlich! 2. Parallelbetrieb 2 (geeignet für eine Wechselrichterleistung ＞ 12 kW) Schaltplan der Parallelschaltung von Anlagenbatterien mit hoher Leistung: ~ 17 ~...
- Seite 19 oder Hochkapazitätssysteme: ~ 18 ~...
-
Seite 20: Anschluss Der Kommunikationsleitung Zwischen Batterie Und Wechselrichter
5.2.2. Verbinden Sie die Kommunikationsleitung (ein handelsübliches RJ45-Netzwerkkabel) zwischen den angrenzenden Batterien wie in Abschnitt 5.2.1 dargestellt. Hinweis: Der PCS-Anschluss der ersten Batterie muss mit der Batteriekommunikationsschnittstelle des Wechselrichters verbunden sein, da der Wechselrichter sonst nicht mit den Batterien kommunizieren kann. Hinweis: Der OUT-Anschluss der ersten Batterie ist mit dem IN-Anschluss der nächsten verbunden usw., damit die Übertragung zwischen mehreren Batterien möglich ist. - Seite 21 (3) Belegung des OUT-Ports 5.3 Sichtkontrolle des Anschlusses Nach dem Batterieanschluss ist Folgendes zu prüfen: Verwendung der Plus- und Minuskabel. Verbindung der Plus- und Minuspole. Alle Schrauben festgezogen. Kabelbefestigung und Erscheinungsbild. Das Kommunikationskabel ist korrekt angeschlossen. ...
-
Seite 22: Inspektion, Reinigung Und Wartung
7. Inspektion, Reinigung und Wartung 7.1 Allgemeine Informationen Die Batterie ist vollständig aufgeladen. Die Montage sollte innerhalb von 3 Monaten nach der Anlieferung abgeschlossen sein; Während der Wartung darf die Batterie nicht wieder in das Gerät eingesetzt werden. Andernfalls nimmt die Leistung der Batterie Schaden;... - Seite 23 7.5 Lagerung Das Produkt sollte in einer trockenen und kühlen Umgebung gelagert werden; Im Allgemeinen beträgt die Höchstlagerdauer bei Raumtemperatur 6 Monate. Wenn die Batterie länger als 6 Monate gelagert wird, sollte die Batteriespannung überprüft werden. Liegt die Spannung über 51,2 V, kann die Batterie weiterhin gelagert werden. Darüber hinaus muss die Spannung mindestens einmal im Monat überprüft werden, bis sie unter 51,2 V liegt.
-
Seite 24: Rückgewinnung
Durchstichen oder Quetschungen. Die Eingangsspannung der Wenn die Batterie Stromschiene überschreitet sich aufgrund des den Normalwert. Die Zellenspannung im Fehlerschutzes Ladezustand ist größer als Die Zellen sind nicht nicht warten lässt, Überspannungsschutz 3,65 V. konsistent. Die Kapazität lassen Sie die Die Batteriespannung ist einiger Zellen verschlechtert Störung durch einen... -
Seite 25: Rückgewinnung Von Anodenwerkstoffen
das erhaltene Al (OH) kann nach Analyse den chemischen Reinheitsgrad erreichen. Der Filterrückstand wird mit Schwefelsäure und Wasserstoffperoxid gelöst, so dass Lithiumeisenphosphat in Form von Fe und Li in die Lösung gelangt und von Ruß- und Kohlenstoffschichten auf der Oberfläche des Lithiumeisenphosphats getrennt wird. Nach Filtration und Abtrennung wird der pH-Wert des Filtrats mit NaOH und Ammoniakwasser eingestellt. - Seite 26 Abschnitt I. Beim Transport von Li-Ionen-Batterien, die der Klasse 9 zugeordnet sind, sind die Klasse 9 „Verschiedene gefährliche Güter“ und die UN-Kennzeichnungsetiketten zu verwenden. Beachten Sie die entsprechenden Transportdokumente. Lithiumbatterien und Lithium-Ionenzellen sind in den USA gemäß Teil 49 des US Federal Regulations Code (49 CFR Abschnitte 105-180) der U.S. Hazardous Materials Regulations erfasst.
- Seite 27 User Manual Spring series LFP Battery SE-G5.1 Pro-B ~ 26 ~...
