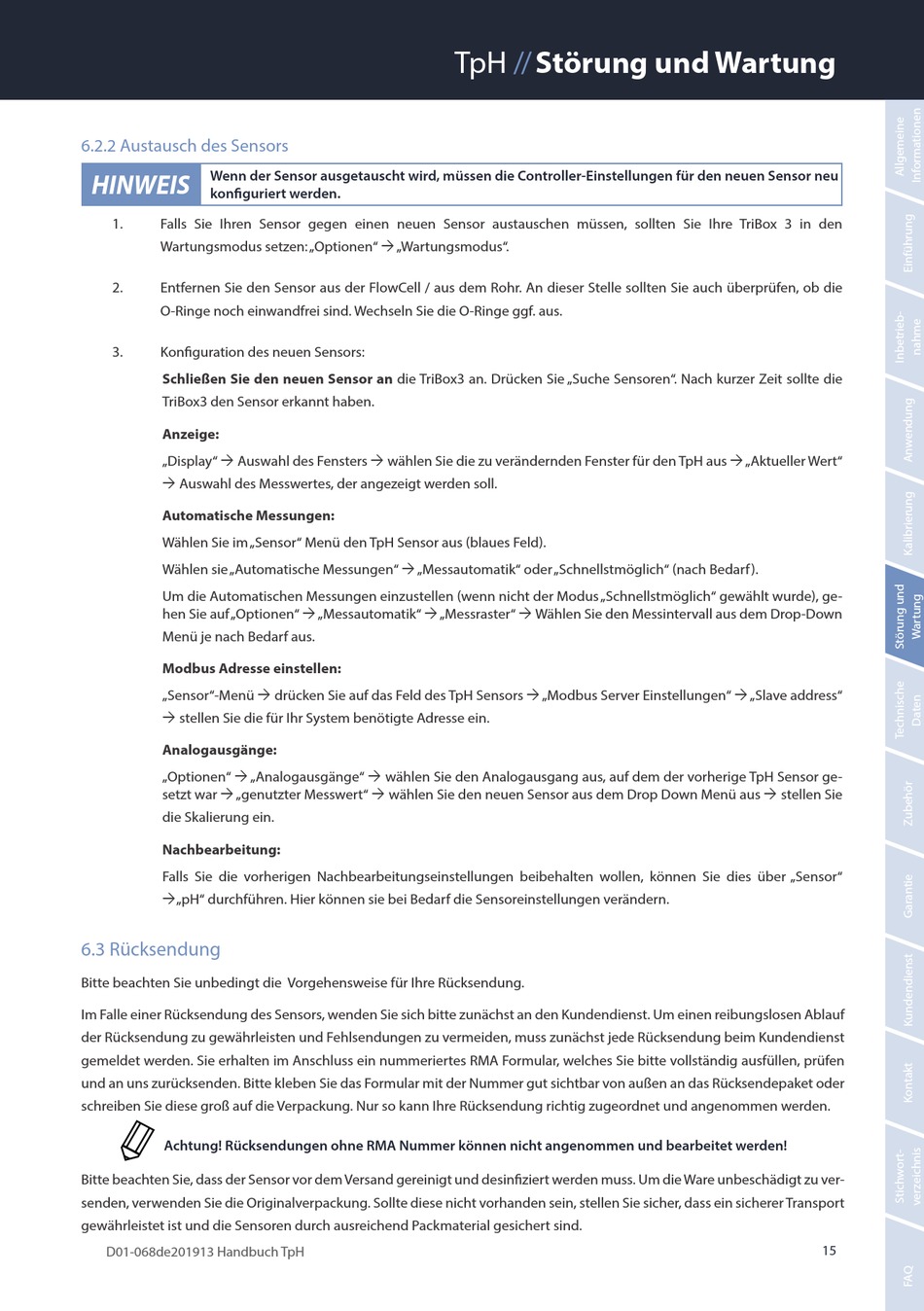

6.2.2 Austausch des Sensors

Wenn der Sensor ausgetauscht wird, müssen die Controller-Einstellungen für den neuen Sensor neu
HINWEIS
konfiguriert werden.
1. Falls Sie Ihren Sensor gegen einen neuen Sensor austauschen müssen, sollten Sie Ihre TriBox 3 in den
Wartungsmodus setzen: „Optionen"  „Wartungsmodus".
2. Entfernen Sie den Sensor aus der FlowCell / aus dem Rohr. An dieser Stelle sollten Sie auch überprüfen, ob die
O-Ringe noch einwandfrei sind. Wechseln Sie die O-Ringe ggf. aus.
3. Konfiguration des neuen Sensors:
Schließen Sie den neuen Sensor an die TriBox3 an. Drücken Sie „Suche Sensoren". Nach kurzer Zeit sollte die
TriBox3 den Sensor erkannt haben.
Anzeige:
„Display"  Auswahl des Fensters  wählen Sie die zu verändernden Fenster für den TpH aus  „Aktueller Wert"
 Auswahl des Messwertes, der angezeigt werden soll.
Automatische Messungen:
Wählen Sie im „Sensor" Menü den TpH Sensor aus (blaues Feld).
Wählen sie „Automatische Messungen"  „Messautomatik" oder „Schnellstmöglich" (nach Bedarf ).
Um die Automatischen Messungen einzustellen (wenn nicht der Modus „Schnellstmöglich" gewählt wurde), ge-
hen Sie auf „Optionen"  „Messautomatik"  „Messraster"  Wählen Sie den Messintervall aus dem Drop-Down
Menü je nach Bedarf aus.
Modbus Adresse einstellen:
„Sensor"-Menü  drücken Sie auf das Feld des TpH Sensors  „Modbus Server Einstellungen"  „Slave address"
 stellen Sie die für Ihr System benötigte Adresse ein.
Analogausgänge:
„Optionen"  „Analogausgänge"  wählen Sie den Analogausgang aus, auf dem der vorherige TpH Sensor ge-
setzt war  „genutzter Messwert"  wählen Sie den neuen Sensor aus dem Drop Down Menü aus  stellen Sie
die Skalierung ein.
Nachbearbeitung:
Falls Sie die vorherigen Nachbearbeitungseinstellungen beibehalten wollen, können Sie dies über „Sensor"
„pH" durchführen. Hier können sie bei Bedarf die Sensoreinstellungen verändern.
6.3 Rücksendung
Bitte beachten Sie unbedingt die Vorgehensweise für Ihre Rücksendung.
Im Falle einer Rücksendung des Sensors, wenden Sie sich bitte zunächst an den Kundendienst. Um einen reibungslosen Ablauf
der Rücksendung zu gewährleisten und Fehlsendungen zu vermeiden, muss zunächst jede Rücksendung beim Kundendienst
gemeldet werden. Sie erhalten im Anschluss ein nummeriertes RMA Formular, welches Sie bitte vollständig ausfüllen, prüfen
und an uns zurücksenden. Bitte kleben Sie das Formular mit der Nummer gut sichtbar von außen an das Rücksendepaket oder
schreiben Sie diese groß auf die Verpackung. Nur so kann Ihre Rücksendung richtig zugeordnet und angenommen werden.
Achtung! Rücksendungen ohne RMA Nummer können nicht angenommen und bearbeitet werden!
Bitte beachten Sie, dass der Sensor vor dem Versand gereinigt und desinfiziert werden muss. Um die Ware unbeschädigt zu ver-
senden, verwenden Sie die Originalverpackung. Sollte diese nicht vorhanden sein, stellen Sie sicher, dass ein sicherer Transport
gewährleistet ist und die Sensoren durch ausreichend Packmaterial gesichert sind.
D01-068de201913 Handbuch TpH
Störung und Wartung
TpH //
15
