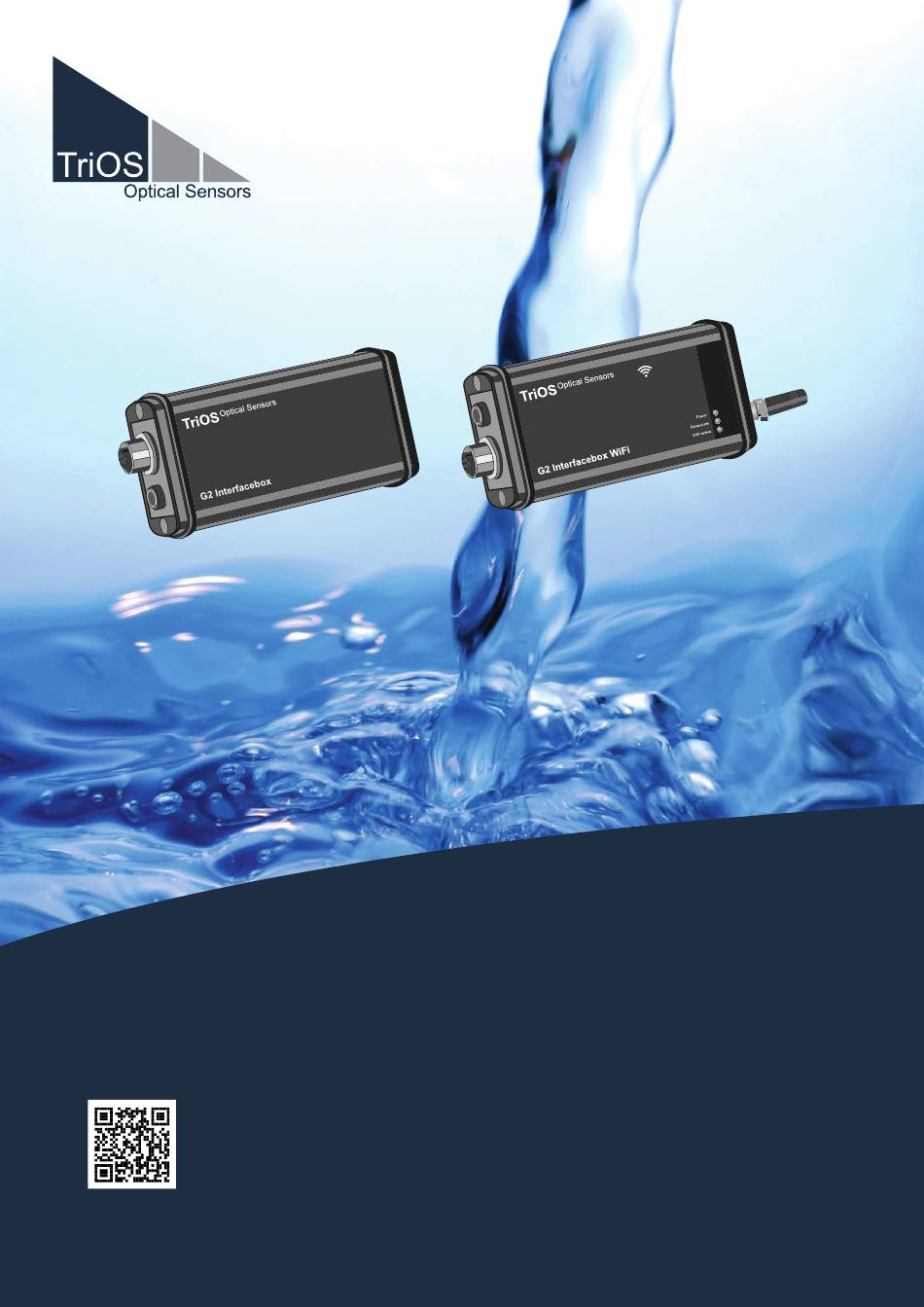

- Seite 1 G2 InterfaceBox Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
G2 InterfaceBox // Inhaltsverzeichnis Inhaltsverzeichnis 1 Allgemeine Informationen 1.1 Einleitung 1.2 Gesundheits- und Sicherheitshinweise 1.3 Warnhinweise 1.4 Anwender- und Bedienungsanforderungen 1.5 Bestimmungsgemäße Verwendung 1.6 Entsorgungshinweise 1.7 Zertifikate und Zulassungen 2 Einführung 2.1 Produktidentifizierung 2.2 Lieferumfang 2.3 Aufbau und Funktion 3 Inbetriebnahme 3.1 Verbindungsaufbau... -
Seite 3: Allgemeine Informationen
Wir freuen uns, dass Sie sich für die G2 InterfaceBox entschieden haben. Die G2 InterfaceBox gibt es in der Variante mit und ohne WiFi. Mit ihr können die G2-Sensoren der TriOS GmbH konfiguriert und gesteuert werden. Dieses erfolgt über das Web-Interface der G2-Sensoren. Der Zu- gang erfolgt dabei entweder über eine WiFi- oder LAN-Verbindung. -
Seite 4: Gesundheits- Und Sicherheitshinweise
Geräte, die starke elektromagnetische Wellen ausstrahlen, können die Messdaten beeinflussen oder zu ei- ner Fehlfunktion des Sensors führen. Vermeiden Sie den Betrieb der folgenden Geräte mit dem TriOS Sen- sor in einem Raum: Mobiltelefone, schnurlose Telefone, Sende-/Empfangsgeräte oder andere elektrische Geräte, die elektromagnetische Wellen erzeugen. -
Seite 5: Anwender- Und Bedienungsanforderungen
Überwachung und Interpretation der Messwerte. 1.4 Anwender- und Bedienungsanforderungen Die G2 InterfaceBox wurde als Zubehörteil für G2-Sensoren und damit für den Einsatz in Industrie und Wis- senschaft entwickelt. Zielgruppe für die Bedienung der G2 InterfaceBox ist technisch versiertes Fachperso- nal in Betrieben, Kläranlagen, Wasserwerken und Instituten. -
Seite 6: G2 Interfacebox // Einführung
2 Einführung 2.1 Produktidentifizierung Alle Produkte der TriOS Mess- und Datentechnik GmbH werden mit einem Produktetikett versehen, auf dem deutlich die Produktbezeichnung abgebildet ist. Zudem befindet sich auf dem Gerät ein Typenschild mit folgenden Angaben, anhand derer Sie das Produkt eindeutig identifizieren können:... -
Seite 7: Lieferumfang
2.3 Aufbau und Funktion Die G2 InterfaceBox ist universell für alle G2-Sensoren der TriOS Mess- und Datentechnik GmbH verwend- bar und dient sowohl dem Verbindungsaufbau als auch der Spannungsversorgung für die Sensoren. Es gibt die G2 InterfaceBox in den zwei Varianten mit und ohne WiFi. - Seite 8 G2 InterfaceBox // Einführung G2 InterfaceBox Am Gehäuse der G2 InterfaceBox befinden sich drei Steckverbinder: Spannungsversorgung 12 oder 24 VDC; 2,1 mm Hohlstecker Sensoranschluss 8-pin-M12 Ethernet-Anschluss RJ-45-Buchse G2 InterfaceBox WiFi Status LED WiFi Power: Gerät eingeschaltet, Versorgungsspannung OK SensorLink: Sensor angeschlossen: an / Datentransfer: blinkt...
-
Seite 9: Inbetriebnahme
3.1 Verbindungsaufbau Gehen Sie wie folgt vor, um einen G2-Sensor mittels der G2 InterfaceBox bzw. der G2 InterfaceBox WiFi mit einem Ethernet-fähigen Gerät (wie z.B. einem PC oder Notebook) zu verbinden: Stellen Sie sicher, dass der Ethernet-Adapter Ihres Geräts für das automatische Beziehen der Netzwer- keinstellungen (IP-Adresse und DNS-Server) konfiguriert ist. -
Seite 10: G2 Interfacebox // Anwendung
4.1 Netzwerk Netzwerk mit einem einzelnen G2-Sensor Die einfachste Art eine Verbindung mit einem G2-Sensor aufzubauen ist mit der G2 InterfaceBox. Sie dient sowohl dem Verbindungsaufbau als auch der Spannungsversorgung für den Sensor und ist universell für alle TriOS G2-Sensoren verwendbar. - Seite 11 G2 InterfaceBox // Anwendung Die folgenden Abbildungen zeigen beispielhaft unterschiedliche Arten, ein Sensornetzwerk aufzubauen. G2-Sensoren können immer nur von einem Ethernet-fähig Gerät aus gleichzeitig verwendet werden. Werden mehrere Sensoren in einem Netzwerk verwendet, ist das Web-Interface über den Host- namen http://Sensor-Name>_<Sensor-ID>/ bzw. über die zugewiesene IP erreichbar. Fragen Sie Ihren Netzwerkadministrator um Rat.
-
Seite 12: Kalibrierung
G2 InterfaceBox // Kalibrierung 5 Kalibrierung Entfällt bei diesem Gerät. D01-054de202505 G2 InterfaceBox Handbuch... -
Seite 13: Störung Und Wartung
(wie unter 3.1 Verbindungsaufbau beschrieben). Sollte es bei der G2 InterfaceBox WiFi zu Störungen bei der Verbindung mit den Sensoren kommen, so star- ten Sie erneut einen Versuch und bedenken Sie, dass die InterfaceBox WiFi bis zu 30 s benötigt, bis sie voll- ständig einsatzbereit ist - erkennbar an der „WiFi active“... -
Seite 14: Technische Daten
G2 InterfaceBox // Technische Daten 7 Technische Daten 7.1 Technische Spezifikationen ENERGIEVERSORGUNG Spannungsversorgung 24 VDC (± 10 %) Leistungsaufnahme ≤ 1,5 W plus Sensor (nur Variante WiFi) SENSORSCHNITTSTELLEN Anschluss 1x M12-Steckverbinder für TriOS G2-Sensoren Standard IEEE 802.3 Protokoll Web-Interface (nur bei G2-Sensoren) -
Seite 15: Äußere Abmessungen
G2 InterfaceBox // Technische Daten 7.2 Äußere Abmessungen D01-054de202505 G2 InterfaceBox Handbuch... -
Seite 16: G2 Interfacebox // Zubehör
G2 InterfaceBox // Zubehör 8 Zubehör Auslieferungszubehör Siehe Kapitel 2.2 Lieferumfang. D01-054de202505 G2 InterfaceBox Handbuch... -
Seite 17: Garantie
G2 InterfaceBox // Garantie 9 Garantie Die Garantiedauer unserer Geräte beträgt innerhalb der EU und den USA 2 Jahre ab Datum der Rechnung. Außerhalb beträgt sie 1 Jahr. Ausgeschlossen von der Garantie sind alle normalen Verbrauchsmaterialien (je nach Produkt, z.B. Lichtquellen oder Fenster). -
Seite 18: Technischer Support
G2 InterfaceBox // Technischer Support 10 Technischer Support Sollten Sie ein Problem mit einem TriOS Sensor / einem TriOS Gerät haben, wenden Sie sich bitte an den technischen Support von TriOS. Wir empfehlen, Sensoren alle 2 Jahre zwecks Wartung und Kalibrierung einzuschicken. Dafür fordern Sie bitte eine RMA-Nummer vom technischen Support an. -
Seite 19: Kontakt
G2 InterfaceBox // Kontakt 11 Kontakt Wir arbeiten permanent an der Verbesserung unserer Geräte. Bitte besuchen Sie auch unsere Webseite, um Neuigkeiten zu erfahren. Wenn Sie einen Fehler in einem unserer Geräte oder Programme gefunden haben oder zusätzliche Funktio- nen wünschen, melden Sie sich bitte bei uns: Technischer Support: support@trios.de... -
Seite 20: Stichwortverzeichnis
G2 InterfaceBox // Stichwortverzeichnis 12 Stichwortverzeichnis Abmessungen......................................15 Aufbau und Funktion....................................7 Bedienungsanforderungen................................... 5 Bestimmungsgemäße Verwendung................................5 Elektromagnetische Wellen..................................4 Entsorgung........................................5 G2-Sensor........................................10 Garantie........................................17 Gesundheits- und Sicherheitshinweise................................ 4 Konformitätserklärung....................................21 Kontakt........................................19 Lieferumfang........................................ 7 Netzwerk........................................10 Produktidentifizierung....................................6 Rücksendung...................................... -
Seite 21: Anhang
Bürgermeister-Brötje-Str. 25 D- 26180 Rastede Konformitätserklärung Declaration of Conformity Déclaration de Conformité Die TriOS GmbH bescheinigt die Konformität für das Produkt The TriOS GmbH herewith declares conformity of the product TriOS GmbH déclare la conformité du produit Bezeichnung G2 InterfaceBox... - Seite 22 TriOS Mess- und Datentechnik GmbH Bgm.-Brötje-Str. 25 · 26180 Rastede · Deutschland Tel +49 (0)4402 69670-0 Fax +49 (0)4402 69670-20 info@trios.de www.trios.de...
