Inbetriebnahme

3 Inbetriebnahme
Dieses Kapitel behandelt die Inbetriebnahme des Sensors. Achten Sie besonders auf diesen Abschnitt und befolgen Sie die
Sicherheitsvorkehrungen, um den Sensor vor Schäden und Sie selbst vor Verletzungen zu schützen.
Bevor der Sensor in Betrieb genommen wird, ist darauf zu achten, dass er sicher befestigt ist und alle Anschlüsse richtig an-
geschlossen sind.

3.1 Elektrische Installation

HINWEIS
Der Sensor kann mit 12...24 VDC betrieben werden.

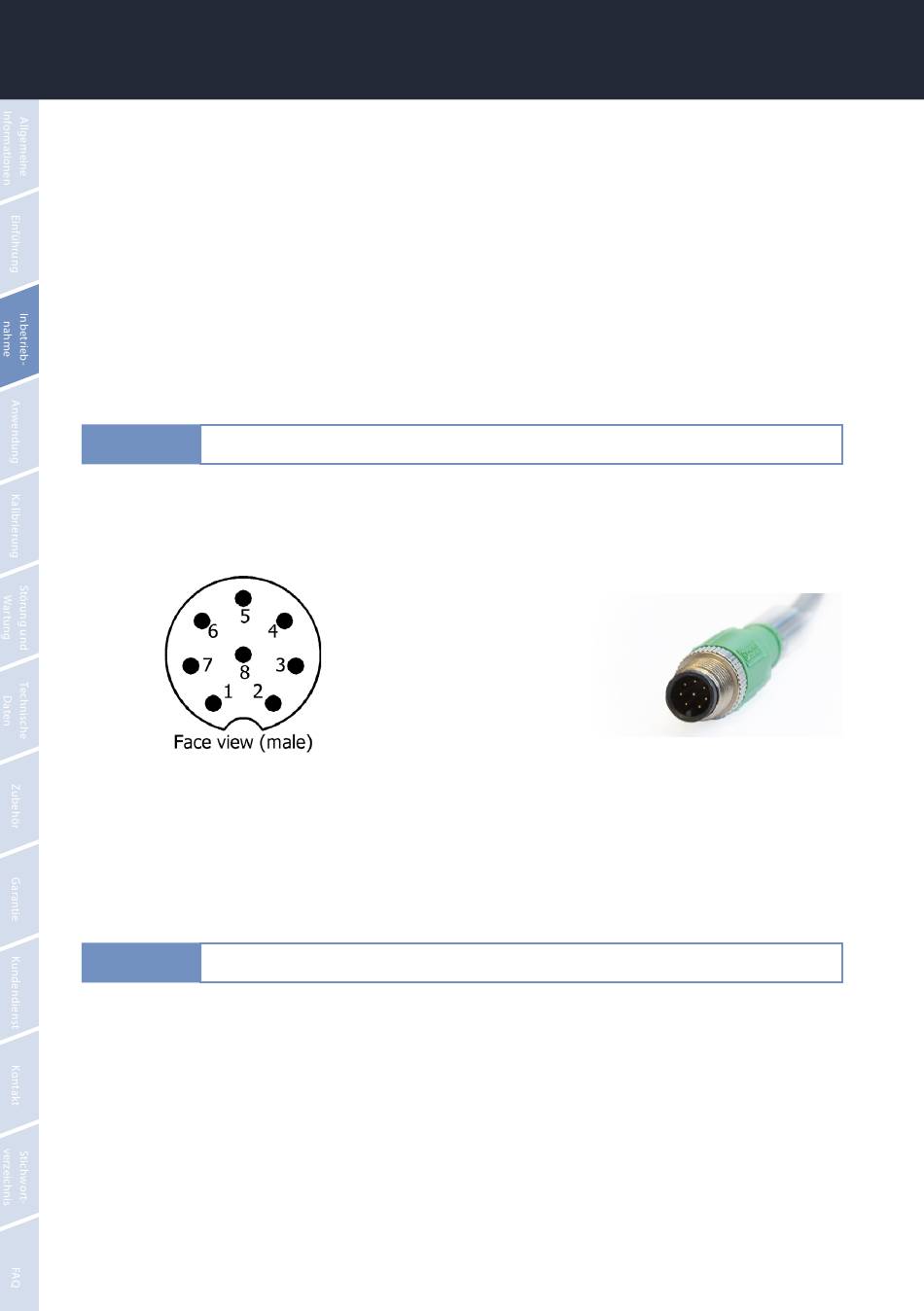

3.1.1 Festes Kabel mit M12-Industriestecker
Der Sensor ist bereit für die Inbetriebnahme sobald die Montage von Zubehörteilen abgeschlossen ist, er mit Ihrem Kontroll-
gerät verbunden und die Konfigurierung abgeschlossen ist.
Stellen Sie die korrekte Polarität der Versorgungsspannung sicher, da sonst der Sensor beschädigt
HINWEIS
werden kann.
3.2 Schnittstelle

3.2.1 Serielle Schnittstelle

Die serielle Schnittstelle des Sensors ist RS-485 (9600/8-N-1).
Bei RS-485 sind Spannungen von –5 V bis +5 V gegenüber Ground möglich. RS-485 verwendet ein differenzielles Signal, wobei
auf die B-Leitung das vorzeichennegierte Potential der A-Leitung gelegt wird. Entscheidend ist die Differenz A-B, wodurch die
Übertragung weitestgehend robust gegenüber einwirkender Störsignale ist.
Das verwendete Protokoll ist Modbus RTU. Eine detaillierte Beschreibung des Modbus RTU Protokolls für TpH finden Sie im
Anhang.
8
// TpH
1. RS-485 A
2. RS-485 B
3. nicht belegt
4. nicht belegt
5. nicht belegt
6. nicht belegt
7. Ground (Power + Ser. Interface)
8. Power 12...24 VDC
D01-068de201913 Handbuch TpH
