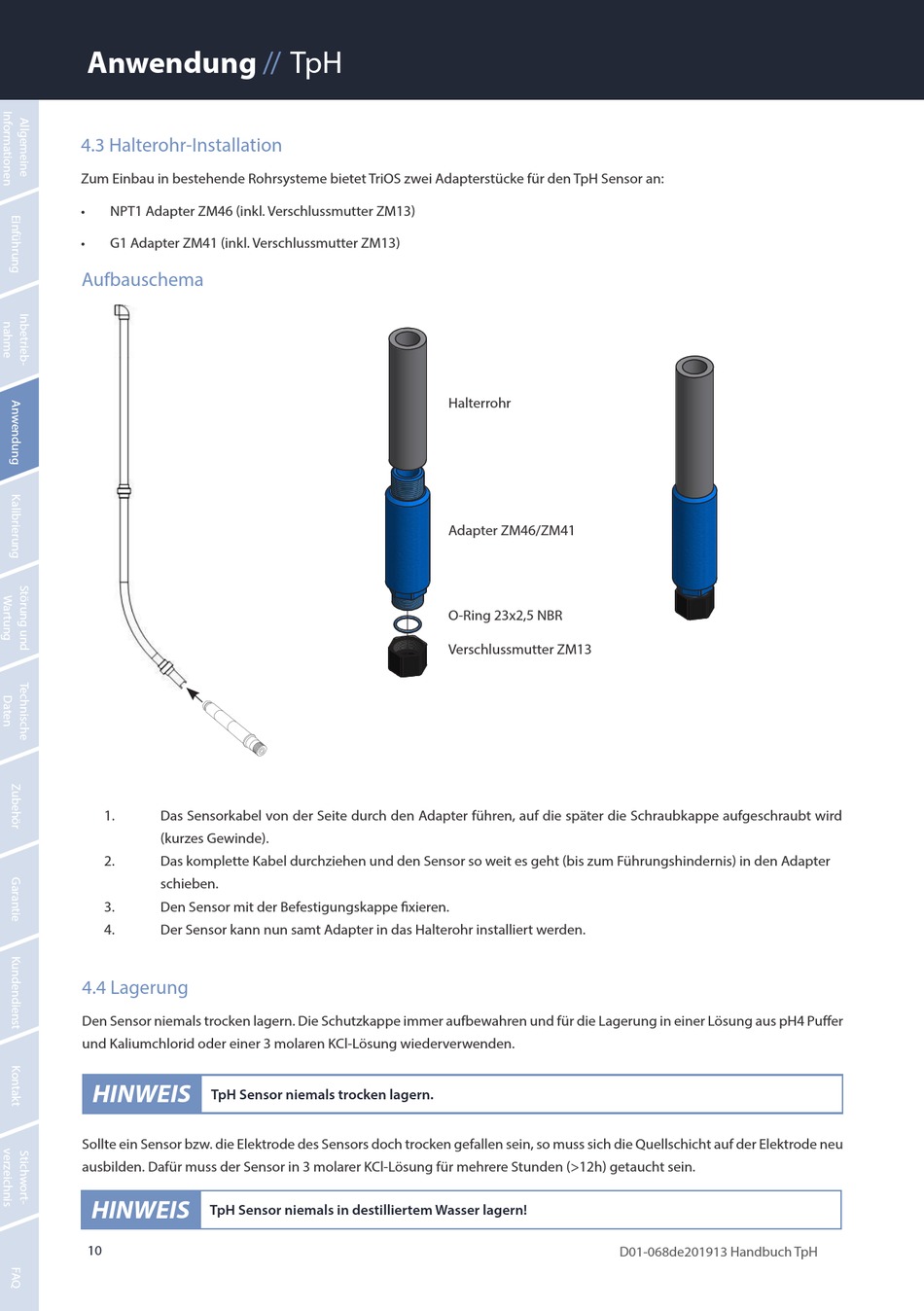

4.3 Halterohr-Installation

Nozzle
Zum Einbau in bestehende Rohrsysteme bietet TriOS zwei Adapterstücke für den TpH Sensor an:
• NPT1 Adapter ZM46 (inkl. Verschlussmutter ZM13)
Long pole
The long poles are available in elbow version, for installations in aeration basin, and straight, for
• G1 Adapter ZM41 (inkl. Verschlussmutter ZM13)
applications in open channel. Every pole is equipped with an elbowed shutter and with waterproofness
joints. The lower part includes a nozzle which is adapted to the sensor what assures its mechanical

Aufbauschema

support.
AQUALABO CONTROLE
35 Rue Michel Marion – 56850 CAUDAN, FRANCE
Tel.: +33(0)2 97 89 25 30 – Fax: +33(0)2 97 76 55
1. Das Sensorkabel von der Seite durch den Adapter führen, auf die später die Schraubkappe aufgeschraubt wird
(kurzes Gewinde).
2. Das komplette Kabel durchziehen und den Sensor so weit es geht (bis zum Führungshindernis) in den Adapter
schieben.
3. Den Sensor mit der Befestigungskappe fixieren.
4. Der Sensor kann nun samt Adapter in das Halterohr installiert werden.

4.4 Lagerung

Den Sensor niemals trocken lagern. Die Schutzkappe immer aufbewahren und für die Lagerung in einer Lösung aus pH4 Puffer
und Kaliumchlorid oder einer 3 molaren KCl-Lösung wiederverwenden.
HINWEIS
Sollte ein Sensor bzw. die Elektrode des Sensors doch trocken gefallen sein, so muss sich die Quellschicht auf der Elektrode neu
ausbilden. Dafür muss der Sensor in 3 molarer KCl-Lösung für mehrere Stunden (>12h) getaucht sein.
