Holy Stone HS360E Gebrauchsanweisung
Inhaltsverzeichnis
Quicklinks
HS360E
+1(833)766-4733
V 2.1
Inhaltsverzeichnis
Produktbeschreibung
01
PACKUNGSINHALT
02
ABBILDUNGEN DER DROHNE
03
ABBILDUNGEN DES TRANSMITTERS
Produktfunktionen
29
FLUGFUNKTIONEN
35
APP-FUNKTIONEN
51
STABILISIERUNGSFUNKTIONEN
Anleitung zum Betrieb
09
AUFLADEN
17
11
VORBEREITUNG VOR DEM FLUG
16
VORFLUG-CHECKLISTE
54
TECHNISCHE DATEN
56
57
58
INFORMATION ZUR EINHALTUNG
FLUG
Inhaltsverzeichnis
Verwandte Anleitungen für Holy Stone HS360E
Inhaltszusammenfassung für Holy Stone HS360E
-

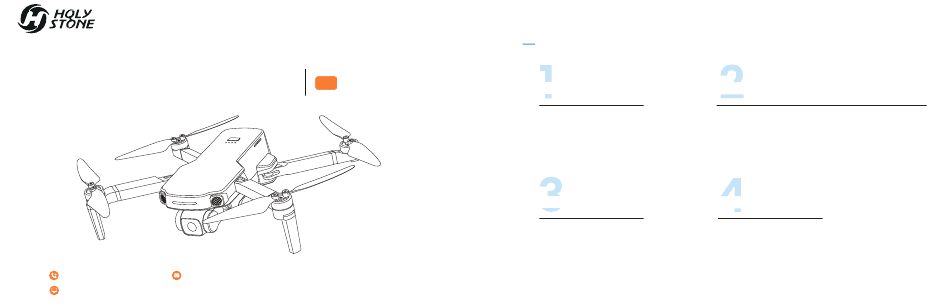

Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis HS360E Gebrauchsanweisung V 2.1 Produktbeschreibung Anleitung zum Betrieb PACKUNGSINHALT AUFLADEN FLUG ABBILDUNGEN DER DROHNE VORBEREITUNG VOR DEM FLUG ABBILDUNGEN DES TRANSMITTERS VORFLUG-CHECKLISTE Anhang Produktfunktionen FLUGFUNKTIONEN TECHNISCHE DATEN KONTAKTIEREN SIE UNS APP-FUNKTIONEN FEHLERBEHEBUNG STABILISIERUNGSFUNKTIONEN usa@holystone.com (USA) eu@holystone.com (EU) +1(833)766-4733 INFORMATION ZUR EINHALTUNG au@holystone.com(AU) -
Seite 2: Lesehinweis
Anleitungsvideos abrufen Lesehinweis Um sicherzustellen, dass Sie das Produkt sicher und korrekt verwenden, scannen Sie den untenstehenden QR-Code, um unsere Anleitungsvideos anzusehen Icon “ ” wichtige Vorsichtsmaßnahmen. “ ” Tipps für Betrieb und Anwendung. Die HS FLY App herunterladen Empfohlene Schritte Scannen Sie einfach den QR-Code unten. -
Seite 3: Produktbeschreibung
PRODUKTBESCHREIBUNG PRODUKTBESCHREIBUNG 1.1 PACKUNGSINHALT >> 1.2 ABBILDUNGEN DER DROHNE >> Drohne Kameradeckel Kamera Netztaste Status-LEDs der Batterie Propeller B Propeller A HS360E Status-LED der Drohne Optical-Flow-Modul Gebrauchsanweisung V2.1 Propeller A Propeller B +1 (833) 766-4733 usa@holystone.com (USA) eu@holystone.com (EU) www.holystone.com ca@holystone.com (CA) -
Seite 4: Vorderseite
PRODUKTBESCHREIBUNG PRODUKTBESCHREIBUNG 1.3 ABBILDUNGEN DES TRANSMITTERS >> Funktionen des Transmitters Oberseite： Vorderseite： Handyhalter Eine-Taste Aufhebung/Landung: Not-Aus: kurz drücken halten Linker Joystick Geschwindigkeitschalter: Tempomat: kurz drücken halten Fotoaufnahme LCD-Anzeige Batteriestand prüfen: Rechter Joystick kurz drücken Netztaste: Kurz drücken, dann halten Unterseite： GPS-Schalter: Return-to-Home: halten... -
Seite 5: Lcd-Bildschirm
PRODUKTBESCHREIBUNG PRODUKTBESCHREIBUNG 1.3 ABBILDUNGEN DES TRANSMITTERS >> LCD-Bildschirm Wifi-Signal des Transmitters Sender Batteriestand GPS Signal Sender Signal Kamera Status Flug Geschwindigkeit Drohne Batteriestand Flug Distanz System Status Prompt Vertikale Geschwindigkeit Flug Höhe Horizontale Geschwindigkeit Wenn der Batteriestand des Transmitters niedrig ist, beginnt sein Icon zu blinken ( Wenn dies geschieht, bringen Sie die Drohne bitte sofort auf den Boden und laden Sie den Transmitter auf. - Seite 6 PRODUKTBESCHREIBUNG PRODUKTBESCHREIBUNG 1.3 ABBILDUNGEN DES TRANSMITTERS >> Joystick-Modus Mode 1： (Rechter Joystick als Gas-Joystick) Halten Sie die Taste ( ) gedrückt, drücken Sie den Netzschalter ( ) des Transmitters einmal kurz und halten Sie ihn dann so lange, bis der Transmitter Mode 2：...
-
Seite 7: Der Transmitter
ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.1 AUFLADEN>> 2.1 AUFLADEN>> Batterie der Drohne： Der Transmitter： USB-Adapter USB-Adapter (5V/3A) (5V/3A) Powerbank Powerbank Stecken Sie den Type-C-Stecker des Ladekabels in den Type-C-Anschluss des Transmitters. Setzen Sie die Batterien in das Ladehub ein und verbinden Sie das Hub mit einem Stecken Sie das andere Ende des Kabels in einen USB-Adapter (5V/3A) oder eine Power- Typ-C-Ladekabel. -
Seite 8: Vorbereitung Vor Dem Flug
ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.2 VORBEREITUNG VOR DEM FLUG >> 2.2 VORBEREITUNG VOR DEM FLUG >> Arme Kameradeckel Batterie der Drohne Vordere Arme Entfernen： Installation： Hintere Arme Ziehen Sie den Kame- Lösen Sie die Schließe Schieben Sie die Batterie in den Drücken Sie auf den Schnappver- radeckel vorsichtig n- am Kameradeckel. -
Seite 9: Anleitung Zum Betrieb
ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.2 VORBEREITUNG VOR DEM FLUG >> 2.2 VORBEREITUNG VOR DEM FLUG >> Propeller TF-Karte Installation： Abnehmen： marked Drehen Sie die Schrauben mit dem Montieren Sie die markierten Propeller auf die Schraubendreher gegen den Uhrzei- markierten Motorwellen. -
Seite 10: Vorflug-Checkliste
ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.2 VORBEREITUNG VOR DEM FLUG >> 2.3 VORFLUG-CHECKLISTE>> Joysticks Vergewissern Sie sich, dass der Vergewissern Sie sich, dass Stellen Sie sicher, dass die Transmitter, das Mobiltelefon die Batterie der Drohne und P r o p e l l e r u n d d i e A r m e und die Batterie der Drohne die Propeller fest installiert vollständig ausgefaltet sind. -
Seite 11: Das Einschalten Des Transmitters
ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.4 FLUG >> Kopplung Das Einschalten des Transmitters Kurz drücken Sie die Netztaste ( ) einmal, dann drücken und halten Sie sie für 3 Sekunden, um · Alle in diesem Handbuch gezeigten Vorgänge werden im MODE 2 demonstriert. die Drohne einzuschalten. -
Seite 12: Verbindung
ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.4 FLUG >> Verbindung Starten Sie die App "HS FLY" und öffnen Sie die Live-Feed-Schnittstelle. Handyanschluss： Ziehen Sie den Handyhalter heraus. Wählen Sie das passende Verbindungskabel (Type-C, Micro-USB oder Lightning) aus dem Paket. Verbinden Sie das Ende mit dem Transmitter-Symbol ( ) mit dem Transmitter und stecken Sie das andere Ende in Ihr Handy. -
Seite 13: Kompasskalibrierung
ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.4 FLUG >> Kompasskalibrierung SCHRITT 3 Richten Sie die Vorderseite der Drohne SCHRITT 1 nach oben und drehen Sie sie, bis der Drücken Sie beide Joysticks gleichzeitig in Transmitter erneut piept. Die Kompass- Richtung der inneren, oberen Ecken, um kalibrierung ist damit abgeschlossen. - Seite 14 ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.4 FLUG >> GPS-Signalsuche Bitte verwenden Sie den GPS-Modus nicht in Innenräumen. - Der Statusindikator der Drohne wird langsam blau weiterblinken, was darauf hinweist, dass die GPS-Suche noch andauert. - Wenn das GPS-Signal schwach ist oder Sie vorhaben, die Drohne in Innenräumen zu fliegen, drücken und halten Sie die Taste ( ) am Transmitter für 2 Sekunden, um den GPS-Modus für einen ordnungsgemäßen Start zu verlassen.
- Seite 15 ANLEITUNG ZUM BETRIEB ANLEITUNG ZUM BETRIEB 2.4 FLUG >> 2.4 FLUG >> Entriegelung der Motoren Abheben/Landung Abheben Kurz drücken Sie die ( ) Taste, die Drohne startet automatisch Drücken Sie, wie oben abgebildet, beide Joysticks gleichzeitig in Richtung der inneren, und schwebt in 1.5 Metern Höhe.
-
Seite 16: Optimaler Empfangsbereich
ANLEITUNG ZUM BETRIEB PRODUKTFUNKTIONEN 2.4 FLUG >> 3.1 FLUGFUNKTIONEN >> Abheben/Landung Einstellung des Kamerawinkel Beim Bedienen der Drohne ist es wichtig, regelmäßig die Orientierung und den Abstand zwischen dem Transmitter und der Drohne anzupassen, um sicherzustellen, 0° dass die Drohne immer innerhalb des optimalen Kommunikationsbereichs bleibt. Optimaler Empfangsbereich: -90°... -
Seite 17: Produktfunktionen
PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.1 FLUGFUNKTIONEN >> 3.1 FLUGFUNKTIONEN >> Not-Aus Foto/Video H＜5M Foto Video Drücken Sie kurz die Taste ( ) auf dem Transmitter. Das Kamera-Icon ( ) auf dem LCD-Bildschirm blinkt einmal, was bedeutet, dass Sie erfolgreich ein Foto aufge- nommen haben. -
Seite 18: Normal Mode
PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.1 FLUGFUNKTIONEN >> 3.1 FLUGFUNKTIONEN >> Geschwindigkeitsschalter Return to Home Die Funktion "Return to Home (RTH) " bringt die Drohne zum aufgezeichneten Home Point zurück. Diese Funktion kann nur ausgelöst werden, wenn sich die Drohne im GPS-Modus Drücken Sie die Taste ( ), um die Geschwindigkeit befindet. - Seite 19 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.1 FLUGFUNKTIONEN >> Return-to-Home Low Voltage RTH : Wenn die Batterie zu schwach ist oder nicht genügend Energie für die Rückkehr nach 3. Die Verbindung zwischen dem Transmitter und der Drohne ist unterbrochen; und Hause vorhanden ist, sollte der Pilot die Drohne so schnell wie möglich landen, um 4.
-
Seite 20: App-Funktionen
PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> Schnittstelle Homepage ( Antippen, um zum Homepage zurückzukehren. Zeigt den Flugstatus der Drohne und verschiedene Warn- Systemstatus ( meldungen an. Zeigt den aktuellen Grad der elektromagnetischen Interferenzindex des Kompasses ( Störung an. "0" bedeutet keine Störung, "1000" bedeutet maximale Störung. - Seite 21 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> The Interface Schnittstelle Hochformat ( Der Aufnahmemodus wechselt vom Querformat zum Hochformat. Die Drohne bleibt in einem gewissen Abstand zum Piloten und folgt der Follow-Me ( Tippen Sie auf , um auf die Kameraparameter zuzugreifen Einstellung der Kameras ( )：...
- Seite 22 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> 3.2 APP-FUNKTIONEN>> The Interface The Interface Schnittstelle Anfängermodus Der Anfängermodus ist die Standardeinstellung. Wenn Sie sich in diesem Modus befinden: Sprachaufnahme ( Antippen, um mit Ihrem Handy Töne und Stimmen aufzunehmen. Die Flugdistanz darf 30 m nicht überschreiten; Tippen auf die Minikarte an, um zwischen Kamera- und Kartenansicht zu Landkarte ( Die Flughöhe darf 30 m nicht überschreiten;...
- Seite 23 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> The Interface GPS Follow Stellen Sie sicher, dass die Flugdistanz der Drohne nicht mehr als 50 m beträgt. Wenn die Follow-Me-Funktion aktiviert ist, verfolgt die Drohne Ihre Bewegung, indem sie dem GPS-Signal auf Ihrem Handy folgt. (Bitte stellen Sie sicher, dass die Verbind- Tippen Sie zuerst auf das Icon ( ), wählen Sie dann das Icon ( ung zwischen der Drohne und dem Transmitter stark und stabil ist).
- Seite 24 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> 3.2 APP-FUNKTIONEN>> The Interface The Interface Point of Interest Katapult Ausführungsroute Rückkehrroute ≥ 2M R= 5M Stellen Sie sicher, dass die Drohne mindestens 2 m vom Ziel entfernt ist. Stellen Sie den Kamerawinkel so ein, dass die Kamera direkt auf das Ziel zeigt. Tippen Sie auf das Icon ( ) und dann auf ( ).
- Seite 25 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> 3.2 APP-FUNKTIONEN>> The Interface The Interface 1-Taste-Aufstieg TapFly Vor TapFly-Nutzung: Handy ins Internet, auf Karten-Symbol tippen für automa- Rückkehrroute Ausführungs- tisches Laden. Für TapFly Karte vergrößern empfohlen. route ≥2M Tippen Sie auf das Icon ( ) und wählen Sie dann ( Sie können ein Dutzend Mal (aber nicht mehr als 16 Mal) auf das Handy-Bildschirm tippen, um eine...
- Seite 26 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> 3.2 APP-FUNKTIONEN>> The Interface The Interface Hochkreisen Zeitraffer Ausführungs- Rückkehrroute route Stellen Sie sicher, dass die Drohne etwa 5 m vom Ziel entfernt ist. Stellen Sie den Kamer- awinkel so ein, dass die Kamera direkt auf das Ziel zeigt. Tippen Sie auf das Icon ( ) und dann auf ( ).
- Seite 27 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.2 APP-FUNKTIONEN>> 3.2 APP-FUNKTIONEN>> The Interface The Interface Panorama Zeitlupe Tippen Sie auf das Symbol ( ) und dann auf ( ), um Zeitlupenaufnahmen zu Tippen Sie auf das Icon ( ) und wählen Sie dann ( ), um die Panorama- machen.
- Seite 28 PRODUKTFUNKTIONEN PRODUKTFUNKTIONEN 3.3 STABILISIERUNGSFUNKTIONEN >> 3.3 STABILISIERUNGSFUNKTIONEN >> The Interface The Interface Optical-Flow-Positioning Optical-Flow-Positioning haltefunktion um. Bitte seien Sie äußerst vorsichtig, wenn Sie die Drohne unter diesen Umständen bedienen: Sichtpositionierungslinse Das Optical-Flow-Positionerungssystem Das optische Fluss-Positionierungssystem besteht aus einem Kameramodul, das die w i r d t y p i s c h e r w e i s e i n I n n e n r ä...
-
Seite 29: Spezifikationen
PRODUKTFUNKTIONEN 3.3 STABILISIERUNGSFUNKTIONEN >> 4.1 SPEZIFIKATIONEN >> DROHNE： The Interface Höhenhaltung Model : HS360E Gewicht: 249 g Maximale Flugzeit (pro Akku): 30 Minuten Max Fluggeschwindigkeit: 7m/s (in einer windstillen Umgebung) Max. Flugdistanz: 394 ft/120m Operating Temperature Range: 0° to 40°C Max. -
Seite 30: Www.holystone.com
ANHANG ANHANG 4.1 SPEZIFIKATIONEN >> 4.2 KONTAKTIEREN SIE UNS >> TRANSMITTER： Betriebsfrequenz: 5745-5825 Ladezeit: ca. 110 Minuten Bitte kontaktieren Sie uns, wenn Sie weitere Unterstützung benötigen. Maximale Flugdistanz: 19685ft/6000m (im Freien und ohne Hindernisse) Betriebstemperaturbereich: 0° to 40°C Gebrauchszeit: ca. 2.5 Stunden Typ der Batterie: 7.4V 1100mAh Lithium-ion Polymer Batterie usa@holystone.com (America) +1 (833) 766-4733... -
Seite 31: Fehlerbehebung
Das Gerät entspricht den RF-Spezifikationen, wenn das Gerät direkt an Ihrem Körper von verwendet wird (0 mm). Drohnenbatterie fast leer (durch rotes Konformitätserklärung: Batterie aufladen. Licht am Drohne angezeigt). Wir, Xiamen Huoshiquan Import & Export CO., LTD, erklären hiermit, dass das UAS HS360E der Klasse C0 Die Motoren Kompasskalibrierung durchführen (siehe... -
Seite 32: Made In China(Cn)
Versionen der App über den App Store veröffentlicht. Benutzer können die App aktualisieren, indem sie Liste der Artikel einschließlich qualifiziertem Zubehör den QR-Code in der Anleitung scannen oder im App-Store nach “HS FLY” suchen. 1. HS360E Propeller (HS360E-FY, 1,5 g pro Propeller, 6600RPM) 2. HS360E Batterie (ca. 85 g) TF card (approx. 0.3 g)
