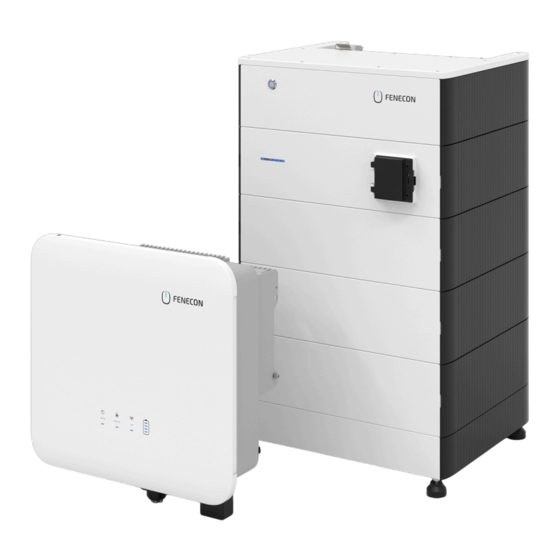

Fenecon Home 6 Schnellstartanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Fenecon Home 6
Inhaltszusammenfassung für Fenecon Home 6

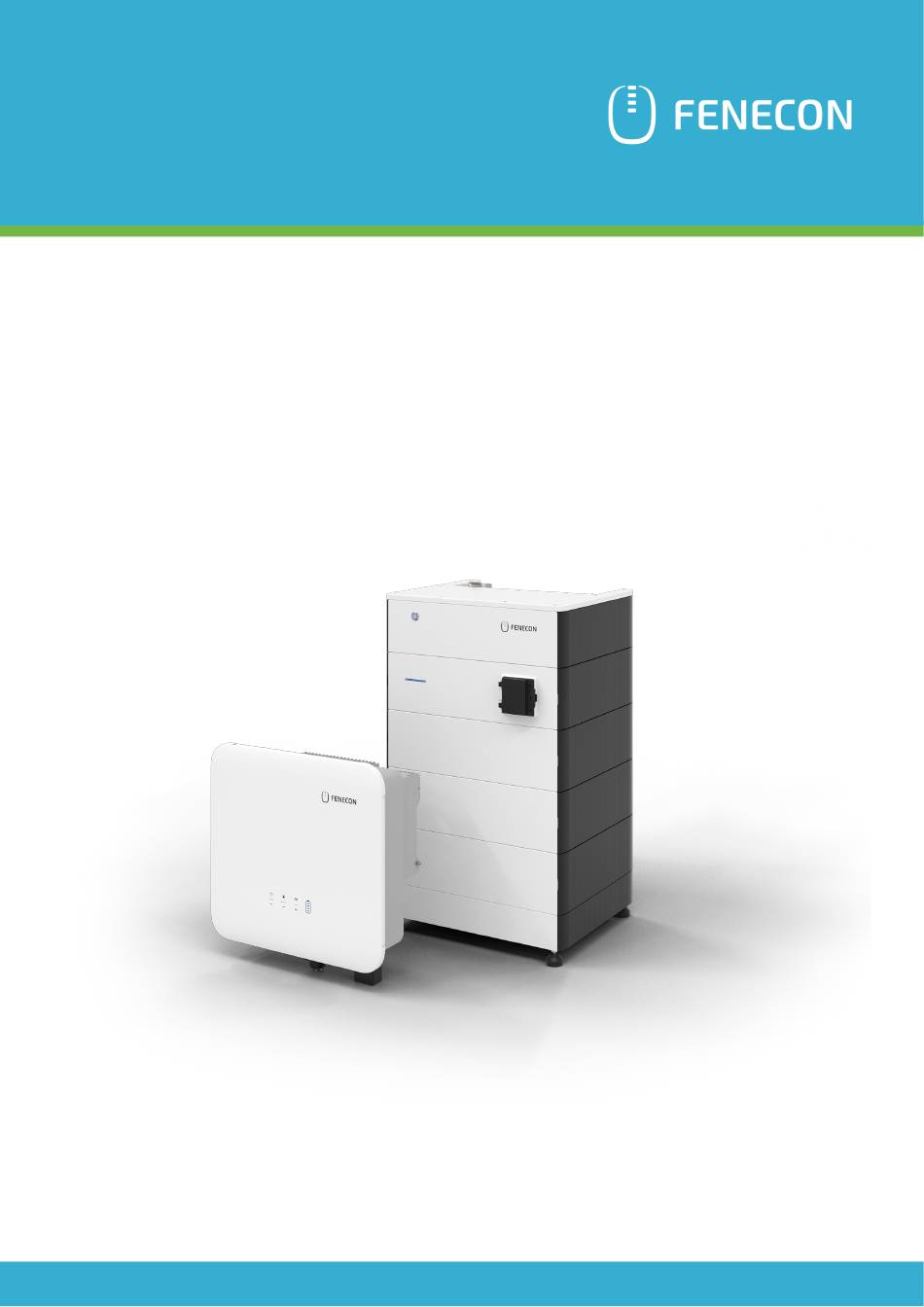

- Seite 1 Home 6, 10 & 15 Schnellstartanleitung Stromspeichersysteme für die 100% Energiewende...
- Seite 2 Die Installation und Wartung der Anlage darf nur qualifiziertes Fachpersonal durchführen. Diese Schnellstartanleitung muss vor der Installation gelesen und verstanden werden. HINWEIS In dieser Schnellstartanleitung werden nicht alle möglichen Systemkonfigurationen darge- stellt. Dies finden Sie in der Installationsanleitung. Schnellstartanleitung FENECON Home 6, 10 & 15 1 / 17...
- Seite 3 Montage - Wechselrichter Aufstellort -35 °C bis 60 °C Löcher für Wandhalterung Abstand Bohrlöcher anzeichnen und Bohren (Ø 8 mm, Tiefe 80 mm) Schnellstartanleitung FENECON Home 6, 10 & 15 2 / 17...
- Seite 4 Montage - Batterieturm Aufstellort -30 °C bis 60 °C Abstand Schnellstartanleitung FENECON Home 6, 10 & 15 3 / 17...
-
Seite 5: Erdung - Wechselrichter Und Batterieturm
Erdung - Wechselrichter und Batterieturm Erdungskabel mind. 10 mm² EMS-Box Erdungskabel mind. 10 mm² Parallelschaltbox Erdungskabel mind. 10 mm² Extensionbox Erdungskabel mind. 10 mm² Schnellstartanleitung FENECON Home 6, 10 & 15 4 / 17... -
Seite 6: Anschluss Und Verkabelung - Ac-Stromkreis
(Wenn ein RCD vom Netzbetreiber gefordert wird, wird ein RCD Typ A mit 300 mA Auslösestrom empfohlen, bei 30 mA kann es zu unerwünschten Abschaltungen kommen.) *2 Einzuhalten sind die aktuell gültigen nationalen Bestimmungen, die Vorgaben des zugehörigen Netzbetreibers sowie die Vorgaben des Herstellers. Schnellstartanleitung FENECON Home 6, 10 & 15 5 / 17... - Seite 7 AC-Installation - Wechselrichter Schnellstartanleitung FENECON Home 6, 10 & 15 6 / 17...
-
Seite 8: Ac-Anschluss Ems Box
AC-Anschluss EMS Box Kabel-Querschnitt von 3 x 1,5 mm² empfohlen - L auf 1 auflegen - N auf 2 auflegen - PE auf PE auflegen Schnellstartanleitung FENECON Home 6, 10 & 15 7 / 17... -
Seite 9: Dc-Kabel Vom Batterieturm Zum Wechselrichter
Bei der 6-kW-Variante stehen 2 MPPT mit jeweils einem Eingang zur Verfügung (rot; blau). Bei der 10-kW- und 15-kW-Variante stehen 3 MPPT mit jeweils einem Eingang zur Verfügung (rot; blau; grün) HINWEIS Im Wechselrichter ist ein Typ-2-Überspannungsschutz integriert. Schnellstartanleitung FENECON Home 6, 10 & 15 8 / 17... - Seite 10 Kommunikation zwischen Wechselrichter und EMS-Box HINWEIS Das beiliegende Kommunikationskabel (3-m-Netzwerkkabel mit offenem Ende) durch eines Löcher Mehrfachdichtung Abdeckung Kommunikations-Anschlusses durchführen. Schnellstartanleitung FENECON Home 6, 10 & 15 9 / 17...
-
Seite 11: Kommunikation Zwischen Wechselrichter Und Ems-Box
Die weiße Ader auf Klemme 1 anklemmen. Die orange Ader auf Klemme 2 anklemmen. Kommunikation von einem Batterieturm Sie finden die Aufbauanleitung für 2 oder 3 Batterietürme im Kapitel 7.3 in der regulären Anleitung. Schnellstartanleitung FENECON Home 6, 10 & 15 10/ 17... - Seite 12 Kommunikation Kundennetzwerk Für die Internetverbindung und für die Konfiguration des Speichersystems, das Netzwerkkabel mit dem LAN-Port der Batterie und das andere Ende des Kabels mit dem Netzwerk des Kunden verbinden. Schnellstartanleitung FENECON Home 6, 10 & 15 11 / 17...
-
Seite 13: Messeinrichtung Des Systems - Standardklappwandler
Standardmäßig sind dem System drei Klappwandler mit einer 10 m langen Leitung beiliegend. Hierbei muss keine zusätzliche Messeinrichtung im Zählerschrank verbaut werden. Die benötigten Daten der Spannung werden direkt am Wechselrichter gemessen. Schnellstartanleitung FENECON Home 6, 10 & 15 12 / 17... -
Seite 14: Messeinrichtung Des Systems - Klappwandler Variante A
Der Innendurchmesser der Klappwandler beträgt 16 mm. Die Wandler und der Zähler können nicht durch andere Typen ersetzt werden. Es ist darauf zu achten, dass die Phase L1 auch am Wechselrichter die Phase L1 ist. Schnellstartanleitung FENECON Home 6, 10 & 15 13 / 17... -
Seite 15: Messeinrichtung Des Systems - Klappwandler Variante B
Länge ist auf 25 m begrenzt. Die maximale Strombelastbarkeit liegt bei 120 A pro Phase. Für den Anschluss des optionalen Klappwandlers mit externer Messeinrichtung verwenden Sie bitte die offizielle Montage- und Serviceanleitung. Schnellstartanleitung FENECON Home 6, 10 & 15 13 / 17... -
Seite 16: System Einschalten
Batterie erst einzuschalten, wenn Sie dazu im Konfigurations- prozess aufgefordert werden. Der Wechselrichter startet erst nach der Konfiguration und synchronisiert sich erst danach auf das Netz auf. Schnellstartanleitung FENECON Home 6, 10 & 15 14 / 17... -
Seite 17: System - Ausschalten
Erst wenn alle LEDs am Wechselrichter und an der Batterie nicht mehr leuchten, ist das System komplett abgeschaltet. Dies kann ca. 30 Sekunden dauern. Der Wechselrichter bleibt an, wenn eine der drei Energiequellen nicht abgeschaltet wird. Schnellstartanleitung FENECON Home 6, 10 & 15 15 / 17... - Seite 18 Erstinbetriebnahme https://portal.fenecon.de Nach Abschluss der IBN ist das System betriebsbereit und Sie werden direkt zum Live-Monitoring weitergeleitet. Hier wird oben Links ein grüner Haken angezeigt, wenn Konfiguration erfolgreich war. Schnellstartanleitung FENECON Home 6, 10 & 15 16 / 17...
- Seite 19 SoC richtig angezeigt wird. Die Batterie entlädt sich bis 0 %, kann das der Batterie schaden? Der FENECON Home kann in einem SoC%-Bereich von 0 % bis 100 % betrieben werden. Dies ist kein Problem und schadet der Batterie nicht. Die interne Sicherheitsarchitektur der Batterie misst die Spannung von jeder Zelle und stellt somit sicher, dass keine Zelle zu voll oder zu leer werden kann.
- Seite 20 Home 6, 10 & 15 Schnellstartanleitung Stromspeichersysteme für die 100% Energiewende...
