KACO blueplanet hybrid 10.0 TL3 KACO blueplanet hy-switch FEMS Anschlussbox Kommunikationsadapter 2 x DC Leitung 2,2 m 4 x LAN Leitung 2,0 m FENECON Pro Hybrid 10-Serie Anleitungsordner Notwendige Materialien (nicht im Lieferumfang) Name Empfehlung Erdungskabel Erdungskabel 6-10 mm² DC Leitung Solarleitung 6 mm²...
Seite 4
Einstellungen durchführen zu können Für den Manager Zugang ist die Vergabe eines Installateursspezifischen Zugangs durch KACO notwendig. Die Einrichtung dauert circa einen Tag. Das Antragsdokument finden Sie unter https://fenecon.de/page/pro-hybrid-10-serie ⇒ Download ⇒ Technische dokumente ⇒ Einrichtung Installateurszugriff CENTURIO.
2. Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise. Lebensgefährlicher Stromschlag durch spannungsführende DC-Leitung an der Batterie Die DC-Leitung, die an einer Batterie angeschlossen sind, stehen unter Spannung.

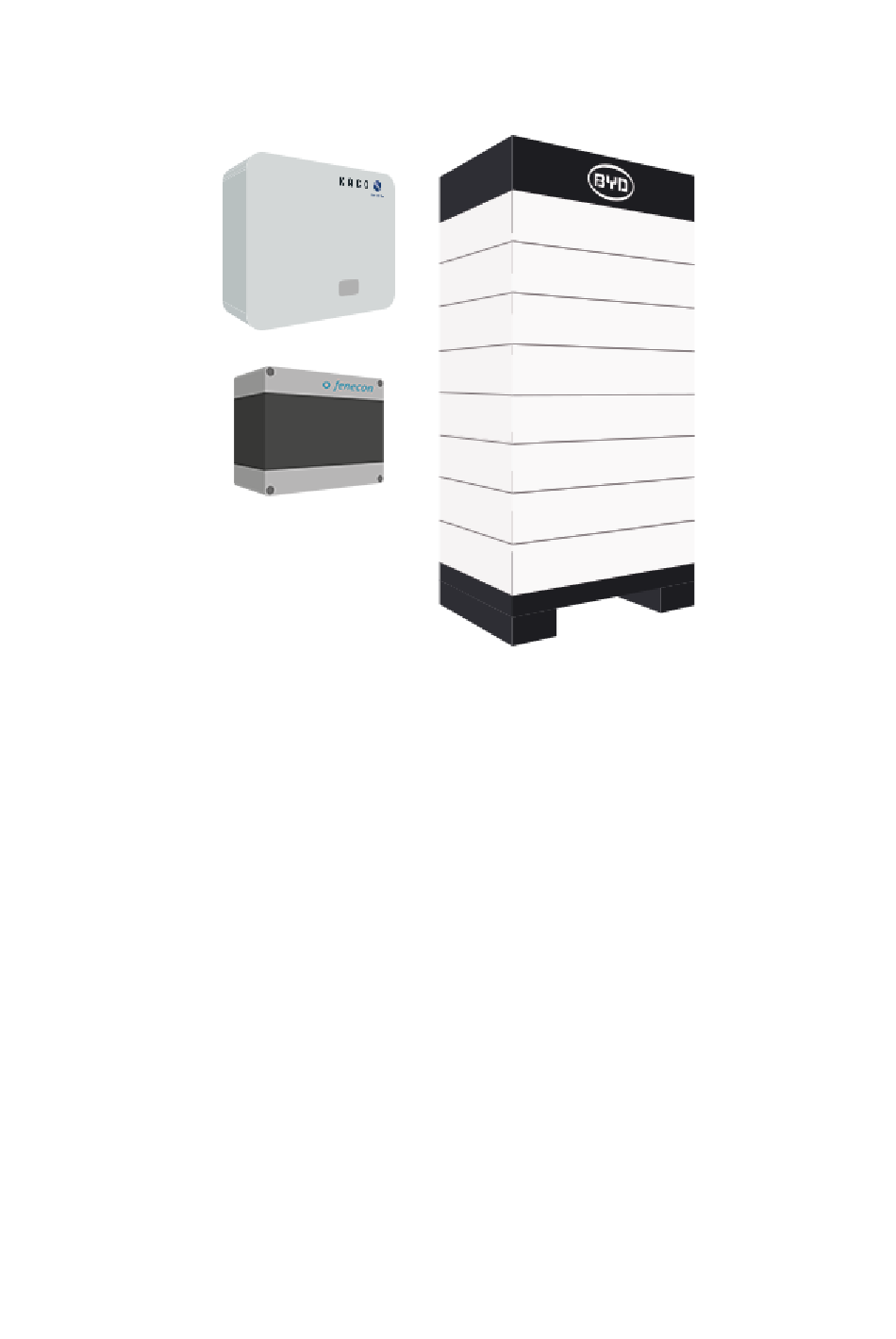

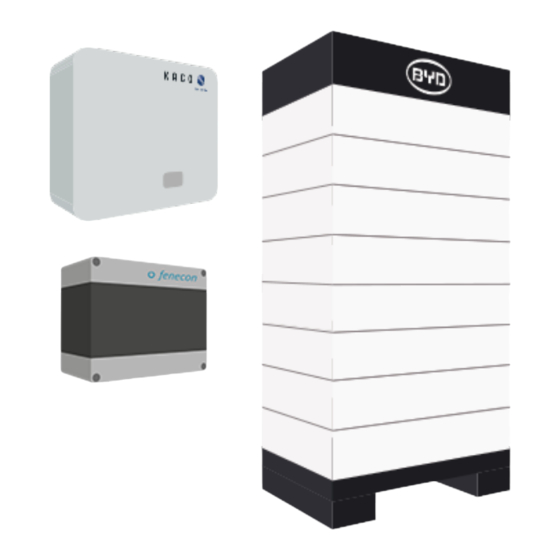

3. Installation (Hardware) Abbildung 1. Beispielhafter Aufbau Pro Hybrid 10-Serie 3.1. BYD Battery-Box HV Abbildung 2. BYD Battery-Box HV...
Seite 7
Abbildung 3. Schritt für Schritt Installation • Auspacken der Module • Trennen von Standfuß und BCU • Waagerechtes Ausrichten des Standfußes • Aufbau der Batteriemodule auf dem Standfuß • Befestigen der Wandhalterung an der Wand • Abschrauben des Deckels der BCU •...
Seite 8
Abbildung 4. Wechselrichter KACO blueplanet hybrid 10.0 TL3 1. Auspacken des Wechselrichters 2. Abheften der Anleitung Heften Sie die Anleitung des Wechselrichter in den "FENECON Pro Hybrid 10-Serie Anleitungsordner" unter dem Register "Installationshandbuch" ab. 3. Demontage der Wandhalterung Die Wandhalterung ist an dem Wechselrichter montiert. Entfernen Sie die Kabelbinder sowie die mittlere Senkschraube (ISO10642 M4x20) auf der rechten Seite.
Seite 9
Abbildung 6. Montage des Wechselrichters...
3.3. KACO blueplanet hy-switch Abbildung 7. KACO blueplanet hy-switch 1. Auspacken des hy-switch 2. Öffnen des hy-switch In der Mitte der oberen Leiste des hy-switch befindet sich eine Einkerbung; führen Sie einen Schlitzschraubendreher in das Loch ein und drücken Sie ihn nach oben. Die transparente Abdeckung und die obere graue Abdeckung öffnen sich.
Seite 11
3.4. FEMS Anschlussbox Abbildung 10. FEMS Anschlussbox 1. Auspacken der FEMS Anschlussbox 2. Öffnen des Deckels mit einem Schlitzschraubendreher 3. Vorbereiten der Kabeleinführungen Montieren Sie wie in Abbildung 11 gezeigt die beiden Verschraubungen (M20 und M32), die der Box beigelegt sind. 4.
4. Verkabelung und Anschluss aller Komponenten Abbildung 12. Standard Übersichtsschaltplan für Pro Hybrid 10-Serie Der hy-switch wird zwischen EVU Zähler und Kundenunterverteilung installiert. Der maximale Strom darf 50A nicht überschreiten. Es ist eine Notstromumschaltung möglich.
Seite 13
Alternative Anschlussmöglichkeiten • Übersichtsschaltplan für Pro Hybrid 10-Serie - Wandlermessung 100A mit Notstrom Abbildung 13. Übersichtsschaltplan für Pro Hybrid 10-Serie - Wandlermessung 100A mit Notstrom Stromwandler hy-switch werden zwischen Zähler Kundenunterverteilung installiert, dadurch sind maximal 100A möglich. Der hy- switch hinter den großen Lasten und vor der Kundenunterverteilung muss mit...
Seite 14
• Übersichtsschaltplan für Pro Hybrid 10-Serie - Wandlermessung 100A ohne Notstrom Abbildung 14. Übersichtsschaltplan für Pro Hybrid 10-Serie - Wandlermessung 100A ohne Notstrom Stromwandler hy-switch werden zwischen Zähler Kundenunterverteilung installiert, dadurch sind maximal 100A möglich. Der hy- switch wird nur mit Spannungsabgriffen in die Hausinstallation mit eingebunden.
Seite 15
Abbildung 15. Verkabelung der BCU der BYD Battery-Box HV Abbildung 16. Montage des Battery-Box Kommunikationsadapter [Position 1], [Position 2], [Position 3], [Position 4] und [Position 5] sind in Abbildung 15 enthalten. Die Seitenansicht und die Draufansicht in Abbildung 13 sind von BCU Battery-Box.
Seite 16
1. Kommunikationsleitung zwischen Battery-Box und FEMS Anschlussbox Führen Sie eines der im Lieferumgang enthaltenen LAN-Leitung 2,0 m von der BCU der Battery-Box HV von [ Position 1 ] durch die Verschraubung WAN zur FEMS Anschlussbox. Stecken Sie das andere Ende der Leitung in den Netzwerkswitch an den Anschluss [ Ethernet 4 ].
Seite 17
6. DC-Leitung "P-" zwischen Battery-Box und Wechselrichter Führen Sie eines der im Lieferung enthaltenen DC-Leitung 2,0 m durch die Verschraubung P- von der BCU der Battery-Box HV. Schließen Sie das eine Ende [ Position 4 ] an. Montieren Sie an das andere Ende der Leitung den DC-Stecker (siehe Abbildung 20 und 21) und verbinden Sie es mit der [ BAT DC- ] Buchse am Wechselrichter (siehe Abbildung 12 und 15).
Seite 18
9. DC-Leitung zwischen Wechselrichter und PV-Anlage Führen Sie zwei DC-Leitung von der PV-Anlage zum Wechselrichter. Montieren Sie an die Enden der Leitung die DC-Stecker (siehe Abbildung 20 und 21) und verbinden Sie sie mit den [ PV1- ] und [ PV1+ ] Buchsen am Wechselrichter (siehe Abbildung 12). Die DC-Leitung ist nicht im Lieferumfang enthalten.
Seite 19
◦ Bei bis zu 50 A kann der KACO blueplanet hy-switch mit Direktmessung betrieben werden; darüber hinaus bis 100 A ist Wandlermessung möglich. Passende Wandler erhalten Sie bei FENECON. Diese werden an den Anschlüssen [ externer Stromsensor L1/L2/L3 ] angeschlossen. 11. Kommunikationsleitung zwischen Wechselrichter und FEMS Anschlussbox Führen Sie eines der im Lieferumgang enthaltenen LAN-Leitung 2,0 m von der [ LAN ] Buchse...
Seite 20
Abbildung 26. Montage AC Stecker 1. Schieben Sie zuerst die Kabelverschraubung über die Leitung, gefolgt vom Gehäuse mit der Dichtung. Isolieren Sie die Leitung auf einer Länge von 50 mm ab. Kürzen Sie anschließend die Adern N, L1, L2 und L3 um 8 mm. Isolieren Sie die Adern auf 12 mm ab.
Seite 21
Verschraubung rechts des hy-switch. Fixieren Sie das andere Ende der Leitung an den Schraubklemmen wie in Abbildung 27 und 28: ◦ [ N Netzanschluss (grid) ] ◦ [ L1 Netzanschluss (grid) ] ◦ [ L2 Netzanschluss (grid) ] ◦ [ L3 Netzanschluss (grid) ] Die Leitung ist nicht im Lieferumfang enthalten. Wir empfehlen ein 5 x 10-16 mm² Leitung. 14.
Seite 22
Abbildung 28. KACO blueplanet hy-switch Anschluss 15. LAN-Leitung zwischen Kundennetzwerk und FEMS Anschlussbox Führen Sie ein LAN-Leitung vom [ Kundennetzwerk (Router) ] zum Netzwerkswitch in der FEMS Anschlussbox an Position [ Ethernet 5 ] (siehe Abbildung 29). Die Leitung ist nicht im Lieferumfang enthalten. Wir empfehlen mindestens ein CAT 5e S/FTP Leitung.
Seite 24
Für die Inbetriebnahme ist eine Internetverbindung erforderlich. Die Verbindung muss hergestellt worden sein, bevor Sie im weiteren Verlauf den FENECON Service kontaktieren. 2. Sicherung zuschalten Schalten Sie die Sicherung der FEMS Anschlussbox zu. 5.2. BYD Battery-Box HV VOR dem Einschalten der BYD Battery-Box sind folgende Punkte zu überprüfen:...
Seite 25
Zunächst verbinden Sie Ihren Computer mit dem W-LAN der Battery-Box. ▪ Name des W-LAN Netzwerkes: BYDxxxxxx xxxxx. Dieser setzt sich zusammen aus BYD und den letzten 11 Ziffern der Seriennummer. (z. B. Seriennummer: "BYD100171708 00001" ⇒ Netzwerkname: "BYD171708 00001") ▪ Das W-LAN Standardpasswort lautet 123456789. ▪...
Seite 26
3. Update der Firmware ◦ Wählen Sie in der Navigation auf der linken Seite den Punkt [ Device Information ] ◦ Prüfen Sie den Softwarestand der Battery-Box unter Machine ⇒ Version ◦ Führen Sie wenn nötig ein Update durch: Bis zur Version 3.007R ist ein Update nötig. Abbildung 32.
Seite 27
a. Step 1 Abbildung 33. Step 1 ◦ Füllen Sie die Felder für Datum und Uhrzeit (Time and Date) aus. ◦ Klicken Sie auf [ Next ] um zu Step 2 zu gelangen a. Step 2 Abbildung 34. Step 2 ◦ Füllen Sie die Felder wie folgt aus: ▪...
Seite 28
◦ Klicken Sie auf [ Next ] um die Battery-Box neu zu starten Abbildung 35. Reboot System ◦ Überprüfen Sie, ob unter [ Device Information ] die aktualisierten Informationen angezeigt werden Abbildung 36. Device Information...
Seite 29
5.3. KACO blueplanet hybrid 10.0 TL3 Weitere Informationen zur Konfiguration des Wechselrichters finden Sie im FENECON Pro Hybrid 10-Serie Anleitungsordner" im Register Installationsanleitung ⇒ KACO blueplanet hybrid 10.0 TL3 Anleitung auf den Seiten 12 bis 26. 1. Netzsicherung zuschalten Schalten Sie die Netzsicherung zu.
Seite 30
Bei der Erstinbetriebnahme muss das Passwort für den Managerzugang neu festgelegt werden. Dieses im IBN-Protokoll für Servicefälle notieren. Die hy-sys-Software bietet drei verschiedene Zugangsebenen: ◦ Viewer: Nur lesender Zugriff. Der Zugang erfolgt ohne die Eingabe eines Passworts. ◦ Customer: Ermöglicht die Konfiguration aller notwendigen Einstellungen um den Speicher in Betrieb zu nehmen.
Seite 31
Abbildung 38. Main view 7. Konfiguration der Blindleistungskompensation Im Auslieferzustand sind keine Einstellungen für die Blindleistungsbereitstellung gesetzt. Die Einstellungen werden vom Installateur bei der Inbetriebnahme entsprechend der Vorgabe des Netzbetreibers vorgenommen. Wenn keine Einstellung gemacht wurde kann der Hybrid- Wechselrichter nicht in den Betriebsmodus gesetzt werden. Unter Errors und Warnings auf Main view wird...
Seite 32
Abbildung 40. Einspeisebegrenzung 9. Konfiguration der Systemkomponenten ◦ Wechseln Sie auf den Reiter [ User Settings ]. Die Seite ermöglicht die Konfiguration der einzelnen Systemkomponenten. ◦ Unter Battery wählen sie den Type [ BYD ] ◦ Unter VECTIS wählen Sie den Current Sensor [ Internal ] und bei Stromwandler [ External ] ◦...
Seite 33
Nach dem Neustart verbinden Sie dem Laptop mit dem Netzwerk und starten Sie hy-sys. 11. Einstellungen prüfen ◦ Überprüfen Sie, ob in den einzelnen Reitern die aktualisierten Informationen angezeigt werden 12. Fehlerbehebung Diese Informationen finden Sie in Benutzerhandbuch KACO blueplanet 10.0 TL3 ⇒ Kapitel 5...
Montag bis Donnerstag 08:00 - 17:00 Freitag 08:00 - 16:00 5.5. FENECON Online Monitoring Über die Internetseite https://www.fenecon.de steht Ihnen ein Live-Monitoring Ihres Systems über das Internet zur Verfügung. Die Zugangsdaten finden Sie im FENECON Pro Hybrid 10-Serie Anleitungsordner" im Register Online-Monitoring.
Seite 35
5.6. IBN-Protokoll Nach Abschluss der Installation füllen Sie bitte das IBN-Protokoll aus und schicken es innerhalb von 30 Tagen nach Inbetriebnahme an die FENECON GmbH, um den vollen Garantieanspruch zu bewahren. Das IBN-Protokoll finden Sie im FENECON Pro Hybrid 10-Serie Anleitungsordner" im Register IBN-...
