Schritt 4: Herstellen der Kältemittelverrohrung
Die Kältemittelleitung befindet sich in einer Isolierhülse,
die an der Rückseite des Geräts angebracht ist. Sie
müssen die Leitungen zuerst anpassen, bevor sie durch
das Loch in der Wand geführt werden.
1. Wählen Sie auf Grundlage
Wandbohrung in Bezug auf die Montageplatte die
Seite, aus der die Rohrleitungen das Gerät verlassen
werden.
2. Wenn sich die Wandbohrung hinter dem Gerät
befindet, lassen Sie die Ausbruchöffnungen am
Gehäuse intakt. Wenn sich die Wandbohrung
außerhalb des Montagebereichs des Innengeräts
befindet, brechen Sie die entsprechende seitliche
Ausbruchöffnung aus. Dadurch entsteht eine Öffnung,
durch die Ihre Rohrleitung das Gerät verlassen kann.
Verwenden Sie eine Spitzzange, wenn der Kunststoff
zu schwer von Hand zu entfernen ist.
3. Die eingeformten Nuten erleichtern das Ausbrechen
oder Ausschneiden. Die Größe der Ausbruchöffnung
wird durch den Durchmesser der Rohrleitung
bestimmt.
Ausbruchöffnung
4. Wenn die Verrohrung bereits in der Wand eingebettet
ist, gehen Sie nun direkt zum Anschluss des
Drainageschlauchs über. Wenn keine eingebetteten
Leitungen vorhanden sind, schließen Sie die
Kältemittelleitungen des Innengeräts an die
Anschlussleitungen an, die das Innen- und
Außengerät verbinden.
Detaillierte Anweisungen finden Sie im Abschnitt
Anschluss der Kältemittelverrohrung in dieser
Bedienungsanleitung.
HINWEIS ZUM AUSTRITT DER VERROHRUNG
Die Kältemittelverrohrung kann an vier Stellen aus
dem Innengerät geführt werden: links seitlich, rechts
seitlich, links hinten, rechts hinten.
VORSICHT
Seien Sie extrem vorsichtig, dass die Rohrleitungen nicht
geknickt oder beschädigt werden, wenn sie vom Gerät
weggebogen werden. Alle Dellen in der Rohrleitung
beeinflussen die Leistung des Geräts.
Seite 22

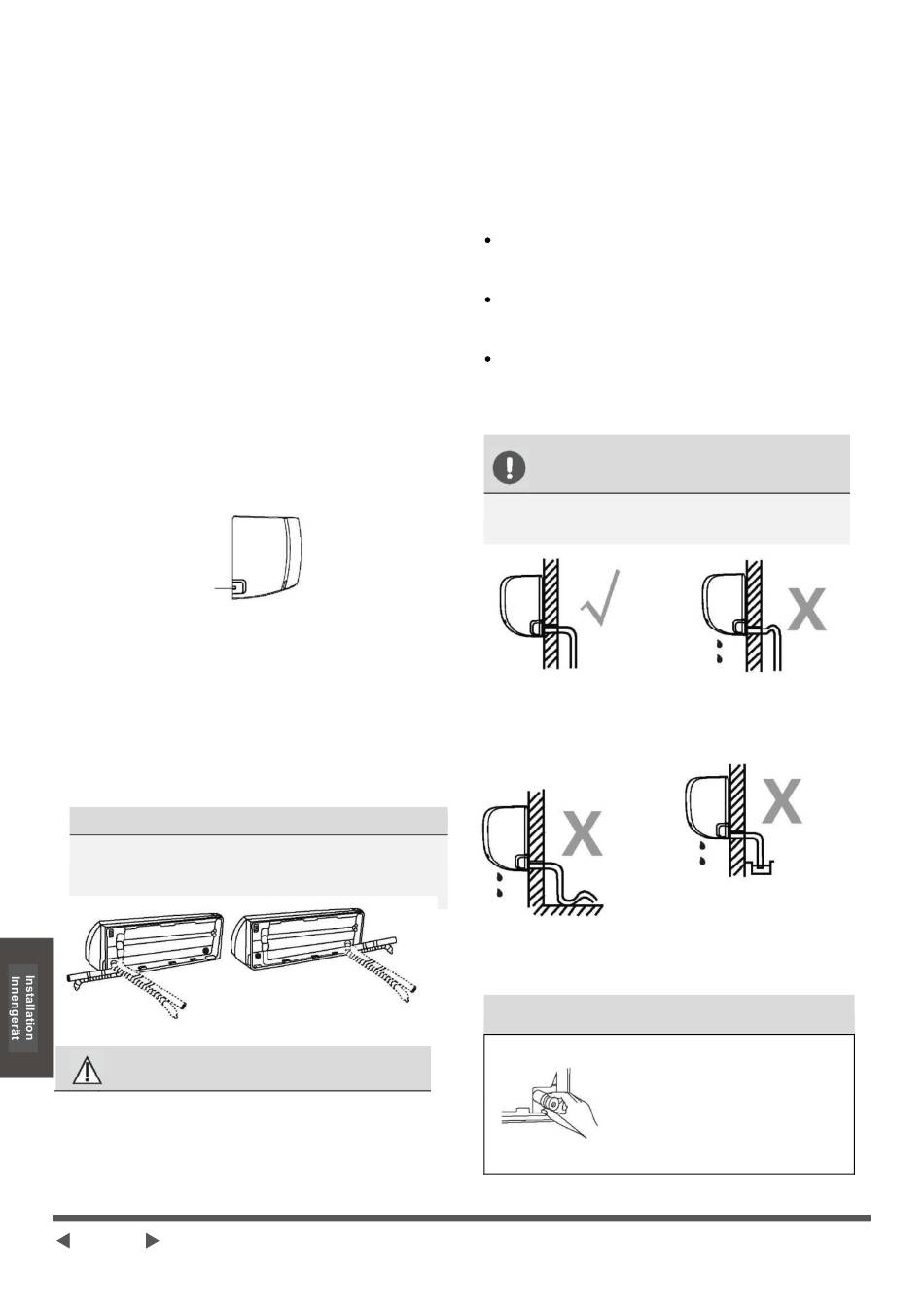

Schritt 5: Anschluss des Drainageschlauchs
Standardmäßig ist der Drainageschlauch auf der linken
Seite des Geräts angebracht (wenn Sie von hinten auf das
Gerät blicken). Er kann jedoch ebenso auf der rechten
Seite angebracht sein. Um einen korrekten Ablauf zu
gewährleisten, befestigen Sie den Drainageschlauch an
der Position der
der gleichen Seite, an der die Kältemittelleitungen Ihr
Gerät verlassen.
Verlegen Sie den Drainageschlauch
nach den folgenden Abbildungen.
Verhindern Sie Knicke oder
Schlaufen im Drainageschlauch.
VERSCHLIESSEN SIE DIE NICHT
BENUTZTE DRAINAGEÖFFNUNG
Umwickeln Sie die Anschlussstelle fest mit Teflonband,
um eine gute Abdichtung zu gewährleisten und
Leckagen zu verhindern.
Umwickeln Sie jenen Teil des Ablaufschlauchs, der
innen bleiben wird, mit Rohrisolierung aus Zellschaum,
um die Bildung von Kondenswasser zu verhindern.
Entfernen Sie den Luftfilter und gießen Sie eine kleine
Menge Wasser in die Kondenswassertasse, um
sicherzustellen, dass das Wasser reibungslos aus dem
Gerät abfließt.
HINWEIS ZUR VERLEGUNG
DES DRAINAGESCHLAUCHS
RICHTIG
NICHT RICHTIG
Knicke und Schlaufen
bilden Wasserfallen.
Um ein unerwünschtes
Auslaufen zu verhindern,
verschließen Sie die nicht
benutzte Drainageöffnung mit
dem mitgelieferten
Gummistopfen.
NICHT RICHTIG
Knicke und Schlaufen
bilden Wasserfallen.
NICHT RICHTIG
Lassen Sie das Ende des
Drainageschlauchs nicht in
einem
Wassersammelbehälter
enden. Das verhindert den
korrekten Ablauf.
