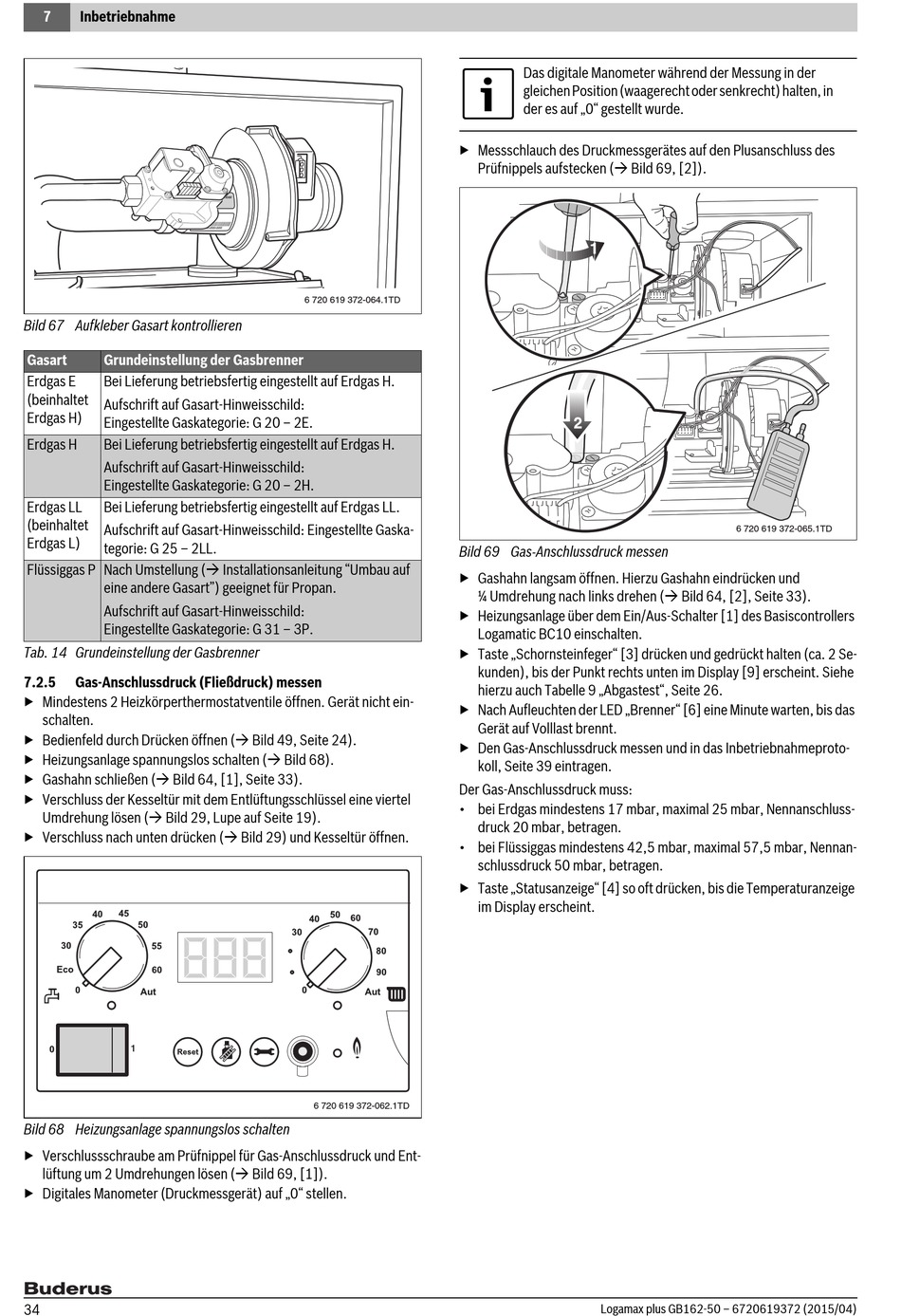

7 Inbetriebnahme
Bild 67 Aufkleber Gasart kontrollieren
Gasart

Grundeinstellung der Gasbrenner

Erdgas E Bei Lieferung betriebsfertig eingestellt auf Erdgas H.
(beinhaltet
Aufschrift auf Gasart-Hinweisschild:
Erdgas H)
Eingestellte Gaskategorie: G 20 – 2E.
Erdgas H Bei Lieferung betriebsfertig eingestellt auf Erdgas H.
Aufschrift auf Gasart-Hinweisschild:
Eingestellte Gaskategorie: G 20 – 2H.
Erdgas LL Bei Lieferung betriebsfertig eingestellt auf Erdgas LL.
(beinhaltet
Aufschrift auf Gasart-Hinweisschild: Eingestellte Gaska-
Erdgas L)
tegorie: G 25 – 2LL.
Flüssiggas P Nach Umstellung ( Installationsanleitung "Umbau auf
eine andere Gasart") geeignet für Propan.
Aufschrift auf Gasart-Hinweisschild:
Eingestellte Gaskategorie: G 31 – 3P.
Tab. 14 Grundeinstellung der Gasbrenner
7.2.5 Gas-Anschlussdruck (Fließdruck) messen
▶ Mindestens 2 Heizkörperthermostatventile öffnen. Gerät nicht ein-
schalten.
▶ Bedienfeld durch Drücken öffnen ( Bild 49, Seite 24).
▶ Heizungsanlage spannungslos schalten ( Bild 68).
▶ Gashahn schließen ( Bild 64, [1], Seite 33).
▶ Verschluss der Kesseltür mit dem Entlüftungsschlüssel eine viertel
Umdrehung lösen ( Bild 29, Lupe auf Seite 19).
▶ Verschluss nach unten drücken ( Bild 29) und Kesseltür öffnen.
888
1
Bild 68 Heizungsanlage spannungslos schalten
▶ Verschlussschraube am Prüfnippel für Gas-Anschlussdruck und Ent-
lüftung um 2 Umdrehungen lösen ( Bild 69, [1]).
▶ Digitales Manometer (Druckmessgerät) auf „0" stellen.
34
▶ Messschlauch des Druckmessgerätes auf den Plusanschluss des
6 720 619 372-064.1TD
Bild 69 Gas-Anschlussdruck messen
▶ Gashahn langsam öffnen. Hierzu Gashahn eindrücken und
▶ Heizungsanlage über dem Ein/Aus-Schalter [1] des Basiscontrollers
▶ Taste „Schornsteinfeger" [3] drücken und gedrückt halten (ca. 2 Se-
▶ Nach Aufleuchten der LED „Brenner" [6] eine Minute warten, bis das
▶ Den Gas-Anschlussdruck messen und in das Inbetriebnahmeproto-
Der Gas-Anschlussdruck muss:
• bei Erdgas mindestens 17 mbar, maximal 25 mbar, Nennanschluss-
• bei Flüssiggas mindestens 42,5 mbar, maximal 57,5 mbar, Nennan-
▶ Taste „Statusanzeige" [4] so oft drücken, bis die Temperaturanzeige
6 720 619 372-062.1TD
Das digitale Manometer während der Messung in der
gleichen Position (waagerecht oder senkrecht) halten, in
der es auf „0" gestellt wurde.
Prüfnippels aufstecken ( Bild 69, [2]).
¼ Umdrehung nach links drehen ( Bild 64, [2], Seite 33).
Logamatic BC10 einschalten.
kunden), bis der Punkt rechts unten im Display [9] erscheint. Siehe
hierzu auch Tabelle 9 „Abgastest", Seite 26.
Gerät auf Volllast brennt.
koll, Seite 39 eintragen.
druck 20 mbar, betragen.
schlussdruck 50 mbar, betragen.
im Display erscheint.
Logamax plus GB162-50 – 6720619372 (2015/04)
