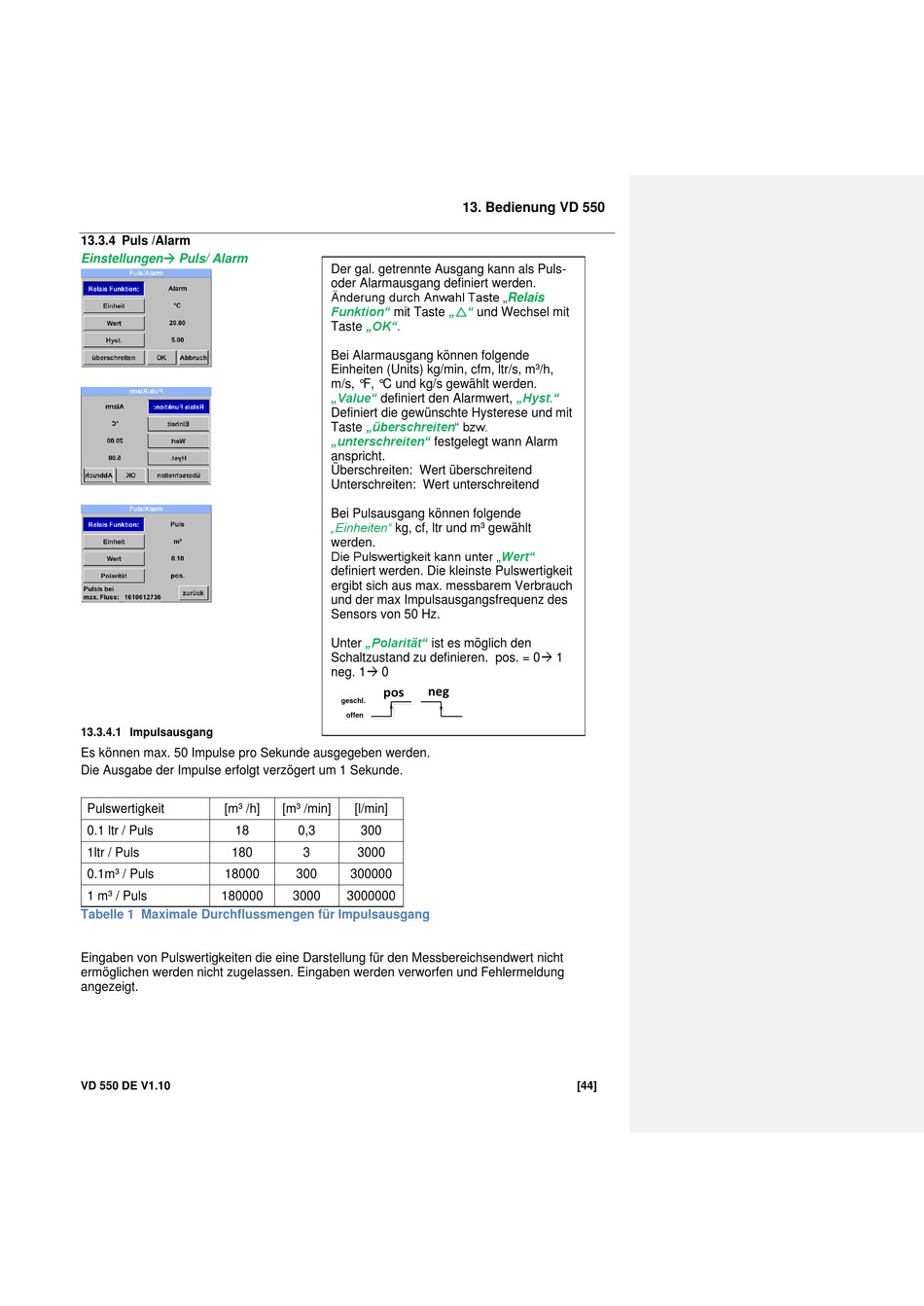

13.3.4 Puls /Alarm

Einstellungen→ Puls/ Alarm

13.3.4.1 Impulsausgang

Es können max. 50 Impulse pro Sekunde ausgegeben werden.
Die Ausgabe der Impulse erfolgt verzögert um 1 Sekunde.
Pulswertigkeit [m³ /h]
0.1 ltr / Puls 18
1ltr / Puls 180
0.1m³ / Puls 18000
1 m³ / Puls 180000
Tabelle 1 Maximale Durchflussmengen für Impulsausgang
Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht
ermöglichen werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung
angezeigt.
VD 550 DE V1.10
Der gal. getrennte Ausgang kann als Puls-
oder Alarmausgang definiert werden.
Änderung durch Anwahl Taste
Funktion" „"
mit Taste
„OK".
Taste
Bei Alarmausgang können folgende
Einheiten (Units) kg/min, cfm, ltr/s, m³/h,
m/s, °F, °C und kg/s gewählt werden.
„Value"
definiert den Alarmwert,
Definiert die gewünschte Hysterese und mit
Taste „überschreiten" bzw.
„unterschreiten"
festgelegt wann Alarm
anspricht.
Überschreiten: Wert überschreitend
Unterschreiten: Wert unterschreitend
Bei Pulsausgang können folgende
„Einheiten"
kg, cf, ltr und m³ gewählt
werden.
Die Pulswertigkeit kann unter
definiert werden. Die kleinste Pulswertigkeit
ergibt sich aus max. messbarem Verbrauch
und der max Impulsausgangsfrequenz des
Sensors von 50 Hz.
„Polarität"
Unter ist es möglich den
Schaltzustand zu definieren. pos. = 0→ 1
neg. 1→ 0
neg
pos
geschl.
offen
[m³ /min] [l/min]
0,3 300
3 3000
300 300000
3000 3000000
13. Bedienung VD 550
„Relais
und Wechsel mit
„Hyst."
„Wert"
