8 Allgemeine Delta-Netzwerk-Verdrahtungsrichtlinien für
MS/TP und LINKnet
Der Controller kommuniziert über ein RS-485-LAN unter Verwendung des BACnet
MS/TP-Protokolls. Weitere Einzelheiten finden Sie in den Verdrahtungs- und
Installationsrichtlinien von Delta Controls.
8.1

MS/TP (RS-485) Verdrahtung

Detaillierte Informationen zur MS/TP- und LINKnet-Verkabelung finden Sie in den
Verdrahtungs- und Installationsrichtlinien von Delta Controls.
• Um eine zuverlässige Kommunikation zu gewährleisten, muss die richtige
Verkabelung verwendet werden. (22 24 AWG verdrilltes Kabel, 100 - 120 Ohm
Impedanz, 17 pF/ft oder geringere Kapazität, mit geflochtener Abschirmung oder
Aluminiumfolie).
• Die Controller müssen in einer Verkettung miteinander verbunden werden. Der
Versuch, sie über eine Stern- oder Buskonfiguration zu verbinden, führt zu
Problemen im Netzwerk.
• Netzwerke mit einer Gesamtlänge von mehr als 1200 m oder mit mehr als 64
Controllern erfordern einen DZNR-768-Repeater.
• LINKnet-Netzwerke mit nur 1 - 2 Controllern und einer Kabellänge von weniger
als 30 m benötigen keine Netzwerkabschlüsse (TRM-768).

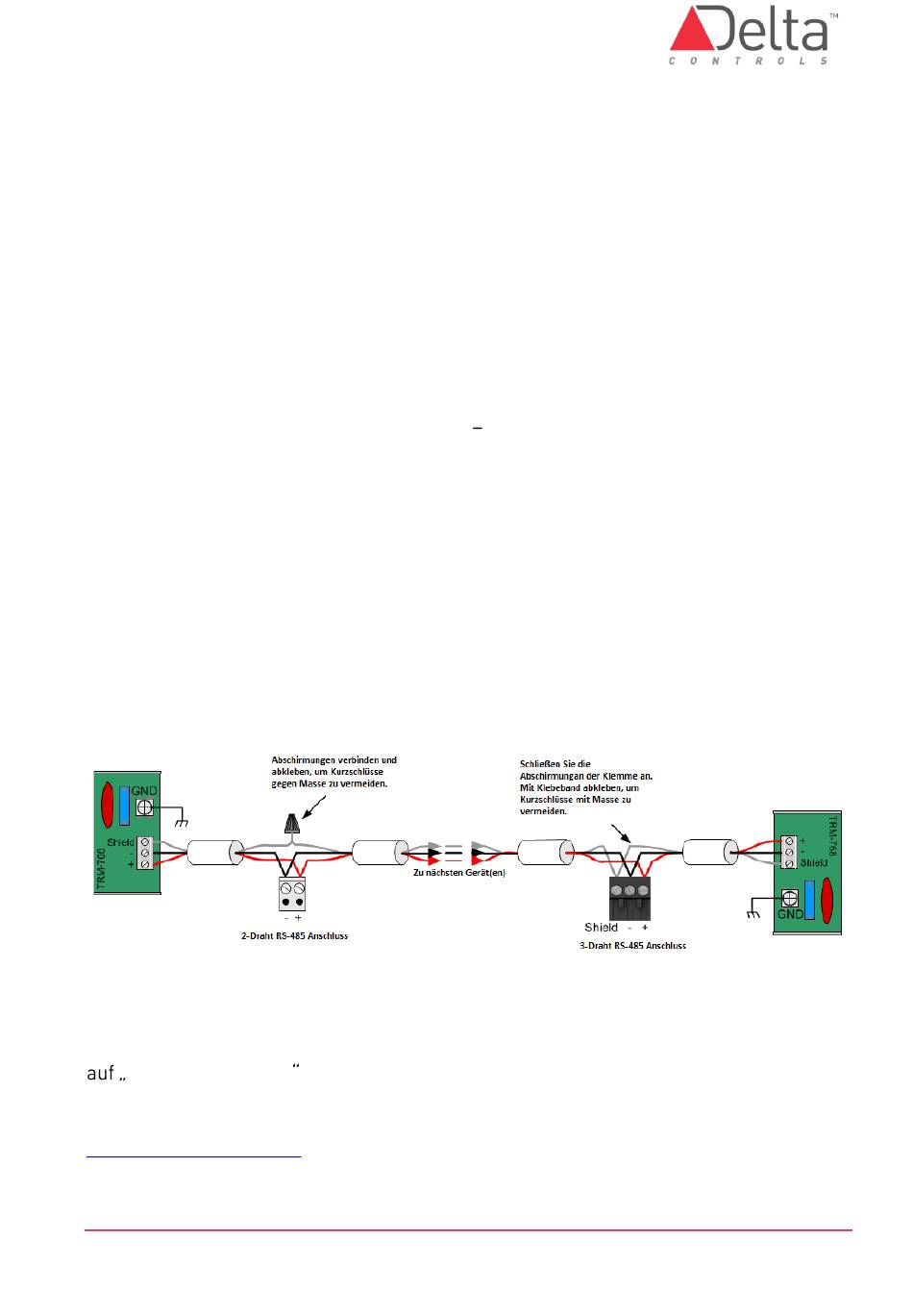

8.2 MS/TP-Netzwerkverkabelung mit ordnungsgemäßem Abschluss
unter Verwendung von TRM-768
8.3

RS-485 Terminierungs-Jumper

Das eZNT verfügt über eine eingebaute RS-485-Terminierung durch eine Jumper-
Einstellung, die anstelle des TRM-768 verwendet werden kann. Der Jumper ist werkseitig
ohne Terminierung eingestellt. Konfigurieren Sie die eZNTs am Ende des Segments
mit diesem Jumper in der unteren Position, ausgerichtet mit dem TERM-Aufkleber auf
dem Siebdruck.
Platinenlayoutdiagramm
DE-eZNT-T331 Rev4.x Installationsanleitung.docx
Die Position des
zu entnehmen.
Terminierungs-Jumpers
© Delta Controls Germany 2024
ist dem obigen
