B&R Panel PC 3200 Anwenderhandbuch
  1. Anleitungen
  2. Marken
  3. B&R Anleitungen
  4. Touchscreen Monitoren
  5. Panel PC 3200
  6. Anwenderhandbuch
B&R Panel PC 3200 Anwenderhandbuch

B&R Panel PC 3200 Anwenderhandbuch

Vorschau ausblenden Andere Handbücher für Panel PC 3200:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

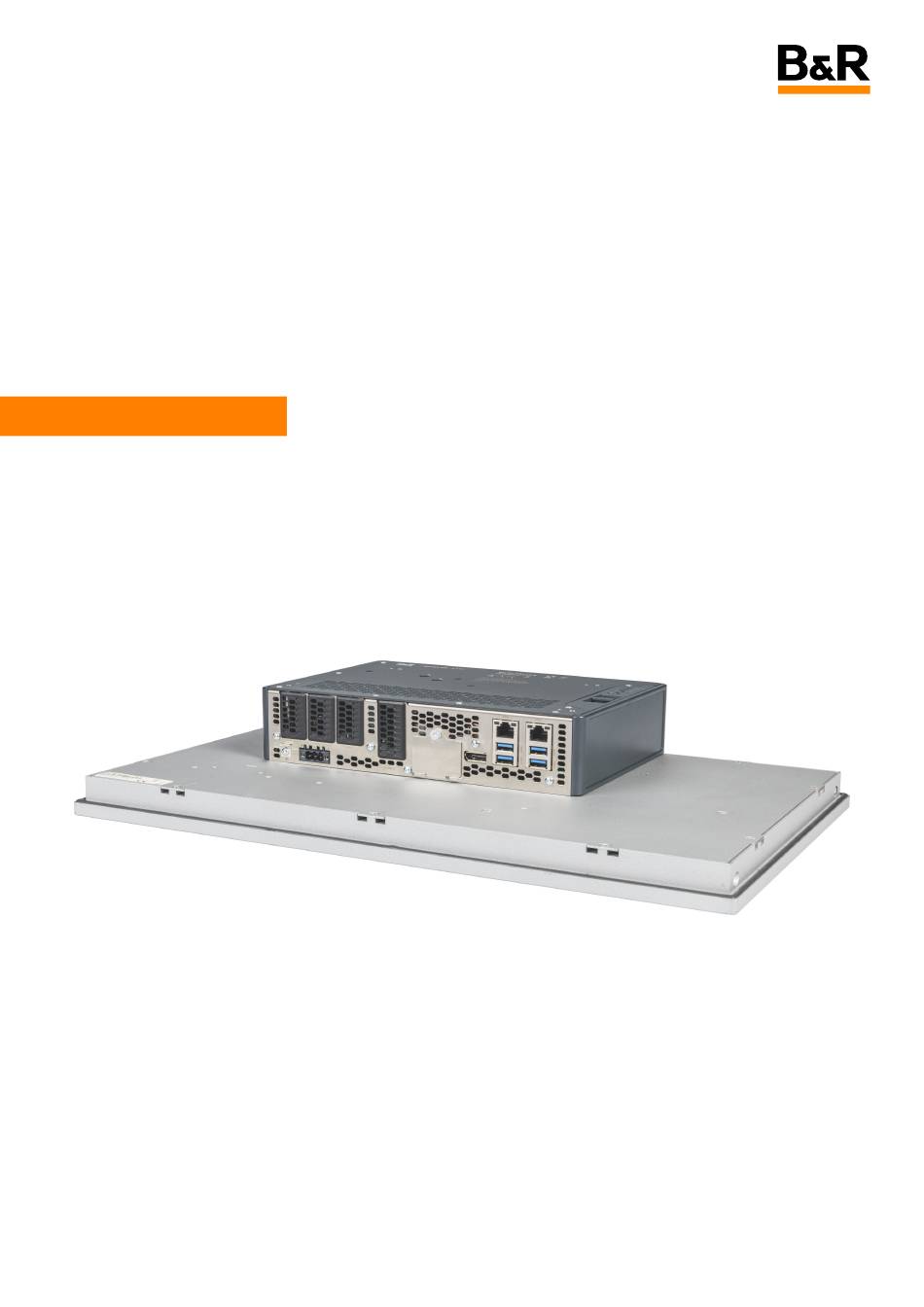

Panel PC 3200
Anwenderhandbuch
1.01 (Mai 2025)
MAPPC3200
Originalbetriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für B&R Panel PC 3200

Inhaltszusammenfassung für B&R Panel PC 3200

  • Seite 1 Panel PC 3200 Anwenderhandbuch 1.01 (Mai 2025) MAPPC3200 Originalbetriebsanleitung...

  • Seite 2: Österreich

    Einzelfall gesondert vereinbart; insoweit ist die Gewährleistung für eine solche Kompatibilität jedenfalls ausgeschlossen und hat der Kunde die Kompatibilität in eigener Ver- antwortung vorab zu prüfen. 1683466188248-1.01 Rev.01 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 3: Inhaltsverzeichnis

    4.1.5.2 Leistungskalkulation..........................42 4.1.6 Geräteschnittstellen und Einschübe......................44 4.1.6.1 Geräteschnittstellen-Übersicht........................44 4.1.6.2 Spannungsversorgung +24 VDC......................44 4.1.6.3 Ethernet-Schnittstellen..........................46 4.1.6.4 USB-Schnittstellen............................. 46 4.1.6.5 CFexpress-Slots............................47 4.1.6.6 Batterie................................. 48 4.1.6.7 Status LEDs..............................49 4.1.6.8 IF Optionen..............................50 4.1.6.9 DisplayPort-Schnittstelle.......................... 50 Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 4 5.2 Anschluss an das Stromnetz..........................124 5.2.1 Montage des DC-Netzkabels........................124 5.2.1.1 Verdrahtung..............................124 5.2.2 Anschluss der Spannungsversorgung an ein B&R Gerät................ 125 5.2.3 Erdungskonzept Funktionserde........................126 5.2.4 Anschluss von Kabeln............................ 127 6 Inbetriebnahme...................... 128 6.1 Erstes Einschalten..............................128 6.2 Touchkalibrierung..............................128 Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 5 7.3.3.2 Vorgangsweise in der EFI-Shell......................173 7.4 Multitouchtreiber..............................174 7.5 Betriebssysteme..............................175 7.5.1 Windows 10 IoT Enterprise 2021 LTSC......................175 7.5.1.1 Allgemeines..............................175 7.5.1.2 Bestelldaten..............................175 7.5.1.3 Übersicht..............................175 7.5.1.4 Features...............................175 7.5.1.5 Installation..............................176 7.5.1.6 Treiber................................176 7.5.1.7 Aktivierung..............................176 Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 6 8.6.2.2 Wie kann Image Sticking reduziert werden?..................203 8.7 Information zu Displayeigenschaften......................203 8.8 Reparatur/Reklamation und Ersatzteile......................203 9 Zubehör........................204 9.1 Allgemeines................................204 9.1.1 Ersatzteile und -sets............................204 9.2 Montagezubehör..............................205 9.2.1 Bestelldaten..............................205 9.3 Feldklemme Spannungsversorgung........................ 206 9.3.1 0TB103.9x................................. 206 Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 7 D.1.1 Technische Daten............................220 D.1.2 Temperatur-Luftfeuchte-Diagramm......................220 D.2 Touchscreen (Multitouch-Generation 3)......................221 D.2.1 Allgemeines..............................221 D.2.2 Technische Daten............................221 D.2.3 Temperatur-Luftfeuchte-Diagramm......................221 Anhang E Kabeldaten....................222 E.1 Buslänge und Kabeltyp RS232........................... 222 E.2 Buslänge und Kabeltyp RS422........................... 222 Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 8 E.4 Buslänge und Kabeltyp CAN..........................223 Anhang F POWERLINK....................224 F.1 S/E-LED (Status/Error-LED)..........................224 F.1.1 Ethernet-Modus............................... 224 F.1.2 POWERLINK V2 Modus...........................224 F.1.3 Systemstopp-Fehlercodes..........................226 F.1.4 POWERLINK V2..............................226 Anhang G Ablesen von Status LEDs................227 Anhang H Abkürzungen....................228 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 9: Einleitung

    1.1 Handbuchhistorie Version Datum Kommentar 1.01 Mai 2025 Neue Inhalte: • Zulassungen im Kapitel Internationale und nationale Zulassungen. Inhaltliche Aktualisierungen: • Technische Daten der Systemeinheiten 5PPC3200.RPLx-000 1.00 April 2025 Erste Ausgabe Redaktionelle Korrekturen werden nicht aufgelistet. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 10: Informationen Zum Dokument

    1.2.3 Mitgeltende Dokumente Information: Sofern nicht anders angegeben, gilt die jeweils aktuelle Version der Dokumente. Diese ste- hen auf der B&R Homepage www.br-automation.com zum Download zur Verfügung. • MAAP1000 • MAAP9x3 • MACFEXP • MACAHMI Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 11: Allgemeine Sicherheitshinweise

    • Elektrische Baugruppen ohne Gehäuse: Sind durch ESD-taugliche Verpackungen geschützt. 2.2.2 Vorschriften für die ESD-gerechte Handhabung Elektrische Baugruppen mit Gehäuse • Kontakte von Steckverbindern von angeschlossenen Kabeln nicht berühren. • Kontaktzungen von Leiterplatten nicht berühren. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 12: Vorschriften Und Maßnahmen

    Der Schaltschrank ist zuvor spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. • Die allgemeinen Sicherheitsbestimmungen, sowie die national geltenden Unfallverhütungsvorschriften sind zu beachten. • Die elektrische Installation ist nach den einschlägigen Vorschriften durchzuführen (z. B. Leitungsquer- schnitt, Absicherung, Schutzleiteranbindung). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 13: Betrieb

    Memory Stick) oder über Netzwerke sowie Internet, stellt eine potenzielle Gefährdung für das System dar. Es liegt in der Eigenverantwortung des Anwenders diese Gefahren abzuwenden und durch entsprechende Maßnahmen wie z. B. Virenschutzprogramme, Firewalls abzusichern sowie nur Software aus vertrauenswür- digen Quellen einzusetzen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 14: Cyber Security Disclaimer Für Produkte

    Standortes geben. Der Begriff "Steuerungssysteme" bezieht sich auf alle Arten von B&R-Produkten wie Steuerungen (z. B. X20), Visualisierungs- systeme (z. B. Power Panel T30), Prozessleitsysteme (z. B. APROL) und unterstützende Systeme wie Engineering-Workstations mit Automation Stu- dio. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 15: Systemübersicht

    1200 MHz 5PPC3200.RPL2-000 Intel i5-1345URE 1400 MHz 5PPC3200.RPL3-000 Intel i7-1365URE 1700 MHz Abdeckungen 1 auswählen Seitenblende 5ACCFF02.0000-001 Hauptspeicher max. 2 auswählen 5MMDDR.4096-05 5MMDDR.016G-05 5MMDDR.8192-05 5MMDDR.032G-05 Massenspeicher CFexpress-Karten optional, max. 2 auswählen 5CFXPR.060G-20 5CFXPR.120G-20 5CFXPR.240G-20 5CFXPR.480G-20 5CFXPR.960G-20 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 16: Bestellnummernschlüssel

    Das USV-Modul kann nur im IF Option 1 Steckplatz betrieben werden, und die zum USV-Modul kompatible Batterieeinheit muss verwendet werden. 3.1.1 Bestellnummernschlüssel Information: Zur einfachen Identifizierung der Gerätekonfiguration ist ein aktueller Bestellnummern- schlüssel auf der B&R Homepage verfügbar: Home > Downloads > Industrie PCs und Panels > Panel PC 3200 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 17: Übersicht

    - Querformat - Front USB - Für PPC900/PPC2100/PPC3100/PPC2200 - Für Linkmodule - Einbau- kompatibel 5AP920.1906-01, 5PC720.1906-00, 5PC820.1906-00 5AP1130.101D-000 Automation Panel 10,1" High Resolution - 1920 x 1200 Pixel (16:10) - Multitouch (projiziert kapazitiv) - Schaltschrankmontage - Querformat - Für PPC2100/PPC3100/PPC2200 - Für Linkmodule Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 18 Windows 10 IoT Enterprise 2021 LTSC - 64-Bit - High-End - Multilanguage (EN / DE / FR / ES) - PPC3200 (UEFI Boot) - CPU Core i7-1365URE - Lizenz - Lieferung nur in Verbindung mit einem Gerät Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 19 Systemübersicht Bestellnummer Kurzbeschreibung Seite Zubehör 0TB103.9 Stecker 24 VDC - 3-polig; female - Schraubklemme 3,31 mm² 0TB103.91 Stecker 24 VDC - 3-polig; female - Federzugklemme 3,31 mm² Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 20: Technische Daten

    • Industrie PC mit DP-Schnittstelle (on-board oder IF-Option) • DP- und USB-Typ-A/B-Kabel Information: B&R kann keine Garantie für die Unterstützung von Drittanbieterprodukten geben. Die Zulässigkeit und Eignung von Monitor/Panel sind individuell von Anwendenden gemäß den lokalen technischen und gesetzlichen Anforderungen zu prüfen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 21: Allgemeine Einschränkungen/Eigenheiten

    • Tasten- und LED-Daten werden nicht übertragen. • Daten von Befehlsgeräten werden nicht übertragen. • Service- und Diagnose-Daten werden nicht übertragen. • Die maximale Kabellänge ist auf 7,5 m begrenzt. • Singletouch (analog resistiv) wird nicht unterstützt. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 22: Sdl4-Betrieb

    ° Es ist kein SDL3/SDL4-Kabel angeschlossen. ° Es ist noch keine Verbindung zwischen SDL4 Linkmodul und SDL4 Transmitter hergestellt. Dieses Verhalten kann durch geeignete Konfiguration im BIOS bzw. über den Grafiktreiber umgangen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 23: Produktkennzeichnung

    Gerätenummer Serialnummer MAC-Adressen Serialnummer Gerätes kann Gerätenummer B&R Homepage www.br-automation.com (Login erforderlich) abgerufen werden. Über die Gerätenummer können Informa- tionen (Serialnummer, Materialnummer, Revision, Lieferdatum und Garantieende) zu allen im System ver- bauten Komponenten abgerufen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 24: Mechanische Eigenschaften

    Rev. F0 bis Rev. C0 15,6" Multitouch 5AP933.156B-00 258,5 72,5 245,5 ab Rev. D0 18,5" Multitouch 5AP933.185B-00 133,5 21,5" Multitouch 5AP933.215C-00 541,5 528,5 166,75 24,0" Multitouch 5AP933.240C-00 598,5 585,5 195,25 Komponenten Bestellnummer Systemeinheiten 5PPC3200.RPLx-000 173,5 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 25: Ap1000 Panels Mit Halteklammern

    15,6" Singletouch 5AP1120.156B-000 258,5 72,5 245,5 14,5 ab Rev. D0 Rev. A0 15,6" Multitouch 5AP1130.156C-000 258,5 72,5 245,5 ab Rev. A2 15,6" Multitouch 5AP1130.156C-001 258,5 72,5 245,5 18,5" Multitouch 5AP1130.185C-000 133,5 Komponenten Bestellnummer Systemeinheiten 5PPC3200.RPLx-000 173,5 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 26: Ap1000 Panels Mit Klemmblöcken

    12,1" Singletouch 5AP1120.1214-000 19,5 20,3 15,0" Singletouch 5AP1120.1505-000 48,5 24,3 10,5 15,0" Singletouch mit Tasten 5AP1180.1505-000 48,5 24,3 10,5 15,0" Singletouch mit Tasten 5AP1181.1505-000 48,5 24,3 19,0" Singletouch 5AP1120.1906-000 153,5 23,3 Komponenten Bestellnummer Systemeinheiten 5PPC3200.RPLx-000 173,5 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 27: Einbauzeichnungen

    Technische Daten 4.1.3.2 Einbauzeichnungen Information: Beim Einbau des Panel PC 3200 sind die Luftzirkulationsabstände sowie zusätzlicher Frei- raum für die Bedienung und Wartung des Geräts zu berücksichtigen. Die Ausschnitttoleranzen betragen +0 mm/-0,5 mm. AP9x3 Panels Panels Bestellnummer Z min Z max Anzahl der Halteklammern 12,1"...
  • Seite 28 Für das Anziehen bzw. Lösen der Schraube der Halteklammer wird ein 2,5 mm Innensechskant-Schrauben- dreher benötigt. Das maximale Anzugsmoment der Halteklammer beträgt 1 Nm. Information: Um eine Montage mit Halteklammern zu ermöglichen, ist ein umlaufender Mindestabstand von 30 mm einzuhalten. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 29 Das Maß "Z" beschreibt die Dicke des Wand- bzw. des Schaltschrankblechs. Für das Anziehen bzw. Lösen der Schraube der Klemmblöcke wird ein 3 mm Innensechskant-Schraubendre- her benötigt. Das maximale Anzugsmoment des Klemmblocks beträgt 0,5 Nm. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 30: Luftzirkulationsabstände

    39) in der Applikation zu überwachen und bei Überschreiten dieser Werte entsprechende Maßnahmen zu setzen. 4.1.3.4 Einbaulagen Die nachfolgenden Zeichnungen zeigen die spezifizierten Einbaulagen der Panel PC 3200 Geräte. Diese dür- fen nur wie folgend angegeben montiert werden. Neigung [°] Derating [°C]...

  • Seite 31: Gewichtsangaben

    Hauptspeicher 5MMDDR.xxxx-0x CFexpress-Karten 5CFXPR.xxxx-20 5ACCLI02.DPO0-000 Grafik Optionen 5ACCLI02.SD40-000 5AC901.I232-00 5AC901.I485-00 5AC901.ICAN-01 5AC901.IETH-00 5AC901.IHDA-00 5AC901.IPLK-00 5AC901.IRDY-00 5AC901.ISIO-00 Interface Optionen 5AC901.ISRM-00 5AC901.IUPS-0x 5ACCIF02.CANE-000 5ACCIF02.FPLK-000 5ACCIF02.FPLS-000 5ACCIF02.FPSC-000 5ACCIF02.ISS0-000 5ACCIF04.FPLK-000 Massenspeicher Optionen 5ACCMS01.MDT2-000 M.2-Massenspeicher 5ACCMSM2.xxxx-000 Frontblende 5ACCFF02.0000-001 Ohne Massenspeicher. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 32: Umwelteigenschaften

    (Ethernet-Schnittstellen, Speicher) • Maximaler Ausbau und Leistungsverbrauch des Systems • Alternativ zum Thermal Analysis Tool kann das Tool Prime95 (V3019 Build 20) mit Workload "Small FFTs" und den Default Einstellungen verwendet werden • 100 % Displayhelligkeit Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 33: Minimale Umgebungstemperatur Im Worst-Case Betrieb

    ✓ 5AC901.IUPS-00 ✓ 5AC901.IUPS-01 ✓ ✓ ✓ ✓ 5ACCIF02.CANE-000 ✓ 5ACCIF02.FPLK-000 ✓ 5ACCIF02.FPLS-000 ✓ 5ACCIF02.FPSC-000 ✓ ✓ ✓ ✓ 5ACCIF02.ISS0-000 ✓ 5ACCIF04.FPLK-000 Massenspeicher ✓ ✓ ✓ ✓ 5ACCMS01.MDT2-000 Optionen ✓ ✓ ✓ ✓ M.2-Massenspeicher 5ACCMSM2.xxxx-000 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 34: Maximale Umgebungstemperatur Für Den Worst-Case Betrieb

    ✓ 5ACCMS01.MDT2-000 Optionen ✓ ✓ ✓ ✓ M.2-Massenspeicher 5ACCMSM2.xxxx-000 Bei Verwendung von 2 x 2,5 GBit/s Ethernet ist ein zusätzliches Derating von 10 °C notwendig. Bei 1 x 2,5 GBit/s Ethernet ist kein Derating notwendig. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 35 ✓ 5ACCMS01.MDT2-000 Optionen ✓ ✓ ✓ ✓ M.2-Massenspeicher 5ACCMSM2.xxxx-000 Bei Verwendung von 2 x 2,5 GBit/s Ethernet ist ein zusätzliches Derating von 10 °C notwendig. Bei 1 x 2,5 GBit/s Ethernet ist kein Derating notwendig. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 36: Maximale Umgebungstemperatur Für Den Typischen Betrieb

    ✓ 5ACCMS01.MDT2-000 Optionen ✓ ✓ ✓ ✓ M.2-Massenspeicher 5ACCMSM2.xxxx-000 Bei Verwendung von 2 x 2,5 GBit/s Ethernet ist ein zusätzliches Derating von 10 °C notwendig. Bei 1 x 2,5 GBit/s Ethernet ist kein Derating notwendig. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 37: Umgebungstemperatur Bestimmen

    Parameter (z. B. Temperatur) unter freigegebenen Microsoft Windows oder Linux für B&R Betriebs- systemen ausgelesen werden. Die gemessene Temperatur stellt einen Richtwert für die unmittelbare Umgebungstemperatur dar, kann aber auf Grund benachbarter Bauteile be- einflusst worden sein. Self Monitoring, Analysis, and Reporting Technology Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 38: Umgebungstemperatur Für Lagerung Und Transport

    -20 bis 60 -20 bis 60 5ACCIF02.ISS0-000 -20 bis 60 -20 bis 60 5ACCIF04.FPLK-000 -20 bis 60 -20 bis 60 Massenspeicher Option 5ACCMS01.MDT2-000 -20 bis 60 -20 bis 60 M.2-Massenspeicher 5ACCMSM2.xxxx-000 -55 bis 95 -55 bis 95 Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 39 Technische Daten 4.1.4.1.7 Temperatursensorpositionen ADI Sensoren Position Messpunkt für Messung max. spezifiziert (°C) System Unit Sensor 1 CFexpress2 Temperatur der CFexpress-Umgebung System Unit Sensor 2 Temperatur der Ethernet-Umgebung System Unit Sensor 3 Temperatur des Prozessors Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 40: Luftfeuchtigkeit

    • Montage aller Abdeckungen bzw. Komponenten an den Schnittstellen und Einschüben • Einhaltung aller Umgebungsbedingungen Der Panel PC 3200 mit AP9x3 und AP1000 Panels besitzt zusätzlich unter den selben Bedingungen nach UL50 frontseitig "Type 4X indoor use only". Keine Evaluierung im Zusammenhang mit UL Zulassung.

  • Seite 41: Elektrische Eigenschaften

    Technische Daten 4.1.5 Elektrische Eigenschaften 4.1.5.1 Blockschaltbild Legende 2.0_Px USB 2.0 Port x Interne Schnittstelle 3.2_Px USB 3.2 Port x Nach außen geführte Schnittstelle Interne Schnittstelle, tauschbar/konfigurierbar Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 42: Leistungskalkulation

    5AP1120.1906-000 5,0 W 22,0 W 27,0 W Hauptspeicher Bestellnummer Leistungsverbrauch gesamt 4 GByte RAM 5MMDDR.4096-05 2,5 W 8 GByte RAM 5MMDDR.8192-05 3,0 W 16 GByte RAM 5MMDDR.016G-05 3,5 W 32 GByte RAM 5MMDDR.032G-05 4,0 W Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 43: Interface Optionen

    75 W 85 W (System Perfomance Mode) (mit 10 W USB Verbraucher) Hauptspeicher 5MMDDR.4096-04 2,5 W 2,5 W Interface Option 5AC901.ISRM-00 M.2-Massenspeicher Option 5ACCMSM0.MDT2-000 1x CFexpress-Karte 5CFXPR.xxxx-20 Gesamt max.: 106,4 W Mit M.2 SSD 5ACCMSM2.xxxx-000. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 44: Geräteschnittstellen Und Einschübe

    Das Gerät ist durch eine aufgelötete Sicherung (15 A, flink) vor Überlast und Verpolung geschützt. Ist die Sicherung defekt (z. B. durch Überlast) muss das Gerät zur Reparatur an B&R geschickt werden. Bei Verpo- lung ist kein Tausch der Sicherung notwendig. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 45 An dem Erdungsanschluss muss z. B. ein Kupferband, das an einem zentralen Erdungspunkt des Schalt- schrankes oder der Anlage, in der das Gerät eingebaut wird, befestigt werden. Der Leitungsquerschnitt sollte dabei so groß wie möglich (mindestens 2,5 mm²) gewählt werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 46: Ethernet-Schnittstellen

    Jede USB-Schnittstelle wird durch einen wartungsfreien „USB Strombegrenzungsschalter“ (max. 1 A) abgesichert. Für den Technology Guard steht intern eine USB 2.0 Schnittstelle zur Verfügung. Für den Austausch oder eine Nachbestückung muss die Systemeinheit geöffnet werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 47: Cfexpress-Slots

    Typ B Standard PCIe Gen3 x2 Formfaktor [mm] 38,5 × 29,8 × 3,8 RAID RAID 0, RAID1 Hot-plug-Unterstützung Nein CFexpress Slot 1 (a) PCIe Gen3 x2 CFexpress Slot 2 (b) PCIe Gen3 x2 CFexpress-Karten Bestelldaten Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 48: Batterie

    Ab dem Zeitpunkt, ab dem die Batteriekapazität als BAD (nicht ausreichend) erkannt wird, ist eine Pufferung der Daten noch für ca. 500 Stunden gewährleistet. Die Batterie ist zu ersetzen. Beim Wechseln der Batterie werden Daten noch ca. 10 Minuten durch einen Kondensator gepuffert. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 49: Status Leds

    Applikation im Service Modus Wird von Automation Runtime gesteuert. Orange Blinkend Es liegt eine Lizenzverletzung vor. Zwei Spalten bilden 1 Intervall zu jeweils 500 ms. S5: Soft-off S4: Hibernate (Suspend-to-Disk) Nur in Verbindung mit einem SDL4 Linkmodul aktiv. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 50: If Optionen

    Kurzbeschreibung Massenspeicher Option 5ACCMS01.MDT2-000 Adapterkarte für M.2-Massenspeicher - Für APC3x00/PPC3x00 4.1.6.9 DisplayPort-Schnittstelle Beschreibung Abbildung Ausführung DP 1.2; female Auflösung max. 4k, 60 Hz, HDR Kabellänge Abhängig von Auflösung und Refreshrate verfügbare Videosignale DisplayPort, DVI, HDMI Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 51: Power- Und Reset-Button

    Bei Verlust des Passworts zur Datenverschlüsselung ist eine Entschlüsselung der Daten, z. B. nach einem BIOS-Update oder TPM Firmware Update, nicht möglich. Der Zugriff auf das verschlüsselte Laufwerk geht verloren. Die Passwörter müssen sorgsam aufbewahrt und vor unbefugtem Zugriff geschützt werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 52: Einzelkomponenten

    3 Interface-Optionen montiert werden. Der Hauptspeicher kann getauscht oder erweitert werden. • Intel Core i Prozessoren • DDR4-Speicher • Intel HD Graphics • 2x CFexpress-Slots • Steckplätze für 3 Interface Optionen • Hauptspeicher tausch- und erweiterbar Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 53 512 GByte M.2 SSD MLC - Innodisk - SATA 5ACCMSM2.1024-000 1 TByte M.2 SSD MLC - Innodisk - SATA Unterbrechungsfreie Stromversorgung 5AC901.IUPS-00 USV - Für 4,5 Ah Batterie 5AC901.IUPS-01 USV - Für 2,2 Ah Batterie Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 54: Technische Daten

    Typ B, PCIe Gen3 x2 Anzahl 4x USB 3.2 Gen2 1x USB 2.0 (intern für Technology Guard) Übertragungsrate bis zu Super Speed+ (10 GBit/s) Ethernet Anzahl Ausführung RJ45, geschirmt Übertragungsrate 10/100/1000/2500 MBit/s DisplayPort Anzahl Version Einschübe Interface Option Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 55 = 24 VDC Nur wenn alle Schnittstellenabdeckungen montiert sind. Keine Evaluierung im Zusammenhang mit UL Zulassung. Herabsenkung (Derating) der maximalen Umgebungstemperatur typisch 1 °C pro 1000 Meter ab 500 Meter NN. Alle Abmessungen ohne Montageplatte. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 56: Panels

    Querformat - Für PPC900/PPC2100/PPC3100/PPC2200 - Für Linkmodule 5AP933.240C-00 Automation Panel 24,0" FullHD TFT - 1920 x 1080 Pixel (16:9) - Multitouch (projiziert kapazitiv) - Schaltschrankmontage - Querformat - Für PPC900/PPC2100/PPC3100/PPC2200 - Für Linkmodule Automation Panel 9x3 Anwenderhandbuch Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 57 Querformat - Front USB - 32 Funktions- und 92 Systemtas- ten - Für PPC900/PPC2100/PPC3100/PPC2200 - Für Linkmo- dule - Einbaukompatibel 5PP581.1505-000 5AP1182.1043-000 Automation Panel 10,4" VGA TFT - 640 x 480 Pixel (4:3) - Singletouch (analog resistiv) - Schaltschrankmontage - Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 58 Technische Daten Bestellnummer Kurzbeschreibung Abbildung Querformat - Front USB - 44 Funktions- und 20 Systemtas- ten - Für PPC900/PPC2100/PPC3100/PPC2200 - Für Linkmo- dule - Einbaukompatibel 5PP582.1043-00, 5AP982.1043-01, 5PC782.1043-00 Automation Panel 1000 Anwenderhandbuch Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 59: Hauptspeicher

    8 GByte 16 GByte 32 GByte Bauart 260 Pin Organisation 512M x 64 Bit 1024M x 64 Bit 2048M x 64 Bit 4096M x 64 Bit Geschwindigkeit DDR4-3200 (PC4-3200) Endurance Error Correction Coding (ECC) Nein Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 60: Grafik Optionen

    USB 2.0 Ausführung Typ A Übertragungsrate Low Speed (1,5 MBit/s), Full Speed (12 MBit/s) bis High Speed (480 MBit/s) Strombelastbarkeit max. 0,5 A DisplayPort Anzahl Version Elektrische Eigenschaften Leistungsaufnahme Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 61 DisplayPort Lane 3 (positive) 20 DP_PWR Power For Connector Information: Das Hot-plugging der Ausgabegeräte an der Schnittstelle wird seitens der Hardware und der Grafiktreiber der freigegebenen Betriebssysteme für Servicezwecke unterstützt. Für diese Schnittstelle sind maximal 10.000 Steckzyklen spezifiziert. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 62: 5Accli02.Sd40-000

    Luftfeuchtigkeit Betrieb 5 bis 90%, nicht kondensierend Lagerung 5 bis 95%, nicht kondensierend Transport 5 bis 95%, nicht kondensierend Mechanische Eigenschaften Gewicht ca. 38 g Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 63: Kabellängen Und Auflösungen Bei Sdl4-Übertragung

    Touchscreen-Geräten kann eine Neukalibrierung erforderlich sein. Für diese Schnittstelle sind maximal 500 Steckzyklen spezifiziert. 4.2.4.2.3.2 Kabellängen und Auflösungen bei SDL4-Übertragung Die maximale Kabellänge bei SDL4-Übertragung mit einem B&R SDL3/SDL4-Kabel (unabhängig von der Auf- lösung des Panels) beträgt 100 m. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 64: Interface Optionen

    Luftfeuchtigkeit Betrieb 5 bis 90%, nicht kondensierend Lagerung 5 bis 95%, nicht kondensierend Transport 5 bis 95%, nicht kondensierend Mechanische Eigenschaften Gewicht ca. 30 g Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 65: Pinbelegung

    Die Treiber für freigegebene Betriebssysteme stehen im Downloadbereich der B&R Homepage (www.br-automation.com) zum Download bereit (sofern erforderlich und nicht bereits im Betriebssystem enthalten). Freigegebene Betriebssysteme sind: • Automation Runtime • Linux für B&R • Windows 10 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 66: 5Ac901.I485-00

    Baudrate 115 kBit/s Abschlusswiderstand aktivier- und deaktivierbar mittels Schiebeschalter Defaulteinstellung Elektrische Eigenschaften Leistungsaufnahme Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Umgebungsbedingungen Temperatur Betrieb 0 bis 55°C Lagerung -20 bis 60°C Transport -20 bis 60°C Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 67 IF Option 1 (COM A) 3F8h - 3FFh IF Option 2 (COM B) 2F8h - 2FFh 4.2.5.2.3.3 Kabeldaten Für genauere Informationen zu Übertragungsrate und Buslänge bzw. Anforderungen an Kabel für die jewei- ligen Schnittstellen/Busse siehe "Kabeldaten" auf Seite 222. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 68: Betrieb Als Rs485-Schnittstelle

    Die Treiber für freigegebene Betriebssysteme stehen im Downloadbereich der B&R Homepage (www.br-automation.com) zum Download bereit (sofern erforderlich und nicht bereits im Betriebssystem enthalten). Freigegebene Betriebssysteme sind: • Automation Runtime • Linux für B&R • Windows 10 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 69: 5Ac901.Ican-01

    Mechanische Eigenschaften Gewicht ca. 33 g Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und das Gesamtgerät die entsprechende Kennzeichnung trägt. Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 70: I-O-Adresse Und Irq

    Abschlusswiderstand wird durch eine gelb leuchtende LED (2) angezeigt (siehe "Ablesen von Status LEDs" auf Seite 227). 4.2.5.3.4 Treiber Die Treiber für freigegebene Betriebssysteme stehen im Downloadbereich der B&R Homepage (www.br-automation.com) zum Download bereit (sofern erforderlich und nicht bereits im Betriebssystem enthalten). Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 71 Technische Daten Freigegebene Betriebssysteme sind: • Windows 10 • Linux für B&R • Automation Runtime Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 72: 5Ac901.Ieth-00

    Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV-Zertifikat zur Pro- duktfamilie angeführt sind. Umstellung erfolgt automatisch. Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 73 Freigegebene Betriebssysteme sind: • Linux für B&R • Windows 10 Information: Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Herstellerseiten, herunterzuladen. Wake On LAN (WOL) und PXE-Boot werden nicht unterstützt. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 74: 5Ac901.Ihda-00

    Realtek ALC 662 Eingänge Mikrofon, Line In Ausgänge Line Out Elektrische Eigenschaften Leistungsaufnahme 0,4 W Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Umgebungsbedingungen Temperatur Betrieb 0 bis 55°C Lagerung -20 bis 60°C Transport -20 bis 60°C Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 75 Für den Betrieb des Audio Controllers ist ein spezieller Treiber notwendig. Es stehen für die freigegebenen Betriebssysteme im Downloadbereich der B&R Homepage www.br-automation.com Treiber zum Download bereit (sofern erforderlich und nicht bereits im Betriebssystem inkludiert). Information: Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Herstellerseiten, herunterzuladen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 76: 5Ac901.Isrm-00

    Mechanische Eigenschaften Gewicht ca. 20 g Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und das Gesamtgerät die entsprechende Kennzeichnung trägt. Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 77 Die Treiber für freigegebene Betriebssysteme stehen im Downloadbereich der B&R Homepage (www.br-automation.com) zum Download bereit (sofern erforderlich und nicht bereits im Betriebssystem enthalten). Freigegebene Betriebssysteme sind: • Windows 10 • Linux für B&R • Automation Runtime Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 78: 5Ac901.Iplk-00

    256 kByte (für z. B. Automation Runtime, siehe AS-Hilfe) Schnittstellen POWERLINK Anzahl Typ 4 Ausführung RJ45, geschirmt Übertragungsrate 100 MBit/s Übertragung 100 Base-TX Leitungslänge max. 100 m zwischen zwei Stationen (Segmentlänge) Elektrische Eigenschaften Leistungsaufnahme 1,5 W Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 79: "S/E-Led (Status/Error-Led)" Auf Seite

    Der Treiber ist Bestandteil des Automation Runtime und die Firmware ist Bestandteil des Automation Stu- dios. Das Modul wird automatisch auf diesen Stand gebracht. Um die im Automation Studio enthaltene Firmware zu aktualisieren, ist ein HW-Upgrade durchzuführen (siehe Automation Help: Projekt Management / Arbeitsoberfläche / Upgrades). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 80: 5Ac901.Irdy-00

    Mechanische Eigenschaften Gewicht ca. 30 g Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen. 4.2.5.8.3.1 Pinbelegung Ready Relais Ausführung 4-polig, male Belegung Beschreibung normally open (Schließer) Wechselkontakt normally closed (Öffner) n. c. not connected. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 81: 5Ac901.Isio-00

    Temperature: 5 - 55 °C Vibration: 0.7 g EMC: Bridge and open deck Elektrische Eigenschaften Leistungsaufnahme 0,5 W Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Umgebungsbedingungen Temperatur Betrieb 0 bis 60°C Lagerung -20 bis 60°C Transport -20 bis 60°C Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 82: Anschlussbeispiel

    Relais NC (normally closed), Öffner Relais COM, Wechselkontakt 4.2.5.9.3.2 Anschlussbeispiel Information: Vorwiderstände für die LEDs sind bereits auf der Inter- face Option verbaut. Die LED-Ausgänge sind für einen typ. LED-Strom von 3,5 mA dimensio- niert. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 83: 5Accif02.Cane-000

    Schiebeschalter Defaulteinstellung Elektrische Eigenschaften Leistungsaufnahme 1,5 W Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Umgebungsbedingungen Temperatur Betrieb 0 bis 55 °C Lagerung -20 bis 60 °C Transport -20 bis 60 °C Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 84: Pinbelegung Eth

    Die am Gerät bzw. Modul verfügbaren Schnittstellen usw. wurden der eindeutigen Unterscheidung wegen entsprechend nummeriert. Diese Num- merierung kann jedoch von der durch das jeweilige Betriebssystem vorgenommenen Nummerierung abweichen. Umschaltung erfolgt automatisch. Die 10 MBit/s Übertragungsgeschwindigkeit/Verbindung ist nur vorhanden, wenn zeitgleich die Link LED aktiv ist. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 85: Pinbelegung Can

    Schalter (1) zu- oder abgeschaltet werden, dazu ist es nötig die Systemeinheit zu öffnen. Ein akti- vierter Abschlusswiderstand wird durch eine gelb leuchtende LED (2) angezeigt (siehe "Ablesen von Status LEDs" auf Seite 227). Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 86 Freigegebene Betriebssysteme sind: • Linux für B&R • Windows 10 Information: Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Herstellerseiten, herunterzuladen. Wake On LAN (WOL) und PXE-Boot werden nicht unterstützt. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 87: 5Accif02.Fplk-000

    256 kByte (für z. B. Automation Runtime, siehe AS-Hilfe) Schnittstellen POWERLINK Anzahl 1 (integrierter 2-fach Hub) Typ 4, redundant Ausführung RJ45, geschirmt Übertragungsrate 100 MBit/s Übertragung 100 Base-TX Leitungslänge max. 100 m zwischen zwei Stationen (Segmentlänge) Elektrische Eigenschaften Leistungsaufnahme Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 88: Pinbelegung Powerlink 1-Schnittstelle

    Der Treiber ist Bestandteil des Automation Runtime und die Firmware ist Bestandteil des Automation Stu- dios. Das Modul wird automatisch auf diesen Stand gebracht. Um die im Automation Studio enthaltene Firmware zu aktualisieren, ist ein HW-Upgrade durchzuführen (siehe Automation Help: Projekt Management / Arbeitsoberfläche / Upgrades). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 89: 5Accif02.Fpls-000

    100 Base-TX Leitungslänge max. 100 m zwei Stationen (Segmentlänge) Elektrische Eigenschaften Leistungsaufnahme 1,75 W Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Umgebungsbedingungen Temperatur Betrieb 0 bis 55°C Lagerung -20 bis 60°C Transport -20 bis 60°C Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 90: Pinbelegung Powerlink-Schnittstelle

    Diese Schnittstelle wird (wenn vorhanden) im BIOS als COM B mit den Defaultadressen I/O:2F8h und IRQ:3 automatisch aktiviert. Kabeldaten Für genauere Informationen zu Übertragungsrate und Buslänge bzw. Anforderungen an Kabel für die jewei- ligen Schnittstellen/Busse siehe "Kabeldaten" auf Seite 222. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 91 Alle Schnittstellen der Interface Option werden unter Automation Runtime / B&R Hypervisor unterstützt. General Purpose Operating System (GPOS) Wird diese Interface Option mit einem GPOS verwendet, wird nur der Betrieb der seriellen Schnittstelle(-n) unterstützt und die Firmware-Updatefunktion kann nicht verwendet werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 92: 5Accif02.Fpsc-000

    Typ 4 Ausführung RJ45, geschirmt Übertragungsrate 100 MBit/s Übertragung 100 Base-TX Leitungslänge max. 100 m zwischen zwei Stationen (Segmentlänge) Anzahl Ausführung 10-polig, male, galvanisch getrennt Übertragungsrate max. 1 MBit/s Abschlusswiderstand aktivier- und deaktivierbar mittels Schiebeschalter Defaulteinstellung Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 93 Die am Gerät bzw. Modul verfügbaren Schnittstellen usw. wurden der eindeutigen Unterscheidung wegen entsprechend nummeriert. Diese Num- merierung kann jedoch von der durch das jeweilige Betriebssystem vorgenommenen Nummerierung abweichen. POWERLINK Inbetriebnahme und Betrieb Für die Beschreibung der Betriebsmodi, Status und Knotennummern der POWERLINK-Schnittstelle(n) siehe "S/E-LED (Status/Error-LED)" auf Seite 224. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 94: Pinbelegung Serielle Schnittstelle Com

    83h oder 03h 125 kBit/s 84h oder 04h 100 kBit/s 89h oder 09h 50 kBit/s Kabeldaten Für genauere Informationen zu Übertragungsrate und Buslänge bzw. Anforderungen an Kabel für die jewei- ligen Schnittstellen/Busse siehe "Kabeldaten" auf Seite 222. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 95: Pinbelegung X2X Link Master Schnittstelle

    Der Treiber ist Bestandteil des Automation Runtime und die Firmware ist Bestandteil des Automation Stu- dios. Das Modul wird automatisch auf diesen Stand gebracht. Um die im Automation Studio enthaltene Firmware zu aktualisieren, ist ein HW-Upgrade durchzuführen (siehe Automation Help: Projekt Management / Arbeitsoberfläche / Upgrades). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 96: 5Accif02.Iss0-000

    5 bis 90 %, nicht kondensierend Lagerung 5 bis 95 %, nicht kondensierend Transport 5 bis 95 %, nicht kondensierend Mechanische Eigenschaften Gewicht ca. 65 g Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 97: Pinbelegung

    Die Leitungsenden eines RS485-Busses sollten (zumindest bei größeren Leitungslängen bzw. größeren Übertragungsraten) abgeschlossen werden. Dazu kann in der Regel ein passiver Abschluss, durch Verbin- den der Signalleitungen über jeweils einen 120 Ω Widerstand, an den beiden Busenden verwendet werden - siehe "Abschlusswiderstand" der IF-Karte. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 98: Automation Runtime

    Die Treiber für freigegebene Betriebssysteme stehen im Downloadbereich der B&R Homepage (www.br-automation.com) zum Download bereit (sofern erforderlich und nicht bereits im Betriebssystem enthalten). Freigegebene Betriebssysteme sind: • Automation Runtime • Linux für B&R • Windows 10 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 99: 5Accif04.Fplk-000

    5 bis 95 %, nicht kondensierend Transport 5 bis 95 %, nicht kondensierend Mechanische Eigenschaften Gewicht ca. 25 g Nähere Informationen sind der Automation Studio Hilfe zu entnehmen (Kommunikation - POWERLINK - Allgemeines - Hardware - IF / LS). Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 100 Der Treiber ist Bestandteil des Automation Runtime und die Firmware ist Bestandteil des Automation Stu- dios. Das Modul wird automatisch auf diesen Stand gebracht. Um die im Automation Studio enthaltene Firmware zu aktualisieren, ist ein HW-Upgrade durchzuführen (siehe Automation Help: Projekt Management / Arbeitsoberfläche / Upgrades). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 101: Massenspeicher Optionen

    5 bis 90 %, nicht kondensierend Lagerung 5 bis 95 %, nicht kondensierend Transport 5 bis 95 %, nicht kondensierend Mechanische Eigenschaften Gewicht ca. 35 g Diese Werte können durch den verwendeten Massenspeicher eingeschränkt werden. Ohne Massenspeicher. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 102 Die 5ACCMS01.MDT2-000 Adapterkarte verfügt über eine gelbe Sta- tus-LED auf der Frontseite, die als Aktivitätsindikator dient. • Ein: Aktiver Zugriff auf den Massenspeicher (Schreib- oder Lese- vorgang) • Aus: Kein aktiver Zugriff auf den Massenspeicher Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 103: Gbyte Oder 1 Tbyte

    Native Command Queuing (NCQ) Storage Health Data Support Ja, ab AR 4.90 Elektrische Eigenschaften Leistungsaufnahme max. 3,5 W Umgebungsbedingungen Temperatur Betrieb -40 bis 85 °C Lagerung -55 bis 95 °C Transport -55 bis 95 °C Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 104 Für Details zu Storage Health Data siehe Automation Help. Diese Werte können durch die verwendete Adapterkarte eingeschränkt werden. 4.2.6.2.4 Montage von M.2-Massenspeichern Die Montage von M.2-Massenspeichern in die Adapterkarte 5ACCMS01.MDT2-000 ist im Abschnitt "Monta- ge von M.2-Massenspeichern" auf Seite 199 beschrieben. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 105: Unterbrechungsfreie Stromversorgung

    USV Kabel - 0,5 m - Für 5AC901.IUPS-xx 5CAUPS.0010-01 USV Kabel - 1 m - Für 5AC901.IUPS-xx 5CAUPS.0013-01 USV Kabel - 1,3 m - Für 5AC901.IUPS-xx 5CAUPS.0030-01 USV Kabel - 3 m - Für 5AC901.IUPS-xx Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 106 4.2.7.1.4 Pinbelegung USV-Schnittstelle Ausführung 4-polig, male Belegung Temperatursensor Temperatursensor 4.2.7.1.5 Montage Die Montage erfolgt mit dem mitgeliefertem Montagematerial. Weitere Informationen zur Montage sind im Abschnitt "Montage Interface Option und DDR4 SDRAM" auf Seite 197 zu finden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 107: 5Ac901.Bups-0X

    Hazardous Locations Class I, Division 2, Groups ABCD, T4 Elektrische Eigenschaften Nennspannung 24 V Kapazität 4,5 Ah 2,2 Ah Sicherung Ladekenndaten Batterie Ladestrom typ. 1 A typ. 0,88 A Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 108: Zeit In Tagen (Lagerung/Transport)

    Siehe auch "Entladezeit- und Umgebungstemperatur-Diagramm" in der Anwenderdokumentation. Hinweis zum sicheren Umgang mit Bleisäurebatterien Weiterführende Informationen sind den folgenden Dokumenten zu entnehmen: • 5AC901.BUPS-00 Materialsicherheitsdatenblatt (VRLA) • 5AC901.BUPS-01 Materialsicherheitsdatenblatt (VRLA) Entladezeit-/Umgebungstemperatur-Diagramm Gültig nur für 5AC901.BUPS-00. Zeit in Tagen (Lagerung/Transport) Temperatur in °C Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 109: Abmessungen

    Technische Daten 4.2.7.2.3.1 Abmessungen 5AC901.BUPS-00 5AC901.BUPS-01 21,6 ø11 4.2.7.2.3.2 Bohrschablone 5AC901.BUPS-00 5AC901.BUPS-01 181,5 223,2 187,7 ø11 47,7 135 145 107,5 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 110: Vorsichtsmaßnahmen Bei Handhabung Und Gebrauch

    • Es muss sich eine ausreichende Wasserversorgung in der näheren Umgebung befinden. • Schäden an den Containern, in denen die Batterien und Akkumulatoren gelagert und transportiert ver- meiden. • Von Feuer, Funken und Hitze fernhalten. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 111: 5Caups.xxxx-01

    250 g Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und das Gesamtgerät die entsprechende Kennzeichnung trägt. Bei einer Umgebungstemperatur von 20 °C. Anzugsdrehmoment: min. 0,4 Nm; max. 0,5 Nm Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 112 Die maximale Länge des USV-Verbindungskabels ist abhängig von: • Leistung • Spannungsabfall • Drahtquerschnitt • Fühlerleitung 4.2.7.3.4 Montage Informationen zum Anschließen des Kabels an die Batterieeinheit sind dem Abschnitt "Montage und An- schluss der USV-Batterieeinheit" auf Seite 201 zu entnehmen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 113: Seitenblenden

    Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und das Gesamtgerät die entsprechende Kennzeichnung trägt. Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV-Zertifikat zur Pro- duktfamilie angeführt sind. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 114: Cfexpress-Karten

    CFexpress 960 GByte TLC Optionales Zubehör CFexpress-Karten 5ACCRCFX.060G-20 HMI CFexpress 60 GByte TLC 5ACCRCFX.120G-20 HMI CFexpress 120 GByte TLC 5ACCRCFX.240G-20 HMI CFexpress 240 GByte TLC 5ACCRCFX.480G-20 HMI CFexpress 480 GByte TLC 5ACCRCFX.960G-20 HMI CFexpress 960 GByte TLC Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 115: Montage Und Verdrahtung

    • Das Gerät muss auf planer, sauberer und gratfreier Oberfläche montiert werden. • Die Wand oder das Schaltschrankblech muss das vierfache Gesamtgewicht des Geräts tragen können. Im Bedarfsfall sind Versteifungen zu befestigen, um die Montagefläche zu verstärken. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 116 Verwendung von Drittanbieter-Produkten Werden Geräte oder Komponenten von Drittanbietern verwendet, ist die betreffende Herstellerdokumen- tation zu beachten. Sollten Einschränkungen oder Wechselwirkungen durch oder mit Drittanbieter-Produk- ten möglich sein, ist das in der Applikation zu berücksichtigen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 117: Montage Panel Pc Mit Ap9X3 Panel

    Montage und Verdrahtung 5.1.1 Montage Panel PC mit AP9x3 Panel Der Panel PC 3200 mit AP9x3 Panel wird mithilfe von Halteklammern im Einbauausschnitt montiert. Die Anzahl der Halteklammern ist vom Panel abhängig. Das Gerät muss an einer planen, sauberen und gratfreien Oberfläche montiert werden, da Unebenheiten beim Anziehen der Schrauben zu Beschädigungen des Displays und zum Eindringen von Staub und Wasser...

  • Seite 118: Montage Automation Panel 1000 Mit Halteklammern

    "Einbauzeichnungen" auf Seite 27 5.1.2 Montage Automation Panel 1000 mit Halteklammern Der Panel PC 3200 mit AP1000 Panel wird mithilfe von Halteklammern im Einbauausschnitt montiert. Die Anzahl der Halteklammern ist vom Panel abhängig. Das Gerät muss an einer planen, sauberen und gratfreien Oberfläche montiert werden, da Unebenheiten beim Anziehen der Schrauben zu Beschädigungen des Displays und zum Eindringen von Staub und Wasser...

  • Seite 119: Montage Automation Panel 1000 Mit Klemmblöcken

    "Einbauzeichnungen" auf Seite 27 5.1.3 Montage Automation Panel 1000 mit Klemmblöcken Der Panel PC 3200 mit AP1000 Panel wird mithilfe von Klemmblöcken im Einbauausschnitt montiert. Die Anzahl der Klemmblöcke ist vom Panel abhängig. Das Gerät muss an einer planen, sauberen und gratfreien Oberfläche montiert werden, da Unebenheiten beim Anziehen der Schrauben zu Beschädigungen des Displays und zum Eindringen von Staub und Wasser...

  • Seite 120: "Einbauzeichnungen" Auf Seite

    (max. Anzugsmoment 0,5 Nm). Dabei drückt der Befestigungs- schrauben den Klemmhebel nach unten, der wiederum das Gerät an der Wand bzw. dem Schaltschrank- blech fixiert. Materialstärke Wand oder Schaltschrank minimal maximal siehe "Einbauzeichnungen" auf Seite 27 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 121: Systemeinheit Tausch

    1. Den Panel PC auf eine saubere und plane Fläche legen. 2. Die in der nachfolgenden Abbildung markierten Torxschrauben (T10) müssen gelöst und entfernt wer- den - siehe auch "Produktkennzeichnung - Montagemarkierungen" auf Seite Symbolbild Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 122 4. Die Systemeinheit kann in umgekehrter Reihenfolge wieder montiert werden. Das max. Anzugsmo- ment der Torxschrauben (T10) beträgt 0,55 Nm ±10 % . Für die Montage der Systemeinheit darf ausschließlich das mitgelieferte Montagematerial verwendet werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 123: Montageinformation Bei Einzellieferungen/Einzelkomponenten

    Folgenden Einzelkomponenten müssen bei Tausch oder Nachrüstung im BIOS aktiviert wer- den. • Systemeinheiten • Interface Optionen • Grafik Optionen • Massenspeicher Optionen • Hauptspeicher (DDR4 SDRAM) Dazu sind die BIOS-Defaultwerte wiederherzustellen. Detaillierte Informationen sind dem Abschnitt "UEFI-BIOS Optionen" auf Seite 133 zu ent- nehmen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 124: Anschluss An Das Stromnetz

    Leiter mit den Aderendhülsen ① wie in der unten gezeigten Grafik in den Anschlusskon- 0 VDC takten ③ befestigen. Anschlusskontakt durch Ent- fernen des Schraubendrehers schließen. Dabei auf die Beschriftung auf der Federzugklemme ④ achten. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 125: Anschluss Der Spannungsversorgung An Ein B&R Gerät

    Netzkabels muss überprüft werden, ob dieses von der Spannungsquelle (z. B. Netzteil) getrennt wurde. 1. Elektrostatische Entladung am Gehäuse bzw. am Erdungsan- schluss vornehmen. 2. Den Spannungsversorgungsstecker am B&R Gerät anschließen und die Befestigungsschrauben anziehen (max. Anzugsmoment 0,5 Nm). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 126: Erdungskonzept Funktionserde

    0TB103.9 oder 0TB103.91 verwendet ist ein Kabel mit maximal 1,5 mm² pro Anschluss möglich. • Schirmungskonzept der Leiter beachten; alle an das Gerät angeschlossenen Datenkabel sind mit ge- schirmten Leitungen auszuführen. Legende Spannungsversorgungsanschluss Zentraler Erdungspunkt Erdungsanschluss +24 VDC Pin 2 mind. 1,5 mm² mind. 2,5 mm² Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 127: Anschluss Von Kabeln

    Montage und Verdrahtung 5.2.4 Anschluss von Kabeln Bei allen verwendeten Kabeln sind Biegeradien und Anzugsmomente (Fixierschrauben) laut Herstelleran- gaben einzuhalten. Biegeradius Fixierschrauben Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 128: Inbetriebnahme

    Nach dem ersten Start von Windows 10 IoT Enterprise auf einem Panel PC wird der passende Touchtreiber automatisch installiert. Auf allen anderen Geräten muss für den Betrieb des Touchscreens der Touchtreiber nachinstalliert werden. Es steht dazu im Downloadbereich der B&R Homepage (www.br-automation.com) der passende Treiber zum Download bereit. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 129: Multitouch (Pct - Projiziert Kapazitiv)

    BIOS Setup eingestellten Wert, d. h. bis Windows ge- bootet ist, wird der im BIOS eingestellte Wert verwen- det. Der vom BIOS eingestellte Wert wird nur beim ers- ten Aufruf des ADI Control Center übernommen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 130: Allgemeine Anleitung Zur Vorgehensweise Bei Temperaturtests

    System- und Peripherielast erzeugt werden. Information: Loopback-Adapter können ebenfalls von PassMark bezogen werden. Mehr Informationen dazu sind unter www.passmark.com zu finden. Die nachfolgenden Screenshots beziehen sich auf die PassMark BurnInTest Pro Version V10.2 anhand eines PPC3200 mit IF-Optionen. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 131 USB-Memory-Sticks verwendet werden. Diese müs- sen unter Windows als formatiertes Laufwerk zur Verfügung stehen. Unter Test selection and duty cycles ist die Op- Disk-Einstellungen tion dann abzuwählen (Configuration / Test Preferences / Disk) ist Test this device auszu- wählen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 132: Auswertung Der Messergebnisse

    ° Es ist kein SDL3/SDL4-Kabel angeschlossen. ° Es ist noch keine Verbindung zwischen SDL4 Linkmodul und SDL4 Transmitter hergestellt. Dieses Verhalten kann durch geeignete Konfiguration im BIOS bzw. über den Grafiktreiber umgangen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 133: Software

    Variablen in Klammern, z. B. (n), werden verwendet, um die Übersichtlichkeit zu wahren. Sie fassen mehrere gleiche oder ähnliche Menüs zusammen. Eingaben außerhalb eines vorgegebenen Wertebereichs werden nicht übernommen. Defaultwerte sind in Tabellen in der Spalte "Eingabeoptionen" fett markiert. Submenüs sind in Tabellen in der Spalte "BIOS Parameter" fett markiert. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 134: Bios Setup Und Startvorgang

    Die Tastensignale der USB-Tastatur werden erst nach dem Initialisieren des USB-Control- lers verarbeitet. Bootmenü Folgende Tasten sind im Bootmenü aktiviert: Taste Funktion Hilfe Verlassen der Hilfe Cursortasten (←, ↑, ↓, →) Navigation im Bootmenü Enter Öffnen des ausgewählten Submenüs Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 135 Öffnen des ausgewählten Submenüs/Parameters Alphanumerische Tasten Festlegen manueller Werte bei Parametern, die dies erlauben Speichern und Schließen, um die Defaultwerte wiederherzustellen. Information: Alle manuell getätigten Änderungen werden überschrieben, wenn die Defaultwerte geladen und gespeichert werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 136: Bootmenü

    Die Dateien können, abhängig von der Bootkonfiguration, auch auf externen Speichermedien liegen. Administer Secure Boot Für eine genaue Beschreibung dieser Option siehe Anwenderdokumentation des Betriebssystemherstel- lers. Setup Utility Erweiterte Konfigurationen vornehmen. Siehe "Setup Utility" auf Seite 140 Tabelle 55: Bootmenü Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 137: Boot Manager

    Software 7.1.4 Boot Manager Im Bootmanager werden alle erkannten und bootfähigen UEFI-Medien gelistet. Es kann ausgewählt werden, von welchem dieser Medien der Bootvorgang erfolgen soll. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 138: Device Manager

    Capacity: RAID Speichergröße festlegen [MB] Bereich: 0 bis max. verfügbarer Anwenderspeicher (hardwareabhängig) Werden unterschiedlich große Speichermedien verwendet, begrenzt das kleinere Medium. Synchronization: Continuous Synchronisationsmodus auswählen On Request Tabelle 58: Device Manager - Create RAID Volume Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 139 Tabelle 60: Device Manager - Intel(R) Rapid Storage Technology - RAID Volume Info "Disk (n)" ist ein Platzhalter, bei diesem BIOS Parameter wird ein Auszug der Werte angezeigt, die im entsprechenden Submenü detailliert aufgeführt sind. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 140: Setup Utility

    CPU Speed Anzeige der Prozessorgeschwindigkeit [MHz] CPU Stepping Anzeige der Stepping-Version des Prozessors Core Information L1 Data Cache Anzeige des L1 Daten-Cache [kB] L1 Instruction Cache Anzeige des L1 Instruktionen Cache [kB] Tabelle 62: Main Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 141 PMC FW Version Anzeige der PMC Firmware Version System Time Anpassen der Systemzeit im Format hh:mm:ss System Date Anpassen des Systemdatums im Format yyyy:mm:dd About this Software Enter Anzeige des Copyright Disclaimers Tabelle 62: Main Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 142: Advanced

    PCH-FW Configuration Enter Öffnen des Submenüs "PCH-FW Configuration" auf Seite 161 H2OUVE Configuration Enter Öffnen des Submenüs "H2OUVE" auf Seite 161 Super IO Enter Öffnen des Submenüs "Super IO" auf Seite 161 Tabelle 63: Advanced Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 143: Power Und Performance Profile

    Ein aktiver Turbo erhöht die Performance des Systems, allerdings auch die Leistungsaufnahme der CPU. Die erhöhte Leistungsaufnahme hat einen direkten Einfluss auf die maximal mögliche Umgebungstempe- ratur, in welcher das System im Worst-Case unter Vollauslastung betrieben werden kann. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 144: Konfiguration

    Wird keine der Turbo Einstellungen aktiviert, gilt die Lebensdauer wie im "Industrial Use-condition Mode" angeführt. • Zuverlässigkeit für 5 Jahre bei 80% aktiver Nutzung Eine zusätzliche Änderung von Power Einstellungen ist nur im Profil "Custom Mode" möglich. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 145: Mainboard

    Default: 100 Bereich: 0 bis 100 Auflösung: 1 % Tabelle 68: Advanced - OEM Features - Panel Settings - Panel (n) Jedes Backlight On erhöht den Wert um 1. Jeder Start/Neustart erhöht den Wert um 1. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 146 Wiederherstellen der BIOS-Einstellungen anhand eines Backups beim nächsten Re- boot deaktivieren/aktivieren Enabled Die Backupdatei muss in einem Ordner "XPCSET" ( ./XPCSET/ ) im Rootverzeichnis des Zielmediums abgelegt sein. Tabelle 71: Advanced - OEM Features - Settings Backup Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 147: Usb Configuration

    Platform Trust Technology (PTT) deaktivieren/aktivieren Standardmäßig wird das Firmware TPM (FTPM der Kombination aus CPU und PCH) Enabled verwendet. Bei deaktiviertem PTT wird das diskrete TPM (Hardware DTPM) verwendet. Tabelle 73: Advanced - Chipset Configuration Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 148: Acpi Settings

    PCI Delay Optimization Disabled PCI Delay Optimization deaktivieren/aktivieren Enabled MSI enabled Disabled MSI Unterstützung im FADT deaktivieren/aktivieren Enabled Tabelle 75: Advanced - OEM Features - ACPI Table/Features Control - ACPI Settings Platform Environment Control Interface Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 149: Cpu Configuration

    Einstellung für das Idle-Verhalten von Threads auswählen MWAIT Loop RUN Loop Disabled Advanced Encryption Standard deaktivieren/aktivieren Enabled Machine Check Disabled Machine Check deaktivieren/aktivieren Enabled MonitorMWait Disabled MonitorMWait deaktivieren/aktivieren Enabled Tabelle 76: Advanced - CPU Configuration Advanced Vector Extensions Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 150: Cpu - Power Management Control

    Bei allen Power Limits (PL1 bis PL4) ist die zusätzliche Beschreibung auf der Anzeigeeinheit zu beachten. Alle Werte sind in mW einzugeben. Der Defaultwert 0 bedeutet für diese Tabelle, dass vorprogrammierte Defaultwerte verwendet werden. Das System verwendet nicht den Zahlenwert Die C-States Optionen sind, um die Übersichtlichkeit zu wahren, in der folgenden Tabelle, gesondert beschrieben. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 151 1024 ns 32768 ns 1048576 ns 33554432 ns Latency IRTL Value festlegen Default: 0 Bereich: 0 bis 1023 C10 Latency Control (MSR 0x635) Tabelle 79: Advanced - Power & Performance - CPU-Power Management Control - C-States Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 152 Bereich: 0 bis 4.095.875 Auflösung: 125 mW Power Limit 2 PL2 Leistungslimit [mW] festlegen Default: 0 Bereich: 0 bis 4.095.875 Auflösung: 125 mW Tabelle 81: Advanced - Power & Performance - CPU-Power Management Control - Config TDP Configurations Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 153: Memory Configuration

    Anzeige Memory Timings MC0 Ch0 DIMM 0 Populated & Enabled Controller Channel Slot Subtitle Size Anzeige der Speichergröße [MB] Number of Ranks Anzeige der Anzahl an Ranks Manufacturer Anzeige des Speicherherstellers Tabelle 85: Advanced - Memory Configuration Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 154: System Agent (Sa) Configuration

    MAX verwendet den gesamten verfügbaren Hauptspeicher. 128M Der zusätzliche Speicher wird nach DVMT 5.0 dynamisch vergeben. Intel Graphics Pei Display Peim Disabled Intel Graphics Pei Display Peim deaktivieren/aktivieren Enabled Tabelle 87: Advanced - System Agent (SA) Configuration - Graphics Configuration Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 155: Pci Express Configuration

    Assertion on Link Down GPIOs Disabled Assertion on Link Down GPIOs deaktivieren/aktivieren Enabled PCI Express Slot Selection Disabled PCI Express Slot Selection deaktivieren/aktivieren Enabled Tabelle 89: Advanced - System Agent (SA) Configuration - PCI Express Configuration Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 156 Gen1: max. 2,5 GT/s Gen2 Gen2: max. 5,0 GT/s Gen3 Gen3: max. 8,0 GT/s Gen4 Gen4: max. 16,0 GT/s Tabelle 90: Advanced - System Agent (SA) Configuration - PCI Express Configuration - PCI Express Root Port (n) Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 157 Bei einem Multifunktionsgerät werden alle Funktionen innerhalb des Geräts überwacht. Für den Root Port tritt der Fehler innerhalb des Root Complex auf. Generiert einen Systemfehler, wenn ein Fehler dieser Kategorie von einem Root Port oder einem Gerät an einem Root Port gemeldet wird. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 158: Pch-Io Configuration

    Enabled Disabled Precision Time Measurement deaktivieren/aktivieren Enabled Disabled Downstream Port Containment deaktivieren/aktivieren Enabled EDPC Disabled Rootport extensions for Downstream Port Containment deaktivieren/aktivieren Enabled Tabelle 93: Advanced - PCH-IO Configuration - PCI Express Root Port (n) Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 159 Anzeige des Namens und der Kapazität des SATA Device Software Preserve Unknown Anzeige der Software Preserve Unterstützung Port 1 Disabled SATA Port (n) deaktivieren/aktivieren Enabled Hot Plug Disabled Hot Plug deaktivieren/aktivieren Enabled Tabelle 94: Advanced - PCH-IO Configuration - SATA Configuration Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 160: Security Configuration

    7.1.6.2.9.4 HD Audio Configuration BIOS Parameter Einstelloptionen Beschreibung Disabled HD Audio HD Audio Device Detection deaktivieren/aktivieren Muss aktiviert werden, wenn Audio per DisplayPort übertragen werden soll. Enabled Tabelle 96: Advanced - PCH-IO Configuration - HD Audio Configuration Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 161: Pch-Fw Configuration

    COM B Disable COM B deaktivieren/aktivieren Enable COM C Disable COM C (Grafikoption im IF Option 3-Steckplatz) deaktivieren/aktivieren Enable COM D Disable COM D Onboard Serial Touch deaktivieren/aktivieren Enable Tabelle 101: Advanced - Super IO Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 162: Security

    Security Mode Anzeige des Security Modus der CFexpress-Karte Set Storage Password String HDD Passwort setzen Set Master Hdd Password String Master HDD Passwort setzen Tabelle 104: Security - Storage Password Setup Page - CFexpress Name (n) Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 163: Power

    Aktivieren setzt etwaige Einstellungen im Betriebssystem außer Kraft. Enabled USB Standby Power Set USB Standby Power Disabled USB Standby Power deaktivieren/aktivieren Enabled Always-On Set Always-On Disabled Always-On deaktivieren/aktivieren Enabled Tabelle 105: Power Abhänging von der Konfiguration (max. 2 Erweiterungsoptionen möglich). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 164: Boot

    Bereich: 0 bis 10 Automatic Failover Disabled Automatic Failover deaktivieren/aktivieren Enabled Group Boot Options Grouped Group Boot Options festlegen Non-Grouped Disabled Sync Order Sync Order festlegen Sync Boot Order Sync Boot Device Ty- Tabelle 106: Boot Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 165 "EFI" auf Seite 165 Tabelle 106: Boot Bei Änderungen der ACPI-Version ist auf die Kompatibilität des verwendeten Betriebssystems zu achten. 7.1.6.5.1 EFI BIOS Parameter Einstelloptionen Beschreibung Others Enter Bootorder festlegen Tabelle 107: Boot - EFI Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 166: Exit

    Enter Änderungen verwerfen und verlassen Load Optimal Defaults Enter Laden der systemoptimierten Defaultwerte Load Custom Defaults Enter Laden nutzerspezifischer Defaultwerte Save Custom Defaults Enter Nutzerspezifische Defaultwerte speichern Discard Changes Enter Änderungen verwerfen Tabelle 108: Exit Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 167: Raid-Konfiguration

    Wird ein RAID-Verbund mit Speichermedien mit MLC-Technologie verwendet, sind die ma- ximale möglichen Schreibzyklen zu beachten. Information: B&R empfiehlt im RAID-Verbund ausschließlich die Verwendung des gleichen Laufwerktyps. Über Intel(R) Rapid Storage Technology zur Konfiguration des RAID-Verbundes navigieren. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 168: Create Raid Volume

    Capacity: RAID Speichergröße festlegen [MB] Bereich: 0 bis max. verfügbarer Anwenderspeicher (hardwareabhängig) Werden unterschiedlich große Speichermedien verwendet, begrenzt das kleinere Medium. Synchronization: Continuous Synchronisationsmodus auswählen On Request Tabelle 110: Device Manager - Create RAID Volume Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 169: Delete Raid Volume

    7.2.1.4 Reset Disks to Non-RAID Einzelne Teile eines RAID-Verbundes können in den Non-RAID Modus zurückgesetzt werden. Diese Option ist im Menü Disk (n) zu finden. Information: Wird der RAID-Verbund gelöscht, werden auch alle Daten am Laufwerk gelöscht. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 170: Upgradeinformationen

    3. Den PC neu booten, mit [Esc], [Entf] oder [F2] das Bootmenü aufrufen und Internal EFI-Shell als Boot- device auswählen. 4. Nach dem Booten der EFI-Shell wird das startup.nsh ausgeführt und das UEFI-BIOS-Upgrade wird ge- startet. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 171: Firmwareupgrade Des Pc

    3. Den PC neu booten, mit [Esc], [Entf] oder [F2] das Bootmenü aufrufen und Internal Shell als Bootdevice auswählen. 4. Nach erfolgreichem Upgrade muss ein Power-Off/Power-On des Systems durchgeführt werden, damit das Upgrade wirksam wird. ✓ Das Upgrade ist installiert und wirksam. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 172: Automatisches Firmwareupgrade

    Die MTCX-Firmware ist Bestandteil des Automation Studios. Das System wird von Automation Runtime automatisch auf diesen Stand gebracht. Um die im Automation Studio enthaltene Firmware zu aktualisieren, ist ein HW-Upgrade durchzuführen (siehe Automation Help: Projekt Management / Arbeitsoberfläche / Upgrades). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 173: Firmwareupgrade Des Automation Panels

    4. Nach erfolgreichem Upgrade muss ein Power-Off/Power-On des Systems durchgeführt werden. ✓ Das Upgrade ist installiert und wirksam. Information: Die Stromversorgung des PCs bzw. des Automation Panels muss aus- und wieder einge- schaltet werden, damit die neue Firmware wirksam und die aktualisierte Version angezeigt wird. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 174: Multitouchtreiber

    • Windows 10 IoT Enterprise 2021 LTSC • Linux für B&R 12 Für den Betrieb mit anderen Betriebssystemen und/oder individuellem Touchtreiber kann keine Gewähr für den Multitouch- oder Singletouch-Betrieb, für Kompatibilität und Funktion gegeben werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 175: Betriebssysteme

    Konfigurierbar (Default: ausgeschaltet durch UWF) File indexing service Fast boot ✓ (Wird beim Aktivieren des UWF ausgeschaltet) Defragmentation service Zusätzliche Lockdown Features (Auszug) Custom Logon Konfigurierbar Keyboard Filter Konfigurierbar Shell Launcher Konfigurierbar Unbranded Boot Konfigurierbar ✓ Unified Write Filter Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 176: Installation

    B&R Erweiterungen im Betriebssystem un- terstützt und geht bei Änderungen an der Hardware (z. B. Austausch von Komponenten im Reparatur- fall) und bei Neuinstallation des Systems nicht ver- loren (technische Änderungen von Microsoft vorbe- halten). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 177: Unterstützte Displayauflösungen

    Software 7.5.1.8 Unterstützte Displayauflösungen Windows benötigt gemäß den Microsoft-Anforderungen Auflösungen von SVGA (800x600) oder größer, um eine vollständige Bedienung der Windows-Oberfläche zu ermöglichen (z. B. bei Systemdialogen). Für Applikationen kann eine kleinere Auflösung gewählt werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 178: Windows 10 Recovery Solution

    B&R Homepage verfügbar. Um das Tool ausführen zu können, wird ein bootfä- higer USB-Stick benötigt. Information: Mehr Informationen sind im Windows 10 Recovery Solution Anwenderhandbuch zu finden. Dieses kann kostenlos von der B&R Homepage www.br-automation.com heruntergeladen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 179: Linux Für B&R 12 (Gnu/Linux)

    Features mittels eigener Pakete bereitgestellt. Diese Pakete sind zum größten Teil bereits enthalten und/oder stehen auf der B&R Homepage www.br-automation.com als Download zur Verfügung. 7.5.3.5 Installation Linux für B&R 12 wird auf dem gewünschten Datenträger vorinstalliert. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 180: Treiber

    Software 7.5.3.6 Treiber Das Betriebssystem enthält alle für den Betrieb notwendigen Treiber. aktuelle Version B&R spezifischen Treiber können B&R Homepage (www.br-automation.com) heruntergeladen und installiert werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 181: B&R Live Utils

    Um das Tool ausführen zu können, wird ein bootfähiger USB-Stick benötigt. Information: Mehr Informationen sind im Linux für B&R 12 Anwenderhandbuch zu finden. Dieses kann kostenlos von der B&R Homepage www.br-automation.com heruntergeladen werden. Für manche Downloads ist ein Login erforderlich. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 182: Automation Software

    Lizenz für Automation Runtime Embedded (TC). Pro Zielsys- tem wird eine Lizenz benötigt. Diese Lizenz wird ab Version 4.9 unterstützt. Hypervisor 1TC4700.00 Lizenz für B&R Hypervisor (TC). Pro Zielsystem wird eine Li- zenz benötigt. Diese Lizenz wird ab Version 4.9 unterstützt. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 183: Unterstützung

    Wird die TDP überschritten, beginnen interne Schutzmechanismen der CPU die Last auf das Limit der TDP zu begrenzen. Das bedeutet, dass die CPU-Frequenz oder Grafikfrequenz (GPU) limitiert bzw. geregelt wird, was in Echtzeitanwendungen zu erhöhtem Jitter bzw. höheren Zykluszeiten führen kann. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 184 B&R Standardeinstellungen können durch Einstellungen im BIOS beeinflusst werden. Weitere Informationen zu diesem Thema stellt B&R auf Anfrage in der Application Note "Realtime Tuning Guide" zur Verfügung (Anfragen sind an das zuständige Vertriebsbüro oder das B&R Headquarter zu rich- ten). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 185: B&R Hypervisor

    Windows-Version zugeschnitten waren, ist der B&R-Hypervisor vollstän- dig unabhängig von der Version der verwendeten Betriebssysteme. Systemvoraussetzungen Um den B&R Hypervisor am Panel PC 3200 zu betreiben, sind folgende Softwareversionen mindestens er- forderlich: • xPC3200 BIOS V1.02 •...

  • Seite 186: Mapp Technology

    Komplexe Al- gorithmen lassen sich einfach beherrschen. Der Pro- grammierer kann sich voll auf den Maschinenpro- zess konzentrieren. Information: Detaillierte Informationen sind der Automation Help oder der B&R Homepage www.br-automation.com zu entnehmen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 187: Automation Device Interface (Adi)

    Services im Symbol des Benachrichtigungsbereichs an. Nach der Neuinstallation wird das Symbol ausge- blendet, kann aber per Drag & Drop oder über die Windows Einstellungen eingeblendet werden. Das Symbol kann im Windows Task-Manager unter der Registerkarte Autostart deaktiviert werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 188: Hmi Report

    Durchsuchen der Datei-Dialog verwendet werden. Alternativ kann der Bericht über die Kommandozeile mit folgendem Befehl erstellt werden: C:\Programme\BrAutomation\Adi\System\HmiReport\BnR.Hmi.Report.Cli.exe <Dateiname> Wird kein Dateiname angegeben, wird ein Text Bericht mit dem Dateinamen "<Materialnummer>_<Serien- nummer>. txt" erstellt. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 189: Adi Development Kit (Windows)

    Es muss dazu der für das Gerät passende ADI Treiber installiert sein. In den B&R Images von Embedded Betriebssystemen ist der ADI Treiber bereits enthalten. Eine detaillierte Beschreibung, wie die ADI Funktionen verwendet werden, ist der Online Hilfe zu entnehmen. Development kann kostenlos Downloadbereich B&R Homepage (www.br-automation.com) heruntergeladen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 190: Adi .Net Sdk (Windows)

    Betriebssystemen ist der ADI Treiber bereits enthalten. Eine detaillierte Beschreibung, wie die ADI Funktionen verwendet werden, ist der Online Hilfe zu entnehmen. Das ADI .NET SDK kann kostenlos im Downloadbereich der B&R Homepage (www.br-automation.com) her- untergeladen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 191: Key Editor

    Eine detaillierte Anleitung zum Parametrieren von Tasten und LEDs und zur Installation der Tastenkonfi- guration am Zielsystem ist in der Online Hilfe des Key Editors zu finden. Der Key Editor und die Online Hil- fe können kostenlos im Downloadbereich der B&R Homepage (www.br-automation.com) heruntergeladen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 192: Kcf Editor

    Eine detaillierte Anleitung zum Parametrieren von Tasten und LEDs und zur Installation der Tasten- konfiguration am Zielsystem ist in der Anwenderdokumentation des KCF Editors zu finden. Der KCF Editor und die Anwenderdokumentation können kostenlos im Downloadbereich der B&R Homepage (www.br-automation.com) heruntergeladen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 193: Hmi Service Center

    Seit Version 3.0.0 steht das HMI Service Center kostenlos als Download zur Verfügung und kann mit dem HMI Service Center Maintenance Tool auf jedem beliebigen USB-Stick installiert werden. Für detailliertere Informationen kann das HMI Service Center Anwenderhandbuch von der B&R Homepage (https://www.br-automation.com) heruntergeladen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 194: Instandhaltung

    1. Die Zuleitung zum Gerät spannungslos machen (Netzkabel abstecken). Allseitig und allpolig abschal- ten. 2. Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen. Verringert sich auf 3 Minuten bei Verwendung von IF Optionen mit SRAM. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 195 Adapter ist der Pluspol gekennzeichnet, welcher mit dem Pluspol der Batterie übereinstimmen muss. 3. Batterieadapter wieder ins Gerät einstecken. 4. Den B&R Industrie PC wieder unter Spannung setzen (Netzstecker anstecken). 5. Datum und Uhrzeit im BIOS neu einstellen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 196: Cfexpress-Karte Tauschen

    2. Beim Wechsel (bereits CFexpress-Karte(n) gesteckt): Durch leichtes Drücken auf die CFexpress-Karte, den Auswurfmechanismus auslösen und die Karte entnehmen. 3. Neue CFexpress-Karte(n) einsetzen (3) und CFexpress-Slot-Abdeckung in umgekehrter Reihenfolge montieren (Anzugsmoment: 0,55 Nm ± 10 %). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 197: Montage Interface Option Und Ddr4 Sdram

    3. Torxschrauben (T10) des Seitenteils des Gehäuses lösen und entfernen. 4. Seitenteil des Gehäuses entfernen. 5. Erstinstallation oder Tausch von Interface Optionen: a) Fixierschrauben von bereits verbauten Interface Optionen lösen und entfernen. b) Interface Option entfernen. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 198 Anzugsmoment 0,55 Nm ± 10 %). 6. Erstinstallation oder Tausch von Hauptspeicher-Modulen: a) Feststellmechanismus des Hauptspeicher-Slots lösen. b) Hauptspeicher-Modul einsetzen oder tauschen. Das Modul dazu vorsichtig in den Slot drücken (Codierung beachten!). Bei ordnungsgemäßer Montage rastet der Feststellmechanismus wieder ein. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 199: Montage Von M.2-Massenspeichern

    M.2-Massenspeicher sind wie folgt in der Adapterkarte 5ACCMS01.MDT2-000 zu montieren: 1. Den Massenspeicher in einem Winkel α von 5 bis 20° in die Anschlussleiste einstecken (1) und anschlie- ßend vorsichtig in eine waagrechte Position drücken (2). Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 200 ✓ Der Massenspeicher ist montiert und die Adapterkarte kann in das Gerät eingebaut werden. Der Einbau in einen APC3200/PPC3200 ist gemäß der Beschreibung im Abschnitt "Montage Interface Option und DDR4 SDRAM" auf Seite 197 durchzuführen. Die Montage erfolgt im Steckplatz IF Option 3. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 201: Montage Und Anschluss Der Usv-Batterieeinheit

    (Anzugsmoment max. 0,35 Nm). 7. Die 4-polige Schraubklemme an der USV IF Option anstecken und die zwei Schrauben mit einem Schraubendreher (Anzugsmoment max. 0,4 Nm) festziehen. 8.4.1 Zulässige Einbaulagen Die USV-Batterieeinheiten dürfen nur wie nachfolgend abgebildet montiert werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 202: Reinigung

    Display eine längere Zeit ausgeschaltet wird. • Linie (Line type): kann zu einem bleibenden Schaden führen. 8.6.2.1 Wodurch wird Image Sticking verursacht? • Statische Bilder • Kein Bildschirmschoner • Scharfe Kontrastübergänge (z. B. schwarz/weiß) Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 203: Wie Kann Image Sticking Reduziert Werden

    Sachschäden entstehen. Reparaturen dürfen daher nicht selbst, sondern nur von au- torisiertem Fachpersonal beim Hersteller durchgeführt werden. Zur Abwicklung eines Reparatur-/Reklamationsfalls ist über das B&R Material Return Portal auf der B&R Webseite www.br-automation.com ein Reparaturauftrag oder eine Reklamation zu erstellen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 204: Zubehör

    Halteklammern 20 mm - 14 Stück mit 20mm Madenschrauben - Für AP1000 und AP9x3 5ACCRHMI.0003-000 Halteklammern 25 mm - 12 Stück mit 25mm Madenschrauben - Für AP1000 und AP9x3 5ACCRHMI.0019-000 Schnittstellenabdeckung - für APC910/PPC900 - für APC3x00/PPC3x00 - für APC4100 Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 205: Montagezubehör

    0,4 – 2,0 Nm - 1x Bit Sechskant 2,5, Länge 89 mm - 1x Bit Sechskant 3,0, Länge 89 mm - 1x Bit Sechskant 5,0, Länge 89 mm - 1x Bit Torx 10, Länge 90 mm - 1x Bit Torx 20, Länge 89 mm Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 206: Feldklemme Spannungsversorgung

    Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV-Zertifikat zur Pro- duktfamilie angeführt sind. Die Feldklemme in Federzugausführung ist nicht anreihbar. Die jeweiligen Grenzdaten der I/O Module sind zu berücksichtigen! Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 207: Ersatz Cmos Batterien

    950 mAh Selbstentladung <1% pro Jahr (bei 23°C) Spannungsbereich Einsatzbedingungen Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Umgebungsbedingungen Temperatur Lagerung -20 bis 60°C Luftfeuchtigkeit Betrieb 0 bis 95% Lagerung 0 bis 95% Transport 0 bis 95% Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 208: Feldklemme If Optionen

    Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und das Gesamtgerät die entsprechende Kennzeichnung trägt. Ja, jedoch nur zutreffend, wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV-Zertifikat zur Pro- duktfamilie angeführt sind. Die jeweiligen Grenzdaten der I/O Module sind zu berücksichtigen! Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 209: Feldklemme Ready Relais

    Verfügung (USB-Massenspeicher). 9.8 CFexpress-Karten Ausführliche Informationen zu den kompatiblen CFexpress-Karten stehen auf der B&R Homepage zur Ver- fügung (CFexpress-Karten). 9.9 Kabel Ausführliche Informationen zu den kompatiblen Kabeln stehen auf der B&R Homepage zur Verfügung (HMI Kabelhandbuch). Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 210: Internationale Und Nationale Zulassungen

    Alle für das jeweilige Produkt geltenden Richtlinien und deren relevante Normen werden erfüllt. Produkte mit dieser Kennzeichnung dürfen in Großbritannien (England, Wales, Schottland) eingeführt werden. Information: Die Konformitätserklärungen befinden sich auf der B&R Home- page unter Downloads > Zertifikate > Konformitätserklärungen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 211: Zulassungen

    (per UL 61010-1 and UL 61010-2-201) and meet fire propagation requirements. • Minimum temperature rating of the cables to be connected to the field wiring termi- nals: 80°C, AWG (Sol. / Str.) 22-12 / 22-12 (power supply). Use copper conductors only. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 212: Operating Conditions

    • Degree of protection: Open type indoor use only • Degree of protection (front only): Depends on the panel used When used in the area of "Industrial control equipment" per UL61010-1/UL61010-2-201, the device must therefore be installed in an appropriate pro- tective housing. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 213: Umweltgerechte Entsorgung

    Werkstoffe voneinander zu trennen. Bestandteil Entsorgung Speicherprogrammierbare Steuerungen Elektronik Recycling Bedien- und Beobachtungsgeräte Unterbrechungsfreie Stromversorgungen Batterien und Akkumulatoren Kabel Papier/Kartonage-Verpackung Papier/Kartonage-Recycling Kunststoff-Verpackungsmaterial Kunststoffrecycling Die Entsorgung muss gemäß den jeweils gültigen gesetzlichen Regelungen erfolgen. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 214: Anhang A Maintenance Controller Extended (Mtcx)

    Die Funktionen des MTCX können per Firmwareupgrade erweitert werden. Die Version kann im BIOS oder unter freigegebenen Betriebssystemen mittels ADI ausgelesen werden. Ein aktuelles Firmwareupgrade kann direkt über den Downloadbereich der B&R Homepage (www.br-automation.com) heruntergeladen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 215: Anhang B Blickwinkel

    Anhang B Anhang B Blickwinkel Die Blickwinkelangaben (R, L, U, D) der Displaytypen können den technischen Daten der Einzelkomponenten entnommen werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 216: Anhang C Chemische Beständigkeit

    Touchscreen Frontfolie • Die AP9x3 Panels mit Singletouch < Revision B8 wurden mit Aluminium-Frontfolie gefertigt. Touchscreen Frontfolie Multitouch Panels • Die AP9x3 und AP1000 Panels mit Multitouch sind mit einer durchgehenden Glasoberfläche ausgestat- tet. Touchscreen Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 217: C.1 Frontfolie Autotex (Polyester)

    • Methylisobutylketon (MIBK) • Decon • Xylol • Natriumbisulfat • Diacetonalkohol • Dibutylphthalat Die Dekorfolie ist nach DIN 42115 Teil 2, bei einer Einwirkung von weniger als einer Stunde, gegenüber Eis- essig ohne sichtbaren Schaden beständig. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 218: C.2 Frontfolie Aluminium

    • Chlorwasserstoff <10 % • Kühlflüssigkeit <4 % • Sidolin • Diesel • Natriumhydroxid <40 % • Skydrol • Essigsäure <50 % • Petrolium Die lackierte Aluminiumfront ist gegen folgende Chemikalien nicht beständig: • Aceton • Ethylacetat Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 219: C.4 Touchscreen

    • Lippenstift • Trichlorethen • Bremsflüssigkeit • Lysol • Wasser • Chlorwasserstoff <6 % • Methylbenzol • Weißweinessig • Coca-Cola • Methylethylketon • Windex Original • Dimethylbenzol • Naphta • Ethanol • Salpetersäure <70 % Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 220: Anhang D Touchscreen

    90 % RH bei max. 60 °C für 504 Stunden Transport 90 % RH bei max. 60 °C für 504 Stunden D.1.2 Temperatur-Luftfeuchte-Diagramm Diagrammlegende Betrieb T [°C] Temperatur in °C Lagerung und Transport RH [%] Relative Luftfeuchtigkeit (RH) in Prozent und nicht kondensierend Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 221: D.2 Touchscreen (Multitouch-Generation 3)

    90 % bei max. 35 °C; > 35 °C siehe Diagramm D.2.3 Temperatur-Luftfeuchte-Diagramm RH [%] T [°C] -50 -40 -30 -20 -10 Diagrammlegende Betrieb T [°C] Temperatur in °C Lagerung und Transport RH [%] Relative Luftfeuchtigkeit (RH) in Prozent und nicht kondensierend Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 222: Anhang E Kabeldaten

    Aderisolation Leiterwiderstand ≤ 82 Ω/km Verseilung Adern zum Paar verseilt Schirm Paarschirmung mit Aluminiumfolie Kabelquerschnitt 1x 0,34 mm² (22AWG/19), verzinnte Cu-Litze Aderisolation Leiterwiderstand ≤ 59 Ω/km Außenmantel Material PUR Mischung Eigenschaften halogenfrei Gesamtschirmung verzinnte Cu-Drähte Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 223: E.3 Buslänge Und Kabeltyp Rs485

    Aderisolation Leiterwiderstand ≤ 82 Ω/km Verseilung Adern zum Paar verseilt Schirm Paarschirmung mit Aluminiumfolie Kabelquerschnitt 1x 0,34 mm² (22AWG/19), verzinnte Cu-Litze Aderisolation Leiterwiderstand ≤ 59 Ω/km Außenmantel Material PUR Mischung Eigenschaften halogenfrei Gesamtschirmung verzinnte Cu-Drähte Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 224: Anhang F Powerlink

    Das Netzwerk wird auf POWERLINK-Frames überwacht. Wird in dem eingestellten Zeitfenster (Timeout) kein ent- sprechender Frame empfangen, geht die Schnittstelle direkt in den Modus BASIC_ETHERNET über. Wenn jedoch vor Ablauf der Zeit eine POWERLINK-Kommunikation erkannt wird, geht die Schnittstelle direkt in den Modus PRE_OPERATIONAL_1 über. Panel PC 3200 Anwenderhandbuch V1.01...
  • Seite 225 Ausgangsdaten werden nicht ausgegeben und es werden keine Eingangsdaten geliefert. Dieser Modus kann nur durch ein entsprechendes Kommando vom MN erreicht und wieder verlassen werden. Blinkzeiten Triple Flash 1000 Double Flash 1000 Single Flash 1000 Blinkend Flackernd Alle Zeiten in ms Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 226: F.1.3 Systemstopp-Fehlercodes

    Per Standardeinstellung wird die POWERLINK-Schnittstelle als Managing Node (MN) betrieben. Im Mana- ging Node ist die Knotennummer fix auf 240 eingestellt. Wenn der POWERLINK-Knoten als Controlled Node (CN) betrieben wird, kann in der POWERLINK-Konfigu- ration im Automation Studio eine Knotennummer von 1 bis 239 eingestellt werden. Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 227: Anhang G Ablesen Von Status Leds

    Vor dem Öffnen/Entfernen von Abdeckungen ist das Gerät von der Spannungsversorgung zu trennen. Die Status LEDs von verbauten IF Optionen können bei xPC3200-Geräten, während des Betriebs, durch Lüf- tungsschlitze im folgenden Bereich eingesehen werden. Symbolbild Panel PC 3200 Anwenderhandbuch V1.01...

  • Seite 228: Anhang H Abkürzungen

    Diagnostic Coverage Diagnosedeckungsgrad Performance Level Diskreter Level, der die Fähigkeit von sicherheitsgerichteten Geräten an- gibt, eine Sicherheitsfunktion unter vorhersehbaren Bedingungen auszu- führen. Probability of Failure per Hour Wahrscheinlichkeit eines Ausfalls pro Stunde. Safety Integrity Level Sicherheits-Integritätslevel Panel PC 3200 Anwenderhandbuch V1.01...

Inhaltsverzeichnis
