5.12.4 Mörtelschlauch abkuppeln und reinigen

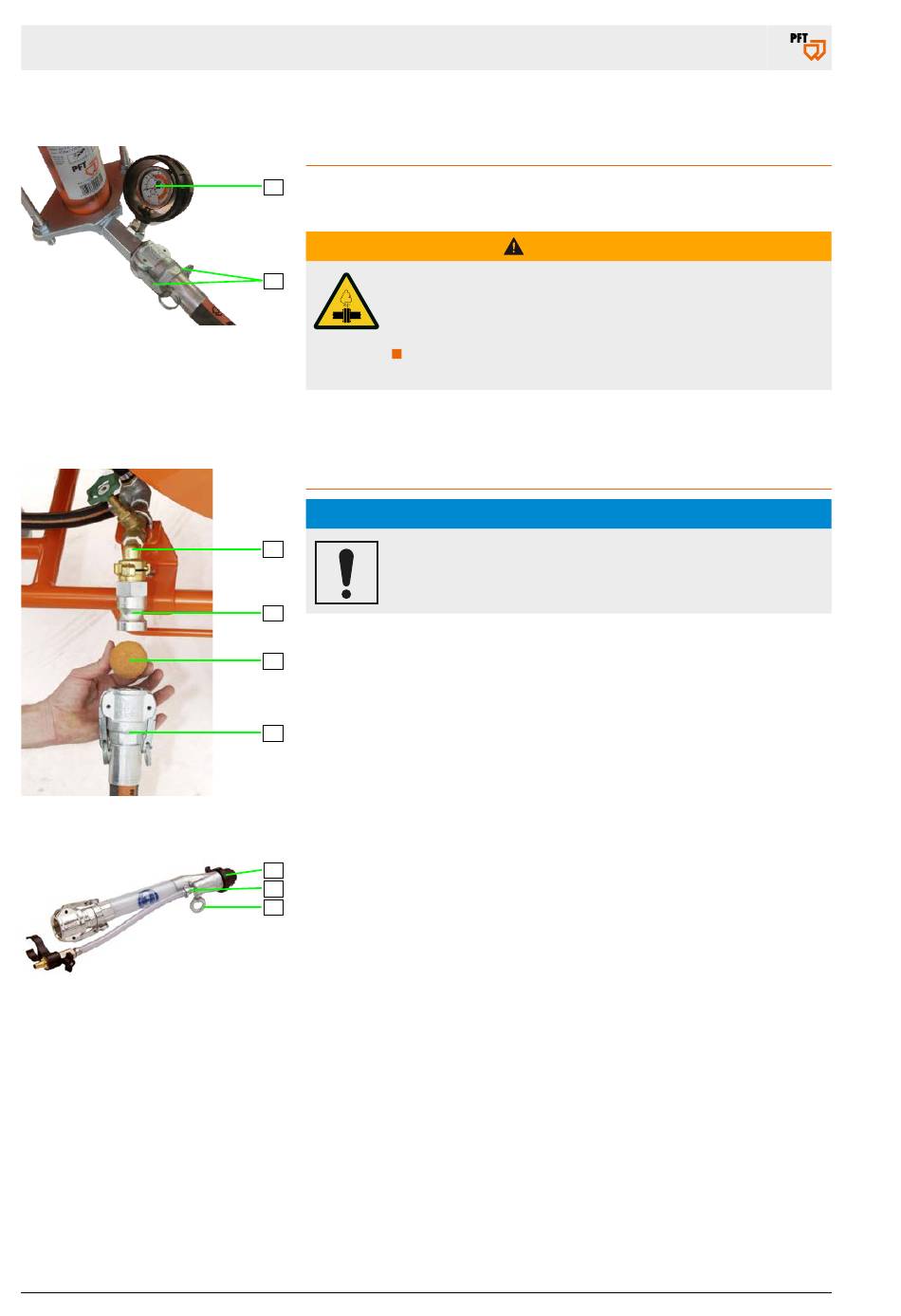

Abb. 102: Mörtelschlauch abkuppeln
Abb. 103: Mörtelschlauch reinigen
Abb. 104: Spritzgerät reinigen
Seite 62 / 92
Mörtelschlauch abkuppeln
1. Am Mörteldruckmanometer (1) prüfen, ob der Mörteldruck auf „0
1
bar" abgefallen ist.
Überdruck auf der Maschine!
2
Beim Öffnen von Maschinenteilen können diese unkon-
trolliert schnell aufspringen und den Bediener verletzen.
Maschine erst öffnen, wenn der Druck auf „0 bar"
abgefallen ist.
2. Nockenhebel (2) lösen und Mörtelschlauch vom Mörteldruckmano-
meter abkuppeln.
Mörtelschlauch reinigen
Mörtelschläuche und Spritzgerät müssen sofort nach
2
Arbeitsende gereinigt werden.
1
1. Putzstück (1) am Wasserentnahmeventil (2) anschließen.
2. Wassergetränkte Schwammkugel (3) in den Mörtelschlauch (4)
3
einführen.
3. Mörtelschlauch (4) mit der Schwammkugel an das Putzstück
(1) anschließen.
4
4. Feinputzdüse (5) vom Spritzgerät abnehmen.
5
7
5. Ringschraube (6) lösen und Luftdüsenrohr (7) aus Spritzkopf
6
ziehen.
6. Wasserentnahmeventil öffnen, bis die Schwammkugel am Spritz-
gerät austritt.
7. Bei starker Verschmutzung diesen Vorgang mehrmals wiederholen.
8. Bei unterschiedlichen Schlauchdurchmessern müssen die Mörtel-
schläuche separat mit den entsprechenden Schwammkugeln gerei-
nigt werden.
9. Spritzgerät mit Wasserstrahl abspritzen.
10.Luftdüsenrohr (7) mit Stichling freistoßen.
11. Kompressor einschalten und Luftdüsenrohr freiblasen.
12.Spritzgerät wieder komplettieren.
