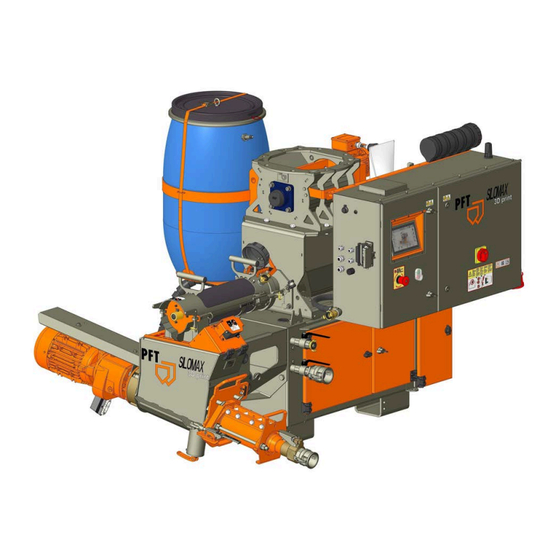

PFT SILOMAX 3D print Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. PFT Anleitungen
  4. Industrielle Ausrüstung
  5. SILOMAX 3D print
  6. Betriebsanleitung

PFT SILOMAX 3D print Betriebsanleitung

Teil 2 übersicht, bedienung und service
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
SILOMAX 3D print
Teil 2 Übersicht, Bedienung und Service
Art.-Nr. der Betriebsanleitung:
SILOMAX 400V, 3Ph, 3D print
00871796
Art.-Nr. 00871275
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT SILOMAX 3D print

Inhaltszusammenfassung für PFT SILOMAX 3D print

  • Seite 1 Betriebsanleitung SILOMAX 3D print Teil 2 Übersicht, Bedienung und Service Art.-Nr. der Betriebsanleitung: 00871796 SILOMAX 400V, 3Ph, 3D print Art.-Nr. 00871275 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
  • Seite 2 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Impressum Impressum Herausgeber Knauf PFT GmbH & Co. KG Postfach 60 ▪ 97343 Iphofen Einersheimer Straße 53 ▪ 97346 Iphofen Deutschland Dokumentenname 00871796_2.0_DE Originalbetriebsanleitung Erstausgabe-Datum 04.2025 Änderungs-Datum 06.2025 Copyright Weitergabe sowie Vervielfältigungen dieses Dokuments, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich...
  • Seite 3 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Inhaltsverzeichnis Inhaltsverzeichnis Übersicht.......... 1 Allgemeines..........Funktionsbeschreibung....Informationen zur Betriebsanleitung. 4.2.1 Vorteile auf einen Blick..... Aufteilung.......... 4.2.2 Fließfähigkeit/Fördereigenschaften.. Anleitung zum späteren Gebrauch Sprachauswahl......... aufbewahren........Digitale Informationen...... Darstellung von Sicherheits- und Baugruppenbeschreibung....

  • Seite 4: Inhaltsverzeichnis

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Inhaltsverzeichnis 5.6.6 Silo belüften........6.3.11 Schmutzfängersiebe reinigen... Arbeitsunterbrechung....... Maßnahmen nach erfolgter Wartung Luftkompressor ausschalten.... Wiederkehrende Prüfung/Sachkun- Maschine ausschalten...... digenprüfung........5.10 Maßnahmen bei Stromausfall..Ersatzteillisten........5.10.1 Mörteldruck ablassen....... 6.6.1 Zubehör..........5.10.2 Maschine nach Stromausfall wieder 7 Demontage..........

  • Seite 5: Allgemeines

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines Allgemeines Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit der Maschine. Voraussetzung für sicheres Arbeiten ist die Einhal- tung aller angegebenen Sicherheitshinweise und Handlungsanwei- sungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen...

  • Seite 6: Anleitung Zum Späteren Gebrauch Aufbewahren

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines Anleitung zum späteren Gebrauch aufbewahren HINWEIS Die Betriebsanleitung muss während der gesamten Lebensdauer des Produktes verfügbar sein. Die Betriebsanleitung immer in der Dokumentenbox (1) aufbewahren! Abb. 1: Dokumentenbox Darstellung von Sicherheits- und Warnhinweisen In dieser Anleitung werden Sicherheits- und Warnhinweise in Verbin- dung mit Signalwörtern verwendet, um Sicherheitsbewusstsein zu...

  • Seite 7: Typenschild

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines Gefahren- Signalwort Bedeutung zeichen Gefahr Tod oder schwere Körperverletzung werden eintreten, wenn Sie die beschriebenen Vorsichtsmaßnahmen nicht treffen. Warnung Tod oder schwere Körperverletzung können eintreten, wenn Sie die beschriebenen Vorsichtsmaßnahmen nicht treffen.

  • Seite 8: Eg-Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: – Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: – Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Christopher Speier Iphofen Geschäftsführer...

  • Seite 9: Bestimmungsgemäße Verwendung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines QR-Code HINWEIS Über den QR-Code auf der Schaltschranktür werden Sie direkt in den Dokumenten Center weitergeleitet. Hier können Sie die entsprechende Bedienungsanleitung herunterladen. Bestimmungsgemäße Verwendung 1.9.1 Verwendungszweck SILOMAX 3D print Die Maschinenkombination SILOMAX ist eine offene, kontinuier- lich arbeitende Silomisch- und Förderpumpe für fabrikmäßig vorge-...
  • Seite 10 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.9.2 Verwendungszweck Armaturenblock Der Armaturenblock ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. HINWEIS Anwendungsbereich! Hauptsächlicher Einsatz für Wasser und neutrale, nicht- klebende Flüssigkeiten. Auch für Luft und neutrale nicht- brennbare Gase geeignet.
  • Seite 11 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.9.3 Verwendungszweck Magnetventil HINWEIS Anwendungsbereich! Magnetventile für flüssige und neutrale Medien einsetzbar. Die Federkopplung der Membran unterstützt den Öffnungsvorgang des Magnetventils. Zum vollstän- digen Öffnen ist ein Mindestdifferenzdruck erforderlich.
  • Seite 12 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.9.4 Verwendungszweck Durchflussmesser HINWEIS Anwendungsbereich! Der Durchflussmesser dient der Volumenmessung von durchsichtigen Flüssigkeiten in geschlossenen Rohrlei- tungen. Optional kann der Durchflussmesser auch zur Durchflussüberwachung eingesetzt werden. VORSICHT Gefahr durch nicht bestimmungsgemäße Verwendung! Jede über die bestimmungsgemäße Verwendung hinaus-...

  • Seite 13: Verwendungszweck Luftkompressor

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.9.6 Verwendungszweck Luftkompressor Der Luftkompressor ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. HINWEIS Der Luftkompressor ist ausschließlich zur Erzeugung von Druckluft bestimmt und ist nur mit angeschlossenem Arbeitsgerät zu verwenden.

  • Seite 14: Allgemeines Aufstellen Des Luftkompressors

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.9.6.2 Allgemeines Aufstellen des Luftkompressors Der Luftkompressor entspricht den nationalen und internationalen Sicherheitsbestimmungen und kann daher auch in feuchten Räumen bzw. im Freien verwendet werden. Plätze mit möglichst sauberer und trockener Luft sollen bevorzugt werden.

  • Seite 15: Technische Daten

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Technische Daten Technische Daten Allgemeine Angaben Abb. 4: Maßblatt in mm Angabe Wert Einheit Leergewicht ca. Länge ca. 2.241 Breite ca. 1.631 Höhe ca. 1.459 Silo/Containeranschluss Angaben Wert Einheit Flanschanschluss...
  • Seite 16 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Technische Daten Wasseranschluss Angabe Wert Einheit Betriebsdruck, mindestens Einspeisedruck Wassereingang, maximal Anschluss ¾ Zoll Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich 2 - 45 °C Relative Luftfeuchte, maximal Dauer Angabe Wert...
  • Seite 17 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Technische Daten Schallleistungspegel Garantierter Schallleistungspegel L 91dB (A) Vibrationen Gewichteter Effektivwert der Beschleunigung, dem die oberen Körper- gliedmaßen ausgesetzt sind <2,5 m/s² Seite 17 / 92...
  • Seite 18 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Sicherheitshinweise für den Transport Unsachgemäßer Transport HINWEIS Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Beim Abladen der Packstücke bei Anlieferung sowie...

  • Seite 19: Transport, Verpackung Und Lagerung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Trans- portschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen: Lieferung nicht oder nur unter Vorbehalt entgegennehmen.

  • Seite 20: Transporthinweis Für Den Inverkehrbringer/Betreiber

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transporthinweis für den Inverkehrbringer/Betreiber HINWEIS Der Inverkehrbringer von Silo inkl. der montierten Maschine hat dafür Sorge zu tragen, dass der Silof- lansch und die Schweißnähte am Silo für das Gewicht der Maschine und die auftretenden Kräfte ausgelegt sind.
  • Seite 21 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung VORSICHT Wird das Silo mit angebauter Maschine transportiert, entstehen bei der Fahrt mit dem LKW im liegenden Zustand des Silos dynamische Kräfte, die beim Transport berücksichtigt werden müssen.

  • Seite 22: Transport Mit Dem Stapler

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transport WARNUNG Verletzungsgefahr durch ungesicherte Ladung! Der Verlust von Bauteilen durch unzureichende Sicherung kann zu schweren Personen- und Sachschäden führen. HINWEIS Transport nur mit leerem Wasserfass, leeren Wasser- schläuchen und ohne Material in der Maschine.

  • Seite 23: Transport Der Bereits Im Betrieb Befindlichen Maschine

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung 3.10 Transport der bereits im Betrieb befindlichen Maschine VORSICHT Verletzungsgefahr durch austretenden Mörtel! Gesicht und Augen können verletzt werden. Deshalb: Vor dem Öffnen der Kupplungen sicherstellen, dass die Schläuche drucklos sind (Anzeige am Mörteldruck-...
  • Seite 24 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung Beschreibung Übersicht 14 13 12 Abb. 12: Übersicht über die Baugruppen Siloanschluss Zellenradschleuse Filtersack/Entlüftung Dokumentenbox Schaltschrank Hauptschalter Hauptstromanschluss Kompressorschrank Wasserentnahmeventil [10] Armaturenschrank [11] Putzstück zur Reinigung der Mörtelschläuche [12] Anschluss für die Mörtelschläuche...

  • Seite 25: Funktionsbeschreibung

    [11] Hauptstromanschluss [12] Drehmomentsensor Funktionsbeschreibung Die PFT SILOMAX 3D print ist eine kontinuierlich arbeitende Misch- und Förderpumpe für die Anwendung mit 3D-Beton-Druckern. Die PFT SILOMAX 3D print fördert vollautomatisch jeden maschinengängigen, 3D-druckbaren Mörtel oder Beton (bis zu 8 mm Korngröße) aus Silo/ Container. Über einen Horizontalmischer mit eigenem Antrieb gelangt das Material —...

  • Seite 26: Sprachauswahl

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.2.2 Fließfähigkeit/Fördereigenschaften Die Pumpeneinheit R 7-2,5 ist bis 25 bar Betriebsdruck und einer maximalen Körnung von 8 mm einsetzbar. Die mögliche Förderentfernung hängt maßgeblich von der Fließfähigkeit des Mörtels ab.
  • Seite 27 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung Digitale Informationen Die SILOMAX 3D print verfügt über verschiedene Sensoren, deren Daten im Display angezeigt werden: 1. Übersicht (1) im Automatik- oder Handbetrieb öffnen. Daten werden angezeigt. Abb. 15: Übersicht aufrufen Mörteltemperatur (1) (Mörtelsensor notwenig)

  • Seite 28: Baugruppenbeschreibung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung Baugruppenbeschreibung Die Maschinenkombination SILOMAX 3D print besteht aus den in den folgenden Kapiteln beschriebenen Hauptkomponenten. 4.5.1 Schaltschrank Display Drucktaster Steuerpannung „EIN/AUS“ (Anlage quittieren) NOT-HALT/NOT-AUS-Taster Aufkleber QR-Code Hauptschalter, ist gleichzeit Not-Aus-Schalter CEE-Anbausteckdose für Anschluss Getriebemotor Zellenrad-...

  • Seite 29: Pumpenmotor Mit Behälter Und Pumpe

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung [13] Anschluss für Pumpenmotor Abb. 17: Baugruppe Schaltschrank 4.5.2 Pumpenmotor mit Behälter und Pumpe 13 12 Abb. 18: Baugruppe Pumpenmotor mit Behälter und Pumpe Motorabdeckung Schutzgitter Füllstandsensor Pumpenbehälter Drucksensor Anschluss für die Mörtelschläuche...

  • Seite 30: Mittelkörper Mit Mischrohr

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.3 Mittelkörper mit Mischrohr 17 16 15 14 13 12 11 10 Abb. 19: Baugruppe Mittelkörper mit Mischrohr Dosierwelle Mitnehmer Dosierrohrabdeckung Mittelkörper Trockenmaterialsonde Filtersack/Entlüftung Schnellverschluss mit Sicherung Mischermotor Mischwelle...
  • Seite 31 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.4 Zellenradschleuse Abb. 20: Baugruppe Zellenradschleuse Anschlussstecker Zellenradschleuse Getriebemotor Antrieb Zellenradschleuse Flanschlagereinheit Rotor Zellenradschleuse Gehäuse Zellenradschleuse Seite 31 / 92...
  • Seite 32 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.5 Armaturenschrank Abb. 21: Baugruppe Armaturenschrank Wasseranschluss vom Netz Anschluss am Wasserfass Wasseranschluss an das Mischrohr Luftschlauch für Silo Belüftung Kompressorschrank Luftkompressor Installationsschrank Wasseranschluss zum Reinigen der Mörtel- schläuche...
  • Seite 33 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.6 Wasserarmatur Abb. 22: Baugruppe Wasserarmatur Wasserentnahmeventil Wasserverteiler Anschluss am Wasserfass Magnetventil Schmutzfängersieb Wasserentnahmeventil/zweiter Wasseran- schluss Wasseranschluss vom Netz Anschluss Wasser vom Wasserfass Druckerhöhungspumpe [10] Wasserablasshahn [11] Regelventil [12] Magnetventil [13] Anschlussstecker Druckerhöhungspumpe...

  • Seite 34: Trockenlaufender Luftkompressor

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.7 Wasserfass Füllstandsensor Halter Wasserfass Anschluss Wasser an die Wasserarmatur Wasserfass Zurrgurt mit Klemmschloss Deckel Wasserfass Abb. 23: Baugruppe Wasserfass 4.5.8 Luftkompressor Luftkompressor COMP P-200 230V mit Druckabschaltung Abb. 24: Luftkompressor 4.5.8.1...
  • Seite 35 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.9 Drucksensor WARNUNG Die SILOMAX muss aus sicherheitstechnischen Gründen mit einem Drucksensor betrieben werden. Einige Vorteile des Drucksensors: Frühzeitiges Erkennen einer Stopferbildung bzw. einer Überlastung des Pumpenmotors. Abb. 25: Drucksensor Herstellung der Drucklosigkeit.
  • Seite 36 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung Bedienung Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen.

  • Seite 37: Sicherheitsregeln

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung WARNUNG Verletzungsgefahr durch unsachgemäße Verwendung! Die Maschinenkombination SILOMAX ist nicht dazu geeignet, in Räumen aufgestellt zu werden, in denen mit explosionsfähiger Atmosphäre gerechnet werden muss, bzw. Materialien zu verarbeiten, bei denen mit explosions- fähiger Atmosphären aus Gas-/Luft- oder Staub-/Luftge-...

  • Seite 38: Montage An Das Silo

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.3 Montage an das Silo HINWEIS Der Inverkehrbringer von Silo inkl. der montierten Maschine hat dafür Sorge zu tragen, dass der Silof- lansch und die Schweißnähte am Silo für das Gewicht der Maschine und die auftretenden Kräfte ausgelegt sind.

  • Seite 39: Maschine Überwachen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.4 Maschine überwachen WARNUNG Zugang unbefugter Personen! Die Maschine darf nur im überwachten Zustand betrieben werden. 5.1.5 Gesundheitsgefährdende Stäube WARNUNG Gefahr von Gesundheitsschäden! Eingeatmete Stäube können langfristig zu Lungenschä- digungen oder anderen gesundheitlichen Beeinträchti-...
  • Seite 40 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.6 Sicherheitseinrichtung 5.1.6.1 NOT-HALT/NOT-AUS-Taster HINWEIS Täglich vor Arbeitsbeginn den NOT-HALT/NOT-AUS- Taster überprüfen: 1. Hauptschalter/Hauptwendeschalter einschalten. 2. Steuerspannung „EIN“. 3. NOT-HALT/NOT-AUS-Taster betätigen. 4. Die Steuerspannung wird durch das Betätigen des NOT-HALT/NOT-AUS-Tasters ausgeschaltet.

  • Seite 41: Sicherheitssensor Am Mischrohr

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.6.3 Sicherheitssensor am Mischrohr 1. Wird das Mischrohr (1) bei laufender Maschine gelöst, schaltet die Maschine über den Magnet Sicherheitssensor (2) ab. 2. Die Steuerspannung muss anschließend wieder eingeschaltet werden.
  • Seite 42 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.7.2 Füllstandsensor Wasserfass HINWEIS Am Wasserfass sind zwei Füllstandsensoren angebracht. Füllstandsensor Maximum (1) schaltet den Wasserzu- lauf in das Wasserfass ab. Füllstandsensor Minimum (2) meldet im Display „Wasserfass leer“, die Maschine stoppt, da nicht genü- gend Wasser vorhanden ist.
  • Seite 43 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung HINWEIS Ist einer der Füllstandsensoren betätigt heißt das, dass an diesem Sensor Wasser anliegt bzw. der Wasserstand im Wasserfass mindestens bis zu diesem Sensor reicht. Sind beide Füllstandsensoren (1 + 2) betätigt wird im Display (3) der Füllstand (voll) des Wasserfasses angezeigt, das Wasserfass...

  • Seite 44: Konsistenzprüfung

    Abb. 37: Fehlermeldung Konsistenz- prüfung 5.1.7.5 Data logging Die SILOMAX 3D print verfügt über ein Data logging, mit dem die Maschinendaten während des Betriebes aufgezeichnet und gespei- chert werden können: 1. USB-Stick an der USB-Schnittstelle (1) einstecken. Abb. 38: USB-Stick einstecken 2.

  • Seite 45: Prüfung Durch Maschinenführer

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 3. Data logging einschalten (3), damit die Daten gespeichert werden können. 4. Für das Data logging kann ein Intervall (4) eingestellt werden. 5. Auf das eingestellte Intervall (4) drücken.

  • Seite 46: Verletzungsgefahr Durch Drehende Wellen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.1 Verletzungsgefahr durch drehende Wellen WARNUNG Verletzungsgefahr durch drehende Wellen! Verletzungsgefahr bei Griff in das Mischrohr (1) oder in den Pumpenbehälter (2). Während der Maschinenvorbereitung und des Betriebes dürfen keine Teile oder Abdeckungen entfernt werden.

  • Seite 47: Anschließen Der Einzelnen Anschlussstecker

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.2.1 Anschließen der einzelnen Anschlussstecker WARNUNG Lebensgefahr durch drehende Teile! Unsachgemäße Bedienung kann zu schweren Personen- oder Sachschäden führen. Die jeweiligen Antriebe (Motore) dürfen nur über den dazu gehörigen Schaltschrank der Maschine betrieben werden.

  • Seite 48: Anschluss Der Wasserversorgung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.3 Anschluss der Wasserversorgung 1. Alle Wasserhähne an der Wasserarmatur schließen. 2. Den Wasserschlauch ¾" vom Wassernetz reinigen und entlüften und am oberen Wassereingang (1) anschließen. HINWEIS Nur sauberes Wasser frei von Feststoffen verwenden. Der Mindestdruck beträgt 3 bar bei laufender Maschine.

  • Seite 49: Sprache Ändern

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.4.2 Sprache ändern Wurde die falsche Sprache ausgewählt, kann die Sprachauswahl erneut geöffnet werden: 1. Symbol der Weltkugel (1) drücken. Die Sprachauswahl öffnet sich. 2. Die gewünschte Sprache auswählen, Auswahl ersichtlich am grünen Haken (2).

  • Seite 50: Wassermenge Einstellen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.5 Wassermenge einstellen 1. Die voraussichtliche Wassermenge kann im Display eingestellt werden. 2. Auf das Eingabefeld der Wassermenge (1) drücken. Zahlenfeld öffnet sich. 3. Voraussichtliche Wassermenge im Zahlenfeld (2) eintippen und anschließend mit „RET“...

  • Seite 51: Mörtelschläuche Vorschmieren

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.6.2 Mörtelschläuche vorschmieren 1. Mörtelschläuche am Druckflansch (1) anschließen. HINWEIS Auf saubere und korrekte Verbindung und Dichtigkeit der Kupplungen achten! Verschmutzte Kupplungen und Dichtgummi sind undicht und lassen unter Druck Wasser austreten, was unweigerlich zu Verstopfungen führt.

  • Seite 52: Luftkompressor Einschalten

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.8 Luftkompressor einschalten 1. Tür vom Kompressorschrank (1) öffnen. 2. Luftkompressor am grünen Kippschalter (2) einschalten. 3. Anschließend Tür vom Kompressorschrank (1) wieder schließen. 4. Sobald der Luftkompressor Druck im Leitungssystem aufgebaut hat, schaltet er über die Druckabschaltung ab.

  • Seite 53: Nachfüllen Des Silos

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung Nachfüllen des Silos HINWEIS Das Silo kann während des Betriebs nachgefüllt werden. Mörtel auftragen WARNUNG Verletzungsgefahr durch austretenden Mörtel! Austretender Mörtel kann zu Verletzungen an Augen und Gesicht führen.

  • Seite 54: Konsistenzprüfung Aktivieren

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung Der Füllstand des Materials im Pumpenbehälter wird durch den Sensor (3) überwacht. Abb. 62: Füllstandsensoren Pumpen- behälter 5.6.2 Konsistenzprüfung aktivieren Im Automatikbetrieb kann die Konsistenzprüfung aktiviert werden: 1. Konsistenzprüfung (1) im Display aktivieren.

  • Seite 55: Drehzahl Mischer Am Display Verändern

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.6.4 Drehzahl Mischer am Display verändern 1. Auf das Symbol des Mischers (1) im Display drücken. Zahlenfeld öffnet sich. 2. Voraussichtliche Drehzahl im Zahlenfeld (2) eintippen und anschließend mit „RET“ bestätigen (3).

  • Seite 56: Arbeitsunterbrechung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung Arbeitsunterbrechung Bei längerer Arbeitsunterbrechung/Pause HINWEIS Generell die Abbindezeit des zu verarbeitenden Materials beachten: Anlage und Mörtelschläuche in Abhängigkeit von der Abbindezeit des Materials und der Länge der Unterbre- chung reinigen (Außentemperatur dabei beachten).

  • Seite 57: Maschine Ausschalten

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung Maschine ausschalten Die Maschine kann bei Arbeitsende oder Arbeitsunterbrechungen auf verschiedene Art und Weisen ausgeschaltet werden: 1. Die Maschine über die Fernbedienung ausschalten. 2. Den Hauptschalter (1) auf Stellung „0“ drehen.

  • Seite 58: Mörteldruck Ablassen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.10.1 Mörteldruck ablassen WARNUNG Überdruck auf der Maschine! Beim Öffnen von Maschinenteilen können diese unkon- trolliert schnell aufspringen und den Bediener verletzen. Abb. 74: Mörteldruck überprüfen und Mörtelschläuche erst öffnen, wenn der Druck am ablassen Drucksensor (1) auf „0 bar“...

  • Seite 59: Maßnahmen Bei Wasserausfall

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.11 Maßnahmen bei Wasserausfall HINWEIS Mittels Saugkorb (Art.-Nr. 00136619) kann die Maschine aus einem Behälter mit sauberen Wasser versorgt werden. 5.12 Maßnahmen bei Frostgefahr VORSICHT Beschädigung durch Frost! Wasser, das sich bei Frost im Innern der Bauteile ausdehnt, kann diese schwer beschädigen.

  • Seite 60: Wasserarmatur Entwässern

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.12.2 Wasserarmatur entwässern HINWEIS Die SILOMAX muss über die Entwässerungstaste (1) entwässert werden. 1. Auf Handbetrieb (2) umschalten. 2. Die Entwässerung durch Drücken der Entwässerungstaste (1) akti- Abb. 78: Wasserarmatur entwässern vieren.

  • Seite 61: Arbeitsende/Maschine Reinigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13 Arbeitsende/Maschine reinigen 5.13.1 Reinigung Die Maschine täglich nach Arbeitsende und bei längeren Pausen reinigen. HINWEIS Wasser kann in empfindliche Maschinenteile eindringen! Vor dem Reinigen der Maschine alle Öffnungen abde- cken, in welche aus Sicherheits- und Funktions- gründen kein Wasser eindringen darf (z.

  • Seite 62: Maschine Leer Fahren

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.3 Maschine leer fahren Die Maschine muss täglich nach der Arbeit gereinigt werden: 1. Die Maschine kurz vor Arbeitsende auf Handbetrieb umschalten. 2. Auf Automatik (1) drücken. 3. Anschließend Hand (2) drücken.

  • Seite 63: Mörtelschlauch Abkuppeln Und Reinigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.5 Mörtelschlauch abkuppeln und reinigen Mörtelschlauch abkuppeln 1. Überprüfen, ob der Druck am Drucksensor (1) im Display (2) mit „0 bar“ angezeigt wird. 2. Die Pumpe gegebenenfalls kurz rückwärts laufen lassen (3), bis der Druck mit „0 bar“...

  • Seite 64: Mischrohr Abnehmen Und Reinigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.6 Mischrohr abnehmen und reinigen 1. Wasserschlauch vom Mischrohr abnehmen. 2. Klappsplinte (1) auf beiden Seiten entfernen. 3. Schnellverschlüsse (2) auf beiden Seiten öffnen. 4. Mischrohr (3) an den Griffen (4) nach vorne wegziehen.

  • Seite 65: Pumpenbehälter Reinigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.7 Pumpenbehälter reinigen 1. Eimer oder Wanne unter den Reinigungsstutzen (1) stellen. 2. Reinigungsstutzen (1) öffnen und Restmaterial ablassen. 3. Schutzgitter (2) vom Pumpenbehälter öffnen. 4. Wasserschlauch anschließen und den Pumpenbehälter mit dem Wasserstrahl reinigen.

  • Seite 66: Pumpe Reinigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.9 Pumpe reinigen 1. Pumpenbehälter durch das Schutzgitter (1) mit Wasser füllen. 2. Das Wasser mit der Pumpe (2) aus dem Pumpenbehälter pumpen. HINWEIS Niemals die Pumpeneinheit trocken laufen lassen, da sonst die Lebensdauer der Pumpe verkürzt wird.

  • Seite 67: 5.13.10 Mischer Reinigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.10 Mischer reinigen 1. Anschlussstecker (1) des Mischermotors abziehen. 2. Schnellverschluss (2) lösen und den Motorflansch (3) öffnen. Abb. 96: Motorflansch öffnen HINWEIS Generell bei Reinigungsarbeiten oder beim Abstellen die Steckdosen und Anbaugehäuse verschließen.

  • Seite 68: Verhalten Bei Störungen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14 Verhalten bei Störungen Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln. 3. Falls die Störungsbehebung Arbeiten im Gefahrenbereich erfor- dern, die Anlage ausschalten und gegen Wiedereinschalten sichern.

  • Seite 69: Störungsanzeigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.3 Störungsanzeigen Folgende Einrichtung zeigt Störungen an: Alle Störungen und Meldungen werden im Display der SILOMAX angezeigt. Zur Beseitigung der Störungen und Meldungen wird der Anwender durch das Menü im Display geführt.

  • Seite 70: Meldungen Anzeigen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.3.3 Meldungen anzeigen 1. Tritt eine Meldung auf, wird diese im Display (1) angezeigt. 2. Auf das Symbol (2) drücken, damit die Meldung angezeigt wird. Abb. 104: Meldung im Display 3.

  • Seite 71: Störungstabelle

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.4 Störungstabelle Störung Mögliche Ursache Fehlerbehebung Behebung durch Maschine läuft Wasserdruck zu niedrig - Wasserzuleitung überprüfen, Bediener/ nicht an: Manometer zeigt weniger als 2,2 Schmutzfängersiebe reinigen, Servicetechniker Kein Wasser,...
  • Seite 72 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung Störung Mögliche Ursache Fehlerbehebung Behebung durch Füllstandsonde für Trockenma- Füllstandsonde austauschen Servicetechniker terial defekt Pumpenmotor defekt Pumpenmotor austauschen Servicetechniker Mischermotor Stecker der Füllstandsonde nicht Ordungsgemäßen Sitz des Bediener läuft im Auto- ordnungsgemäß...
  • Seite 73 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung Störung Mögliche Ursache Fehlerbehebung Behebung durch Programm läuft Display defekt Programmablauf überprüfen Servicetechniker nicht an Anforderung defekt Teile überprüfen und gegebe- Servicetechniker nenfalls austauschen Fernsteuerstecker gezogen Blindstecker aufstecken Bediener Mörtelschlauch verstopft...

  • Seite 74: Schlauchverstopfungen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.5 Schlauchverstopfungen Anzeichen Verstopfungen können im Druckflansch oder in den Mörtelschläuchen auftreten. Anzeichen hierfür sind: Stark steigender Förderdruck Blockieren der Pumpe Schwergängigkeit bzw. Blockieren des Pumpenmotors Aufweiten und Drehen des Mörtelschlauches Kein Materialaustritt an den Schlauchenden Ursachen hierfür können sein...

  • Seite 75: Pumpe Rückwärts Laufen Lassen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.6.1 Pumpe rückwärts laufen lassen WARNUNG Scher- und Quetschgefahr bei Eingriff in die Reinigungsöffnung! Bei Verstopfungen niemals in die Reinigungsöffnung hineingreifen. 1. Tritt ein Schlauchverstopfer auf, wird der Fördervorgang im Auto- matikbetrieb sofort gestoppt.

  • Seite 76: Stopfer Löst Sich Nicht

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.6.2 Stopfer löst sich nicht WARNUNG Überdruck auf der Maschine! Beim Öffnen von Maschinenteilen können diese unkon- trolliert schnell aufspringen und den Bediener verletzen. Abb. 110: Mörteldruck überprüfen und Mörtelschläuche erst öffnen, wenn der Druck am...

  • Seite 77: Maschine Nach Gelöstem Stopfer Wieder Einschalten

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.6.3 Maschine nach gelöstem Stopfer wieder einschalten 1. Auf Handbetrieb (1) drücken. 2. Anschließend Automatik (2) drücken. Der Automatikbetrieb öffnet sich 3. Die Maschine einschalten, Automatikbetrieb durch Drücken des Bedienfeldes (3) starten.

  • Seite 78: Mischer Rückwärts Laufen Lassen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.7.1 Mischer rückwärts laufen lassen Um den Mischer im Handbetrieb rückwärts laufen zu lassen wird mindestens das Bedienerpasswort benötigt: 1. Auf Automatik (1) drücken. 2. Anschließend Hand (2) drücken.

  • Seite 79: Wartung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung Wartung Sicherheit Personal Die hier beschriebenen Wartungsarbeiten können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Wartungsarbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder ausschließlich durch den Hersteller ausgeführt werden.

  • Seite 80: Anschlusskabel Entfernen

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung 6.1.1 Anschlusskabel entfernen Elektrische Anlage WARNUNG Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen.

  • Seite 81: Wartungsplan

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung Wartungsplan In den nachstehenden Abschnitten sind die Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erfor- derlich sind. Sofern bei regelmäßigen Kontrollen eine erhöhte Abnutzung zu erkennen ist, die erforderlichen Wartungsintervalle entsprechend den tatsächlichen Verschleißerscheinungen verkürzen.

  • Seite 82: Pumpenwechsel

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung 6.3.3 Pumpenwechsel VORSICHT Quetschgefahr durch die Pumpeneinheit! Gewicht der Pumpeneinheit beim Aus- und Einbau beachten. Pumpenteile, die den notwendigen Förderdruck im gespannten Zustand nicht bringen, müssen ausgetauscht werden. 1. Die Bundermuttern (1) lösen.

  • Seite 83: Pumpenmotor Wechseln

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung 6.3.4 Pumpenmotor wechseln HINWEIS Generell beim Wechseln des Pumpenmotors die Sechs- kantschrauben und die Sicherungsscheiben ebenfalls erneuern. Sechskantschraube M16 x 50 verzinkt Art.-Nr. 00023229 Sicherungsscheibe 16 Abb. 123: Pumpenmotor wechseln Art.-Nr.

  • Seite 84: Zellenradschleuse Abschmieren

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung 6.3.8 Zellenradschleuse abschmieren 1. Zellenradschleuse je nach Anwendung der SILOMAX wöchentlich motorseitig (1) und stirnseitig (2) abschmieren. 2. Die Oberfläche und die Lüfterhaube des Motors sauber halten, damit die Kühlung nicht beeinträchtigt wird.

  • Seite 85: Pumpenmotor Kontrollieren

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung 6.3.10 Pumpenmotor kontrollieren 1. Wöchentliche Kontrolle des Fettstandes am Schauglas (1) der Abdichteinheit. 2. Die Oberfläche und die Lüfterhaube des Pumpenmotors sauber halben, damit die Kühlung des Motors nicht beeinträchtigt wird.

  • Seite 86: Maßnahmen Nach Erfolgter Wartung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung Schmutzfängersieb im Schmutzfänger 1. Verschlusskappe (1) vom Schmutzfänger (2) abschrauben. 2. Schmutzfängersieb (3) entnehmen und mindestens alle zwei Wochen reinigen. 3. Bei starker Verschmutzung Schmutzfängersieb erneuern. 4. Die Dichtung (4) für den Schmutzfänger bestenfalls auch erneuern.

  • Seite 87: Ersatzteillisten

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Wartung Die Unterlagen zur Sachkundigenprüfung finden Sie im Internet unter www.pft.net. DOKUMENTEN CENTER Den Dokumenten Center unter Service → Downloads öffnen. Dort die Kategorie Sachkundigenprüfung auswählen, um zu allen relevanten Prüfunterlagen zu gelangen.

  • Seite 88: Demontage

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Demontage Demontage Nachdem das Gebrauchende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. Sicherheit Personal Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden. Arbeiten an der elektrischen Anlage dürfen nur von Elektrofach- kräften ausgeführt werden.

  • Seite 89: Demontage

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Demontage Demontage Zur Aussonderung Gerät reinigen und unter Beachtung geltender Arbeitsschutz- und Umweltschutzvorschriften zerlegen. Vor Beginn der Demontage: Gerät ausschalten und gegen Wiedereinschalten sichern. Gesamte Energieversorgung vom Gerät physisch trennen, gespei- cherte Restenergien entladen.

  • Seite 90: Entsorgung

    SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Entsorgung Entsorgung Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, zerlegte Bestandteile der Wiederverwertung zuführen: Metalle verschrotten. Kunststoffelemente zum Recycling geben. Übrige Komponenten nach Materialbeschaffenheit sortiert entsorgen. HINWEIS Umweltschäden durch falsche Entsorgung! Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehand-...
  • Seite 91 SILOMAX 3D print / Teil 2 Übersicht, Bedienung und Service Entsorgung Seite 91 / 92...
  • Seite 92 PFT - ALWAYS AT YOUR SITE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon: +49 9323 31-760 Telefax: +49 9323 31-770 Technische Hotline: +49 9323 31-1818 info@pft.net www.pft.net...
