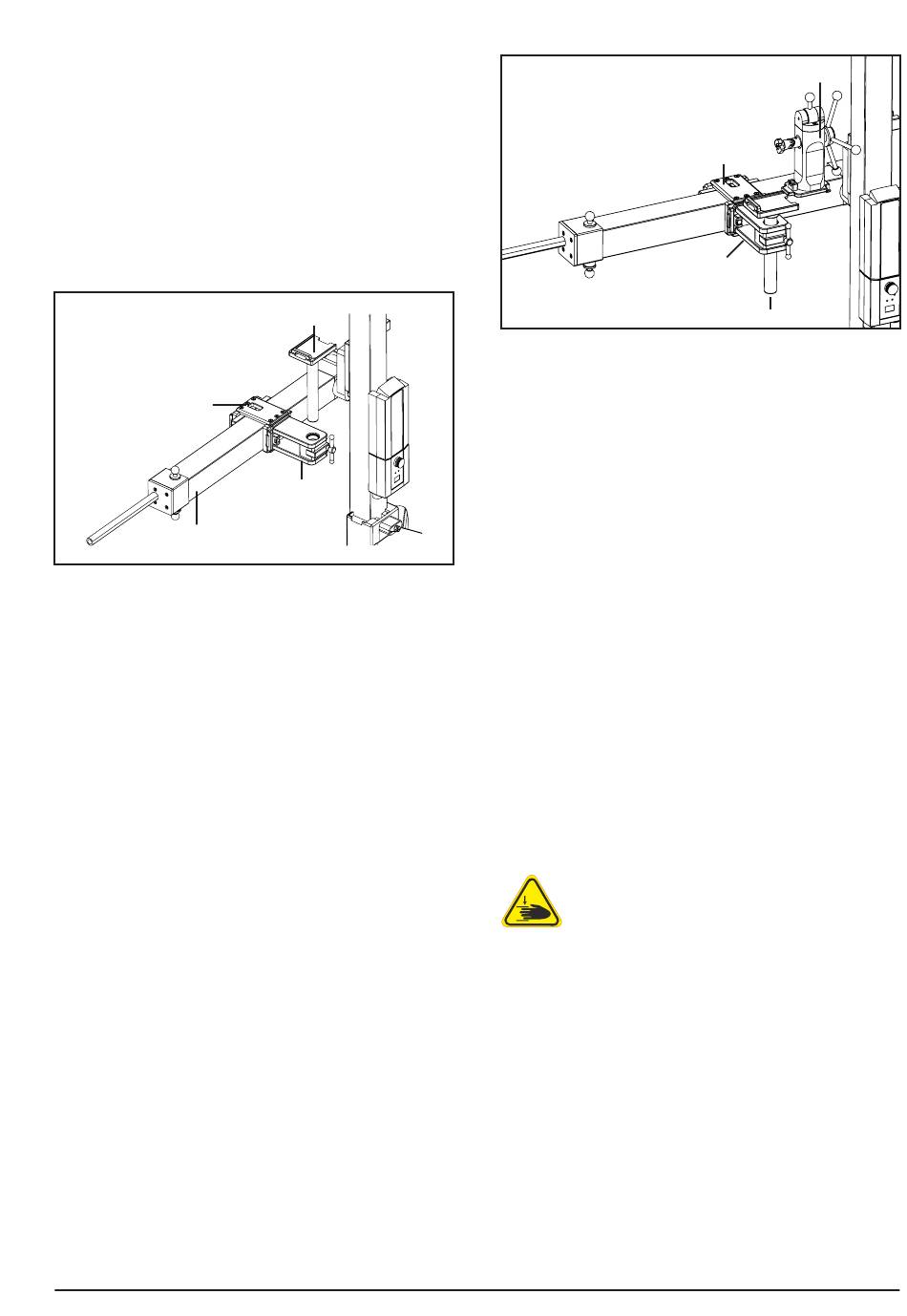

6.3 Umbau für Traumatologie
Für die traumatologische Versorgung wird die Rotation Einrich-
tung zur Rückseite, in Richtung Vertikaltraverse, montiert. Hierzu
wird die Wechselaufnahme mit Klemmvorrichtung auf dem
Wechselgleitschlitten befestigt. In der Wechselaufnahme wird
eine Vertikalaufnahme befestigt, die dann die Rotationseinrich-
tung trägt.
Mithilfe der Klemmvorrichtung sind auch horizontale Drehungen
und Höhenverstellungen an der Vertikalaufnahme möglich. Dies
erweitert die Einstellmöglichkeit der Rotationseinrichtung.
Wechselgleitschlitten
Horizontaltraverse
• Schieben Sie die Wechselaufnahme mit dem Auslöseknopf-
voran auf den Wechselgleitsschlitten, bis diese einrastet.
Überprüfen Sie den sicheren Sitz der Wechselaufnahme.
• Setzen Sie die Vertikalaufnahme von oben in die Öffnung.
Fixieren Sie die Vertikalaufnahme mit der Klemmvorrich-
tung. Überprüfen Sie den sicheren Sitz der Vertikalauf-
nahme.
Gebrauchs- und Aufbereitungsanweisung Condor RotexTable® – Ausgabe 2021-08-26
Vertikalaufnahme
Wechselaufnahme
mit Klemmvorrich-
tung
Wechselaufnahme
• Schieben Sie die Rotationseinrichtung mit dem Auslöse-
knopf voran auf die Vertikalaufnahme, bis diese einrastet.
Überprüfen Sie den sicheren Sitz der Rotationseinrichtung.
• Wenn Sie die Rotationseinrichtung von der Vertikalauf-
nahme lösen wollen, drücken Sie den Auslöseknopf ein und
schieben die Rotationseinrichtung in Richtung Handrad.
• Die Wechselaufnahme lösen Sie vom Wechselgleitschlitten,
indem Sie den Auslöseknopf eindrücken und die Wechsel-
aufnahme in Richtung Handrad schieben.
v
Vorsicht!
Wenn die Bauteile für die Traumatologie-Versor-
gung nicht abgebaut sind und die Horizontalt-
raverse nach dem Trennen des RotexTable® vom
Operationstisch nach unten schwenkt, können
diese Bauteile gegen das Profil der Vertikaltraverse
schlagen. Hier drohen Verletzungen oder Beschä-
digungen. Entfernen Sie immer die Wechselauf-
nahme für die Traumatologie, bevor Sie den Rotex-
Table® vom Operationstisch trennen!
Ein Aufkleber auf der Horizontaltraverse warnt vor der
Klemmstelle zwischen Rotationseinrichtung und Vertikaltraverse.
Klemmstelle
DE
Rotationseinrichtung
Wechselgleitschlitten
Vertikalaufnahme
23
