4. Bedienung

4.1 Laden der Akkumodule

Ein Akkumodul versorgt den RotexTable® mit Energie zum Heben
und Senken der Horizontaltraverse. Die Akkumodule werden mit
einem externen Ladegerät aufgeladen.

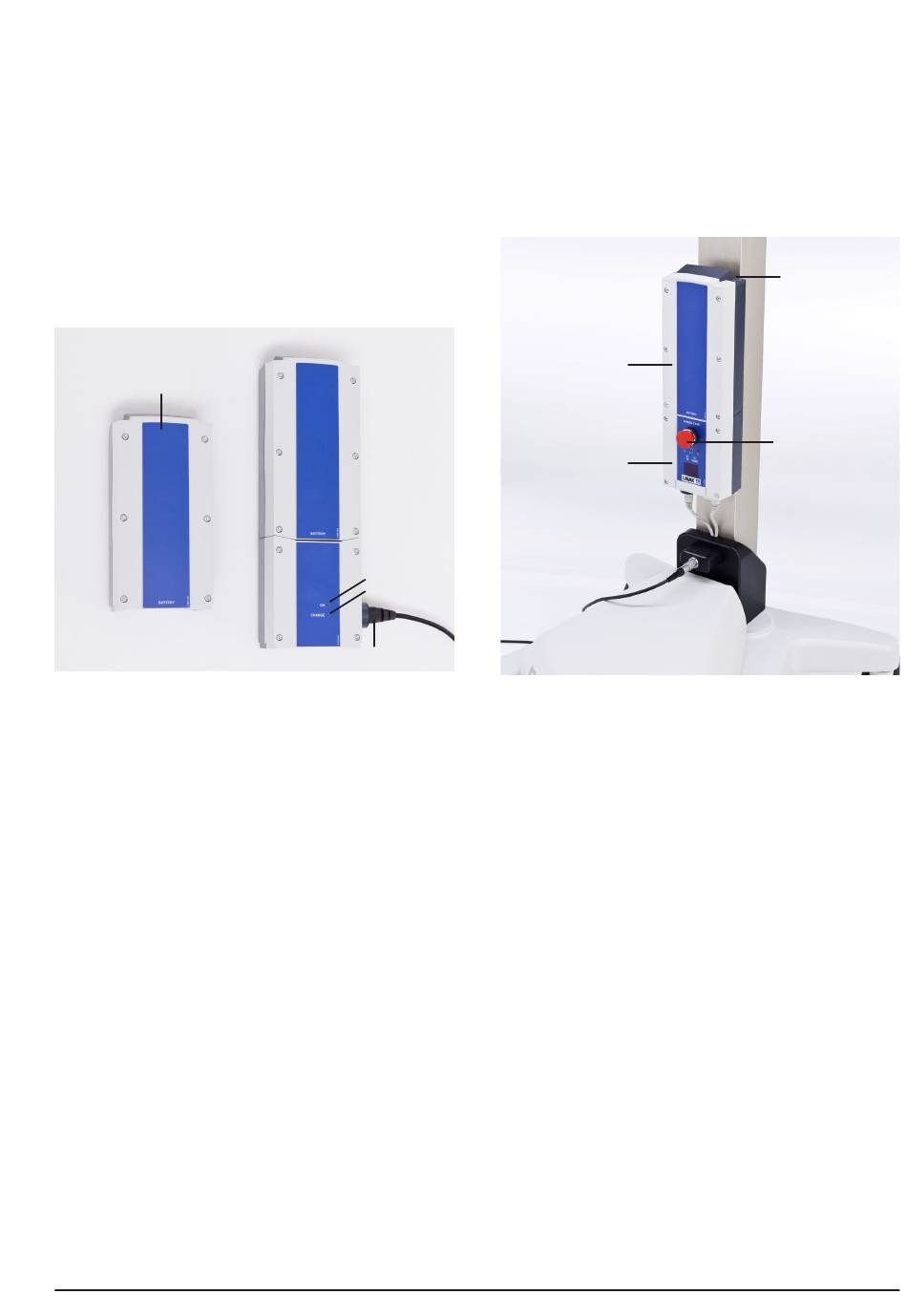

Das externe Ladegerät wird mit einer Montageschiene an der
Wand befestigt und mit dem Netz verbunden.
Das Akkumodul hat an der oberen Rückseite einen Schnappver-
schluss. So kann es auf das Ladegerät gesetzt und eingerastet
werden.
Akkumodul
(Wandbefestigung)
• Verbinden Sie das externe Ladegerät mit dem Versorgungs-
netz.
Die grüne LED im Ladegerät leuchtet jetzt. Es zeigt
damit, dass das Ladegerät mit Netzspannung versorgt
wird.
• Setzen Sie jetzt das Akkumodul mit der Unterseite auf
das externe Ladegerät und lassen Sie es in dieser Position
einrasten.
Die gelbe LED im Ladegerät leuchtet; es zeigt damit
den Ladevorgang an. Der Ladevorgang beginnt auto-
matisch und endet bei entladenem Akkumodul nach
etwa 4 Stunden.
Gebrauchs- und Aufbereitungsanweisung Condor RotexTable® – Ausgabe 2021-08-26
4.2 Akkumodul mit dem RotexTable®
Das Akkumodul hat an der oberen Rückseite einen Schnappver-
schluss. Der Schnappverschluss rastet auf den Montageschienen
der Wandbefestigung und auch an der Vertikaltraverse.
Externes Ladegerät
mit Akkumodul
(Wandbefestigung)
LED grün
LED gelb
Netzstecker
h
•
•
•
h
verbinden
Akkumodul
Steuerung
Im Display unter dem Hauptschalter wird nach jeder
Betätigung für etwa 10 Sekunden der Ladezustand
des Akkus angezeigt. Auch Fehlermeldungen, wie
z.B. nach einer Überlastung, werden hier angezeigt.
Zum Löschen von Fehlermeldungen schalten Sie das
Gerät durch Hereindrücken des Hauptschalters aus.
Schalten Sie das Gerät anschließend durch Heraus-
ziehen des Schalters wieder ein.
Um das Akkumodul zu lösen, greifen Sie an der oberen
Rückseite in die Griffmulde.
Ziehen Sie nach oben, um den Schnappverschluss zu entrie-
geln und das Akkumodul nach oben abzuheben.
Um das Akkumodul an der Vertikaltraverse des RotexTable®
zu befestigen, setzen Sie es unten auf das Steuergerät und
drücken an der oberen Seite nach hinten, bis der Schnapp-
verschluss einrastet.
In gleicher Weise kann das Akkumodul auf dem
externen Ladegerät oder Montageschiene der
Wandbefestigung befestigt oder gelöst werden.
DE
Schnappverschluss
Hauptschalter
