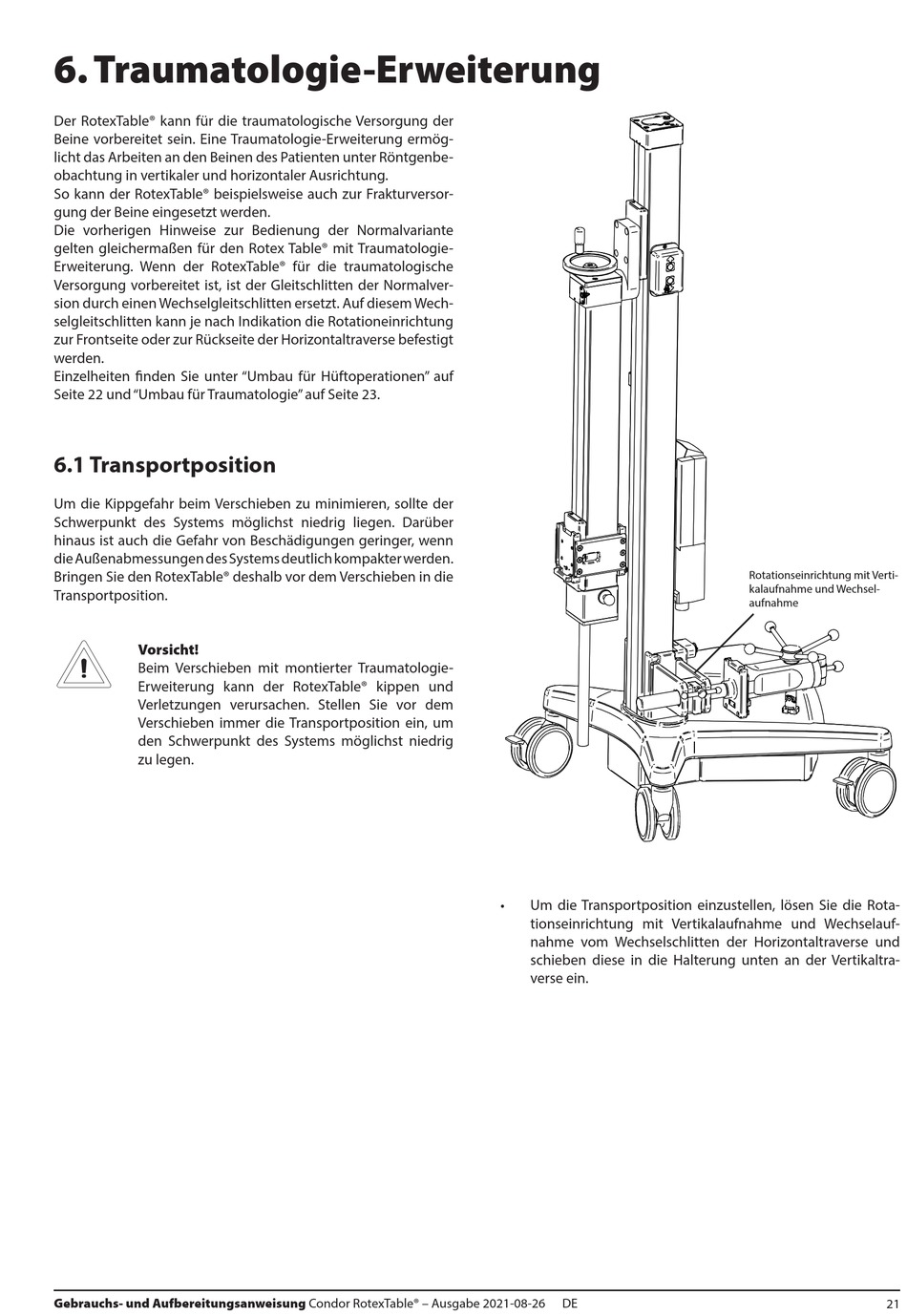

6. Traumatologie-Erweiterung

Der RotexTable® kann für die traumatologische Versorgung der
Beine vorbereitet sein. Eine Traumatologie-Erweiterung ermög-
licht das Arbeiten an den Beinen des Patienten unter Röntgenbe-
obachtung in vertikaler und horizontaler Ausrichtung.
So kann der RotexTable® beispielsweise auch zur Frakturversor-
gung der Beine eingesetzt werden.
Die vorherigen Hinweise zur Bedienung der Normalvariante
gelten gleichermaßen für den Rotex Table® mit Traumatologie-
Erweiterung. Wenn der RotexTable® für die traumatologische
Versorgung vorbereitet ist, ist der Gleitschlitten der Normalver-
sion durch einen Wechselgleitschlitten ersetzt. Auf diesem Wech-
selgleitschlitten kann je nach Indikation die Rotationeinrichtung
zur Frontseite oder zur Rückseite der Horizontaltraverse befestigt
werden.
Einzelheiten finden Sie unter "Umbau für Hüftoperationen" auf
Seite 22 und "Umbau für Traumatologie" auf Seite 23.

6.1 Transportposition

Um die Kippgefahr beim Verschieben zu minimieren, sollte der
Schwerpunkt des Systems möglichst niedrig liegen. Darüber
hinaus ist auch die Gefahr von Beschädigungen geringer, wenn
die Außenabmessungen des Systems deutlich kompakter werden.
Bringen Sie den RotexTable® deshalb vor dem Verschieben in die
Transportposition.
v
Vorsicht!
Beim Verschieben mit montierter Traumatologie-
Erweiterung kann der RotexTable® kippen und
Verletzungen verursachen. Stellen Sie vor dem
Verschieben immer die Transportposition ein, um
den Schwerpunkt des Systems möglichst niedrig
zu legen.
Gebrauchs- und Aufbereitungsanweisung Condor RotexTable® – Ausgabe 2021-08-26
• Um die Transportposition einzustellen, lösen Sie die Rota-
tionseinrichtung mit Vertikalaufnahme und Wechselauf-
nahme vom Wechselschlitten der Horizontaltraverse und
schieben diese in die Halterung unten an der Vertikaltra-
verse ein.
DE
Rotationseinrichtung mit Verti-
kalaufnahme und Wechsel-
aufnahme
