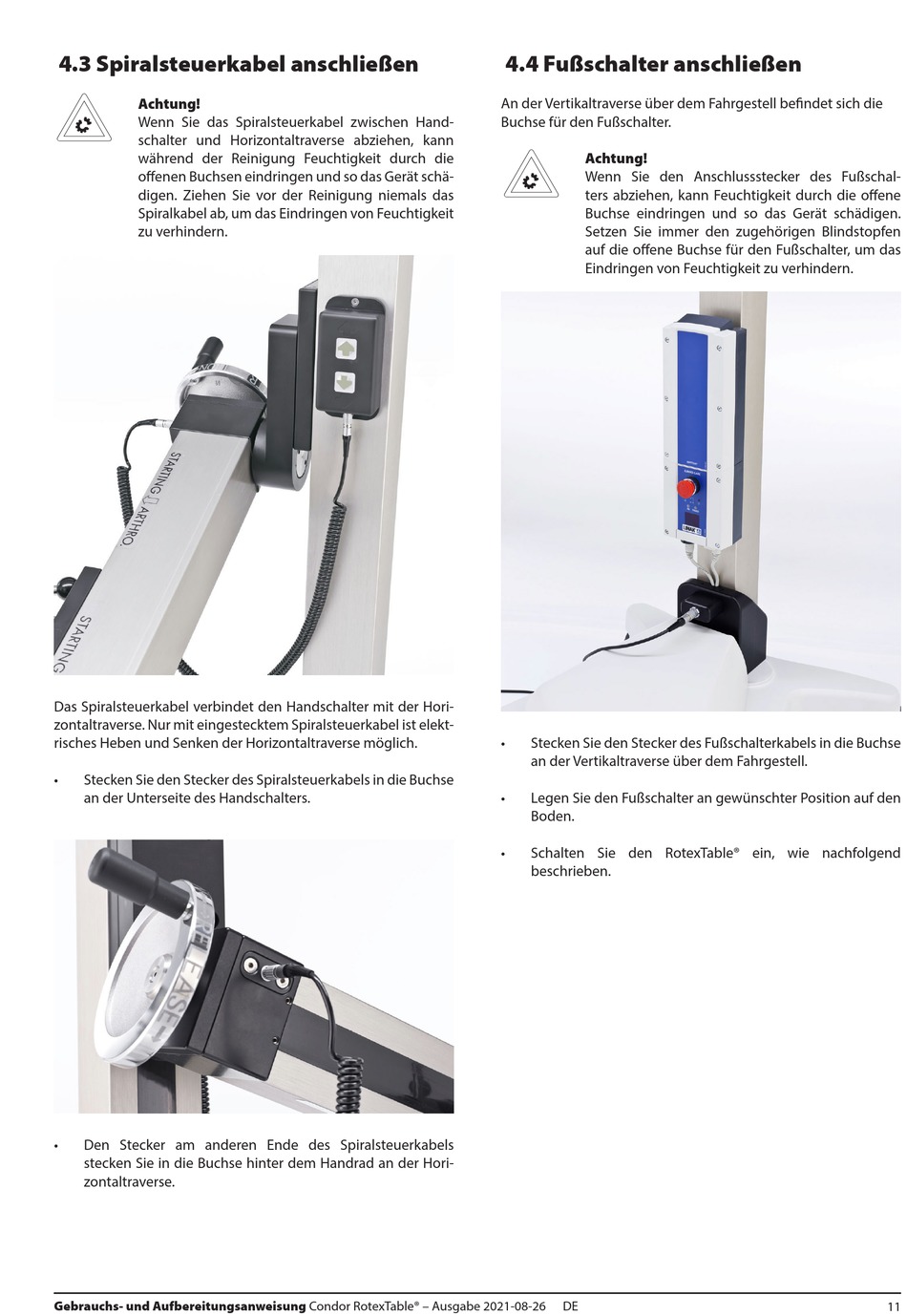

4.3 Spiralsteuerkabel anschließen
a
Achtung!
Wenn Sie das Spiralsteuerkabel zwischen Hand-
schalter und Horizontaltraverse abziehen, kann
während der Reinigung Feuchtigkeit durch die
offenen Buchsen eindringen und so das Gerät schä-
digen. Ziehen Sie vor der Reinigung niemals das
Spiralkabel ab, um das Eindringen von Feuchtigkeit
zu verhindern.
Das Spiralsteuerkabel verbindet den Handschalter mit der Hori-
zontaltraverse. Nur mit eingestecktem Spiralsteuerkabel ist elekt-
risches Heben und Senken der Horizontaltraverse möglich.
• Stecken Sie den Stecker des Spiralsteuerkabels in die Buchse
an der Unterseite des Handschalters.
• Den Stecker am anderen Ende des Spiralsteuerkabels
stecken Sie in die Buchse hinter dem Handrad an der Hori-
zontaltraverse.
Gebrauchs- und Aufbereitungsanweisung Condor RotexTable® – Ausgabe 2021-08-26
Handschalter
Buchse für das
Spiralsteuerkabel
Buchse für das
Spiralsteuerkabel
4.4 Fußschalter anschließen
An der Vertikaltraverse über dem Fahrgestell befindet sich die
a
Buchse für den Fußschalter.
Achtung!
Wenn Sie den Anschlussstecker des Fußschal-
ters abziehen, kann Feuchtigkeit durch die offene
Buchse eindringen und so das Gerät schädigen.
Setzen Sie immer den zugehörigen Blindstopfen
auf die offene Buchse für den Fußschalter, um das
Eindringen von Feuchtigkeit zu verhindern.
Buchse für das
Spiralsteuerkabel
• Stecken Sie den Stecker des Fußschalterkabels in die Buchse
an der Vertikaltraverse über dem Fahrgestell.
• Legen Sie den Fußschalter an gewünschter Position auf den
Boden.
• Schalten Sie den RotexTable® ein, wie nachfolgend
beschrieben.
