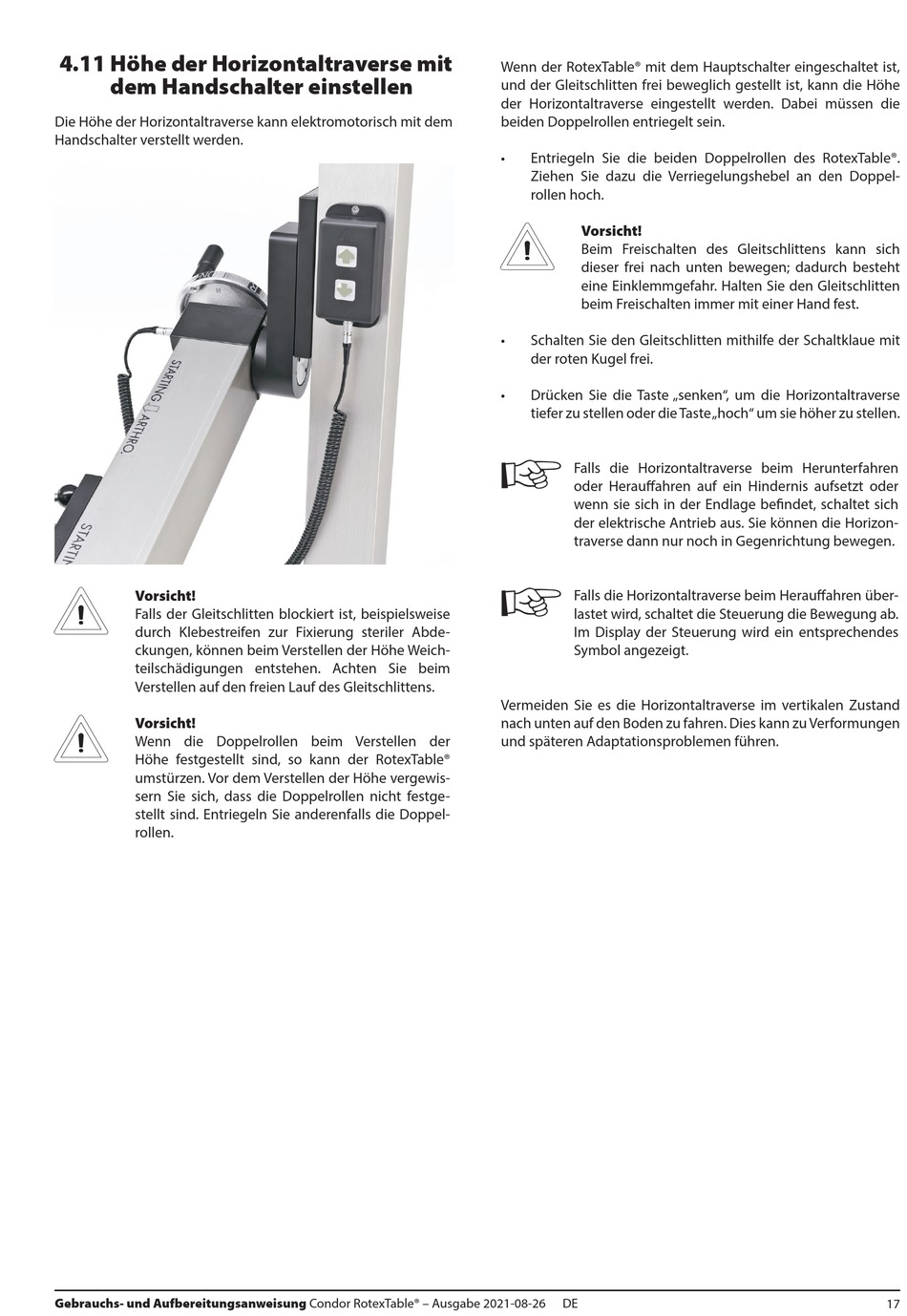

4.11 Höhe der Horizontaltraverse mit
dem Handschalter einstellen
Die Höhe der Horizontaltraverse kann elektromotorisch mit dem
Handschalter verstellt werden.
v
Vorsicht!
Falls der Gleitschlitten blockiert ist, beispielsweise
durch Klebestreifen zur Fixierung steriler Abde-
ckungen, können beim Verstellen der Höhe Weich-
teilschädigungen entstehen. Achten Sie beim
v
Verstellen auf den freien Lauf des Gleitschlittens.
Vorsicht!
Wenn die Doppelrollen beim Verstellen der
Höhe festgestellt sind, so kann der RotexTable®
umstürzen. Vor dem Verstellen der Höhe vergewis-
sern Sie sich, dass die Doppelrollen nicht festge-
stellt sind. Entriegeln Sie anderenfalls die Doppel-
rollen.
Gebrauchs- und Aufbereitungsanweisung Condor RotexTable® – Ausgabe 2021-08-26
Handschalter
Taste „hoch"
Taste „runter"
Wenn der RotexTable® mit dem Hauptschalter eingeschaltet ist,
und der Gleitschlitten frei beweglich gestellt ist, kann die Höhe
der Horizontaltraverse eingestellt werden. Dabei müssen die
beiden Doppelrollen entriegelt sein.
• Entriegeln Sie die beiden Doppelrollen des RotexTable®.
Ziehen Sie dazu die Verriegelungshebel an den Doppel-
v
rollen hoch.
Vorsicht!
Beim Freischalten des Gleitschlittens kann sich
dieser frei nach unten bewegen; dadurch besteht
eine Einklemmgefahr. Halten Sie den Gleitschlitten
beim Freischalten immer mit einer Hand fest.
• Schalten Sie den Gleitschlitten mithilfe der Schaltklaue mit
der roten Kugel frei.
• Drücken Sie die Taste „senken", um die Horizontaltraverse
tiefer zu stellen oder die Taste „hoch" um sie höher zu stellen.
h
Falls die Horizontaltraverse beim Herunterfahren
oder Herauffahren auf ein Hindernis aufsetzt oder
wenn sie sich in der Endlage befindet, schaltet sich
der elektrische Antrieb aus. Sie können die Horizon-
traverse dann nur noch in Gegenrichtung bewegen.
h
Falls die Horizontaltraverse beim Herauffahren über-
lastet wird, schaltet die Steuerung die Bewegung ab.
Im Display der Steuerung wird ein entsprechendes
Symbol angezeigt.
Vermeiden Sie es die Horizontaltraverse im vertikalen Zustand
nach unten auf den Boden zu fahren. Dies kann zu Verformungen
und späteren Adaptationsproblemen führen.
