Rennsteig PEW 12 Bedienungsanleitung

Crimp-systemzange
Vorschau ausblenden Andere Handbücher für PEW 12:
Diese Anleitung herunterladen
Verfügbare Sprachen

Verfügbare Sprachen

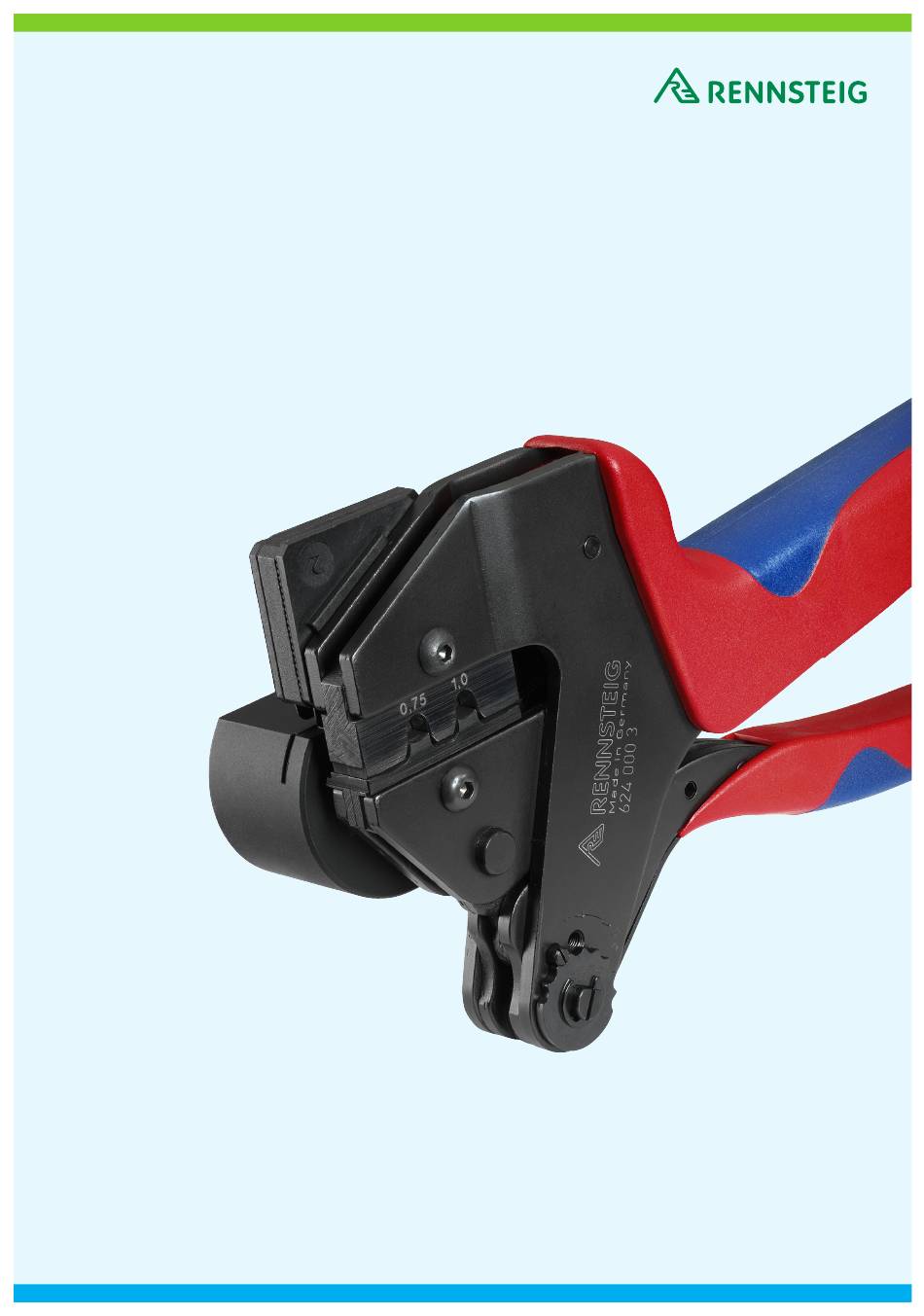

Bedienungsanleitung Crimp-Systemzange PEW 12
Bedienungsanleitung
Crimp-Systemzange PEW 12
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Rev.: 2011-07-22
1 / 6
loading

Verwandte Anleitungen für Rennsteig PEW 12

Inhaltszusammenfassung für Rennsteig PEW 12

  • Seite 1 Bedienungsanleitung Crimp-Systemzange PEW 12 Bedienungsanleitung Crimp-Systemzange PEW 12 Vor Beginn aller Arbeiten Betriebsanleitung lesen! Rev.: 2011-07-22 1 / 6...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung Crimp-Systemzange PEW 12 Inhaltsverzeichnis Allgemeines Verwendungszweck Beschreibung Wechsel Crimpeinsatz und Crimpvorgang 4.1. Wechsel Crimpeinsatz und Montage von Kontaktaufnahme und Drahtanschlag 4.2. Crimpvorgang Notentriegelung der Zwangssperre Einstellung der Crimphöhe Garantie Wartung und Instandhaltung Rennsteig Werkzeuge An der Koppel 1 98547 Viernau/Thüringen, Germany...

  • Seite 3: Allgemeines

    Bedienungsanleitung Crimp-Systemzange PEW 12 1. Allgemeines Die Bedienungsanleitung sollte ständig bei der Crimp-Systemzange verfügbar sein. Die Crimp-Systemzange ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Die Zange darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst benutzt werden und ist nur für den in der Bedienungsanleitung beschriebenen Zweck zu verwenden.

  • Seite 4: Wechsel Crimpeinsatz Und Crimpvorgang

    Bedienungsanleitung Crimp-Systemzange PEW 12 4. Wechsel Crimpeinsatz und Crimpvorgang 4.1. Wechsel Crimpeinsatz und Montage von Kontaktaufnahme und Drahtanschlag • Crimpeinsatz besteht aus Ober- und Untermatrize • Schrauben entfernen • Ober- und Untermatrize entnehmen M 4x11 • Einsetzen von neuer Ober- und Untermatrize • Zange soweit schließen, dass sich Ober-...

  • Seite 5: Notentriegelung Der Zwangssperre

    Bedienungsanleitung Crimp-Systemzange PEW 12 5. Notentriegelung der Zwangssperre Die Zwangssperre öffnet sich nach Vollendung des Crimpvorganges automatisch. Bei einer Unterbrechung des Crimpvorganges müssen zum Öffnen der Zwangssperre die Zangenschenkel etwas zusammengedrückt und die Notentriegelung mit dem beiliegendem Innensechskantschlüssel mit Fähnchengriff betätigt werden.

  • Seite 6: Garantie

    Bedienungsanleitung Crimp-Systemzange PEW 12 Crimphöhe sollte regelmäßig durch Fachpersonal Qualitätskontrolle überprüft und gegebenenfalls wie nachfolgend beschrieben eingestellt werden. 1. Entfernen Sie die Schaftschraube mit einem Schraubendreher. 2. Wenn die Stellscheibe gegen den Uhrzeigersinn (+) gedreht wird, wird eine höhere Crimpkraft und eine kleinere Crimphöhe erreicht.
  • Seite 7 Operating Manual Crimp system tool PEW 12 Operating Manual Crimp system tool PEW 12 Read this Operating Manual prior to beginning any work! Rev.: 2011-07-22 1 / 6...
  • Seite 8 Operating Manual Crimp system tool PEW 12 Table of contents General Intended use Description Changing die sets/crimping procedure 4.1. Changing the die set/installing the locator and wire stop 4.2. Crimping procedure Emergency release of force lock Setting the crimp height...

  • Seite 9: General

    Operating Manual Crimp system tool PEW 12 1. General Keep the Operating Instructions with the crimp system tool at all times. This crimp system tool features state-of-the-art technology and complies with recognised safety regulations. The Crimping tool may be used only in a technally fault-free condition, in a safety-conscious manner with consideration given to potential hazards, and may be used only for the purpose described in the Operating Instructions.

  • Seite 10: Changing Die Sets/Crimping Procedure

    Operating Manual Crimp system tool PEW 12 4. Changing die sets/crimping procedure 4.1. Changing the die set/installing the locator and wire stop • A die set consists of an upper (3) and lower (4) die • Remove bolts • Remove the upper (3) and lower (4) die M 4x11 • Insert new upper (3) and lower (4) die...

  • Seite 11: Emergency Release Of Force Lock

    Operating Manual Crimp system tool PEW 12 5. Emergency release of force lock The force lock opens automatically if the crimp procedure completes in full. In case the crimp procedure needs to be interrupted, the force lock can be released by pressing the shanks together slightly, then unlocking the emergency release by using the included allen key with handle.

  • Seite 12: Guarantee

    Operating Manual Crimp system tool PEW 12 The crimp height should be checked regularly by qualified personnel from quality control and recalibrated as required using the method described below. 1. Using a screwdriver, remove the slotted headless screw. 2. If the setting dial (2) is rotated counter-clockwise (+), this configures a stronger crimp force and a smaller crimp height.
